Изменение спроса на цифровые осциллографы высокого разрешения при тестировании систем устранения пробелов в морском сигнальном покрытии

Системы связи для устранения «слепых зон» в морских водах в основном используют плавучие платформы, морские ретрансляционные станции, судовое портативное оборудование и оборудование, установленное на возвышенностях островных территорий, для обеспечения покрытия сигнала в «слепых зонах» морских акваторий, решая проблемы отсутствия связи и слабого сигнала в открытом море, в зонах с препятствиями и в прибрежных «теневых» зонах. Условия работы в морской среде характеризуются такими экстремальными факторами, как передача на сверхдальные расстояния, многолучевое отражение от поверхности моря, сильные помехи от морского шума, высокая коррозия от солевого тумана, резкие перепады температуры и влажности, а также отсутствие стационарного электроснабжения. Оборудование для устранения «слепых зон» в течение длительного времени находится в динамических условиях эксплуатации, характеризующихся большими потерями, сильными помехами и дрейфом параметров, что приводит к появлению скрытых неисправностей, таких как искажение модуляции сигнала, колебания канала связи, периодические обрывы связи и ухудшение чувствительности приема.

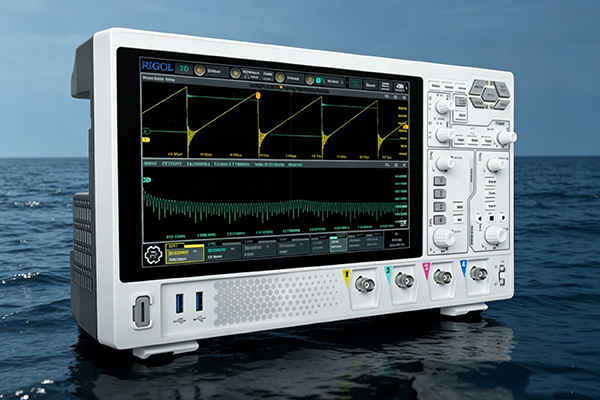

12-разрядные/16-разрядные цифровые осциллографы с высоким разрешением, благодаря сверхвысокой точности квантования, сверхнизкому уровню шума, высокой устойчивости к помехам, длительной фиксации переходных процессов и адаптации к морской среде, стали основным испытательным оборудованием для разработки и доработки морского оборудования для устранения «слепых зон», калибровки в морских условиях, наладки в полевых условиях на море и анализа оптимизации каналов связи.

Основные проблемы, возникающие при тестировании систем морской связи с заполнением пробелов

Морская связь с заполнением пробелов отличается от обычной связи на суше, в горных районах и в воздухе: на линию передачи оказывают многочисленные влияния такие факторы, как морская среда, погодные условия и состояние моря, а также потери на больших расстояниях. Стабильность сигнала крайне низкая, а электрические характеристики оборудования постоянно ухудшаются под воздействием солевого тумана, температуры, влажности и вибрации. Множество скрытых проблем невозможно выявить с помощью обычных методов тестирования, что напрямую ограничивает качество обеспечения связи с полным покрытием морских районов.

Особенности работы в сфере морской связи с устранением «слепых зон»
Во-первых, огромные потери при передаче и крайне низкий запас по сигналу: дальность передачи в системе связи с устранением «слепых зон» в открытом море может достигать от десятков до сотен километров, потери в свободном пространстве чрезвычайно высоки, амплитуда полезного сигнала слабая, а отношение сигнал/шум находится на критическом уровне, поэтому даже незначительные искажения в оборудовании могут привести к сбою канала связи; Во-вторых, серьезные помехи от многолучевости и морского шума: электромагнитные волны, проходя через поверхность моря, подвергаются прямой передаче, отражению и рассеиванию, образуя эффект многолучевой суперпозиции, который в сочетании с динамическими помехами от морских волн приводит к колебаниям задержки сигнала, изменениям амплитуды и скачкам фазы, что является основной причиной ошибок передачи данных и колебаний пропускной способности в морской связи; В-третьих, сильная коррозия и температурные дрейфы в морской среде: высокая солевая туманность, высокая влажность и перепады дневных и ночных температур приводят к смещению коэффициента усиления радиочастотных устройств, температурному дрейфу параметров цепей и незначительным изменениям импеданса соединителей, что приводит к постоянному медленному ухудшению характеристик оборудования; В-четвертых, заметные динамические возмущения носителя: суда, плавучие платформы и воздушные платформы для устранения «слепых зон» подвержены постоянным колебаниям и вибрациям под воздействием морских волн и ветра, что приводит к динамическому смещению положения антенны и вызывает колебания коэффициента усиления связи и скачки коэффициента стоячей волны; в-пятых, недостаточные условия обеспечения на море: в открытом море и на необитаемых островах отсутствует сетевое электропитание, экранированные серверные помещения и инфраструктура для эксплуатации и технического обслуживания, поэтому оборудование полностью зависит от автономного аккумуляторного питания, что значительно затрудняет тестирование и техническое обслуживание.

Проблемы, возникающие при использовании цифровых осциллографов с традиционным разрешением 8 бит:
Невозможность количественной оценки морских помех и слабых искажений, вызванных многолучевостью: морские помехи, вызванные многолучевостью, небольшие колебания сигнала, микроскачки фазы и джиттер во временной области — все это слабые изменения порядка микровольт. Традиционный 8-разрядный осциллограф имеет только 256 уровней квантования, а квантовый шум заглушает детали эффективных искажений, что не позволяет отличить искажения, вызванные помехами окружающей среды, от ухудшения характеристик самого оборудования.

Невозможность распознавания сигналов с низким соотношением сигнал/шум: сигналы для устранения слепых зон в открытом море находятся в состоянии критического соотношения сигнал/шум; повышение фонового шума приемного оборудования и незначительные отклонения в модуляции могут привести к обрыву канала связи. У обычных осциллографов слишком высокий фоновый шум, что не позволяет точно измерить критическое рабочее состояние слабых сигналов, в результате чего оборудование проходит испытания в прибрежной зоне, но не справляется с устранением слепых зон в открытом море.

Сложность обнаружения неисправностей, вызванных медленным дрейфом под воздействием морской температуры и солевого тумана: температурный дрейф цепей, старение компонентов и незначительные изменения импеданса, вызванные морской средой, относятся к категории медленного ухудшения характеристик, происходящего в масштабе часов и дней. Обычные осциллографы имеют ограниченную глубину памяти и не способны осуществлять длительную запись в стационарном режиме, в результате чего невозможно отследить накопление ухудшения характеристик.

Сложность выявления колебаний динамического питания в море: длительное воздействие высоких температур и влажности приводит к износу аккумуляторов судового и островного оборудования для устранения «слепых зон», а динамическое переключение нагрузки, пульсации питания на уровне микровольт и кратковременные падения напряжения представляют собой скрытые угрозы, которые обычное оборудование не может распознать, что легко приводит к периодической перезагрузке оборудования и мгновенным обрывам связи.

Несоответствие лабораторных статических испытаний реальным морским условиям: статические испытания на суше при нормальной температуре не могут имитировать сложные условия на морской поверхности, включающие многолучевость, морские помехи, коррозию от солевого тумана и динамические вибрации; оборудование может соответствовать требованиям на суше, но не обладать достаточной стабильностью в реальных морских условиях.

Основные испытания систем дополнения сигнала в морских условиях

Тестирование точности модуляции при восполнении слабых сигналов в открытом море
Морская связь с восполнением сигналов на большие расстояния опирается на системы УКВ, микроволн, VDES, AIS и т. д. для обеспечения покрытия морских акваторий. Потери в тракте передачи чрезвычайно велики, амплитуда принимаемого сигнала крайне низка, а отношение сигнал/шум находится на критическом уровне. Даже незначительное ухудшение точности модуляции, фазовые колебания или дрейф частотного смещения могут непосредственно привести к увеличению количества ошибок в канале связи на больших расстояниях, снижению пропускной способности и провалу покрытия. Одновременно динамический эффект многолучевости на морской поверхности приводит к искажению наложения сигналов, что еще больше снижает запас прочности связи.

Осциллограф высокого разрешения посредством высокоточной регистрации слабых сигналов точно воспроизводит форму модулированной волны в условиях компенсации пропусков в открытом море, количественно оценивая погрешность амплитуды, фазовые колебания, смещение EVM и стабильность частоты в условиях низкого отношения сигнал/шум; в сочетании с частотным спектральным анализом FFT они позволяют точно обнаруживать спектральные помехи, вызванные морским шумом, повышение фонового шума и утечку в соседние каналы, а также различать собственные отклонения модуляции оборудования и искажения, вызванные многолучевыми помехами на морской поверхности. Это обеспечивает точные данные для оптимизации алгоритмов демодуляции оборудования для устранения слепых зон в открытом море, калибровки коэффициента усиления мощности передачи и настройки порогового значения чувствительности приемника, что эффективно повышает стабильность покрытия в условиях слабого сигнала в открытом море и запас прочности связи.

Тестирование характеристик подавления многолучевости и морских помех
Эффекты многолучевой передачи, образующиеся в результате прямого излучения с поверхности моря, отражения от поверхности моря и отражения от дна, в сочетании со случайными помехами от морских волн и шумов, являются основными причинами нестабильности морских каналов связи, скачков данных и кратковременных обрывов связи. Различия в задержках многолучевой передачи незначительны, а амплитуда помех случайная, поэтому обычное тестовое оборудование не может различить реальный сигнал и помехи, что приводит к отсутствию точных данных для оптимизации алгоритмов подавления помех.

Осциллографы высокого разрешения способны в течение длительного времени непрерывно регистрировать динамические сигналы на море, точно фиксируя динамические колебания сигнала и смещения задержки многолучевого распространения, вызванные волнением и колебаниями морской поверхности, а также количественно оценивать степень искажения сигнала при различных условиях на море; посредством совместного анализа сигналов во временной и частотной областях отделяют полезный сигнал, многолучевые эхо-сигналы и морской шум, точно оценивают способность оборудования противостоять многолучевым эффектам и морскому шуму, оптимизируют параметры выравнивающего фильтра, синхронизации и компенсации многолучевых эффектов, что значительно повышает непрерывность связи в условиях сложных морских условий.

Тестирование стабильности систем электропитания островного и судового оборудования
Островные базовые станции с функцией заполнения «слепых зон» и судовые ретрансляторы в течение длительного времени работают от литиевых батарей и фотоэлектрических накопителей энергии, высокая температура и влажность в морской среде, а также коррозия от солевого тумана ускоряют старение модулей питания и повышают внутреннее сопротивление батарей; прерывистая передача сигнала и переключение на высокую мощность приводят к колебаниям динамической нагрузки, что очень легко вызывает повышение пульсаций на уровне микровольт и мгновенные падения напряжения на уровне миллисекунд, приводящие к смещению рабочей точки РЧ, мгновенному сбросу базовой полосы и прерыванию связи с заполнением слепых зон, что относится к типичным скрытым критическим неисправностям в морских условиях.

Благодаря сверхвысокой способности осциллографа с высоким разрешением различать слабые сигналы можно точно фиксировать стационарные пульсации питания, динамические дрейфы напряжения и мгновенные ударные колебания в условиях полного диапазона температур и влажности, а также при полной нагрузке в морских условиях; количественно оценить влияние солевого тумана и циклов температурных изменений на систему электроснабжения, выявить скрытые риски, такие как температурный дрейф стабилизаторов напряжения, затухание фильтров и недостаточная нагрузочная способность аккумуляторов, оптимизировать стратегию энергопотребления морского оборудования, логику переключения мощности и резервирование систем накопления энергии, чтобы обеспечить стабильную работу систем заполнения пробелов на островах и судах в режиме 24/7.

Тестирование морских воздушных и высотных ретрансляционных каналов заполнения пробелов
В настоящее время для широкомасштабного устранения «слепых зон» в морской среде широко используются решения ретрансляции на высоте с помощью тепловых воздушных шаров, дронов и дирижаблей, что позволяет преодолеть ограничения, связанные с затенением морской поверхностью и потерями на ближнем расстоянии. Плавающие платформы подвержены постоянным вибрациям и смещениям положения под воздействием турбулентности морского ветра, что может привести к отклонению направления антенны, дрожям радиочастотного канала и скачкам модулированного сигнала, вызывая колебания пропускной способности каналов устранения «слепых зон» на высоте, кратковременную потерю пакетов и появление «дырок» в покрытии.
Осциллограф высокого разрешения позволяет синхронно собирать сигналы РЧ-модуляции и сигналы синхронизации передачи данных с воздушных ретрансляторов, точно фиксируя искажения сигнала и колебания фазы при воздействии ветровых помех на высоте и динамических изменениях положения; сравнивать различия в показателях в различных сценариях: на суше в статическом состоянии, над морской гладью на низкой высоте и в воздухе на большой высоте; количественно оценивать влияние высоты, ориентации и состояния моря на канал заполнения «слепых зон»; оптимизировать параметры динамической регулировки усиления, автоматического слежения за частотой и компенсации дрожания для воздушного оборудования, чтобы обеспечить стабильное покрытие «слепых зон» на больших расстояниях в открытом море.

Анализ старения и ухудшения характеристик в морской среде и отслеживание причин неисправностей
Ухудшение характеристик оборудования, вызванное морской солевой коррозией и длительными циклическими перепадами температур, имеет кумулятивный, медленно прогрессирующий и необратимый характер. Воспроизвести случайные ошибки, задержки и затухание сигнала в морских условиях сложно, а традиционные методы тестирования не позволяют отслеживать данные за длительный период времени, что затрудняет выявление конкретных причин, таких как старение в условиях окружающей среды, дрейф схем, помехи от состояния моря и неисправности оборудования.

Осциллографы высокого разрешения, благодаря огромному объему памяти для длительной записи и точным возможностям запуска, могут полностью сохранять данные о сигналах за весь цикл морских испытаний. С помощью многомерного анализа временных корреляций они точно определяют причины различных аномалий, количественно оценивают ухудшающее влияние морской среды на радиочастотные, силовые и синхронизационные системы, предоставляют фактические данные для коррозионной защиты и укрепления оборудования, оптимизации температурной компенсации схем, исправления партий продукции и обновления стратегий эксплуатации и технического обслуживания в море, что позволяет постоянно повышать адаптивность к окружающей среде и долгосрочную надежность оборудования для устранения «слепых зон» в море.

Основные аспекты специальных испытаний по устранению пробелов в морском сигнале:

Настройка сбора слабых сигналов с низким уровнем шума: включение режима высокого разрешения 12 бит/16 бит и функции подавления шума с низким уровнем шума, уменьшение вертикального диапазона для усиления деталей слабых сигналов, использование экранированного РЧ-зондового датчика и надежного заземления для подавления морских помех и электромагнитных рассеянных помех, сохранение характеристик незначительных искажений и дрейфа.

Тестирование в условиях моделирования сложной морской среды: с помощью испытаний в солевом тумане и циклических испытаний на температуру и влажность моделируются условия морской коррозии и температурных перепадов; ведется непрерывная длительная запись сигналов на протяжении всего процесса, что позволяет количественно оценить влияние долгосрочного старения на характеристики связи и воспроизвести реальные законы ухудшения характеристик в морских условиях.

Захват динамических помех многолучевого распространения: моделирование сценариев наложения многолучевого распространения при различных морских условиях и различных расстояниях передачи; включение функций запуска по окну и по резкому изменению амплитуды; точное фиксирование многолучевых искажений и аномалий колебаний сигнала; количественная оценка характеристик помех.

Нормативное выполнение антикоррозионных работ в морских полевых условиях: при полевых испытаниях используется герметичная защита и автономное питание от батарей; оборудование надежно закреплено для защиты от вибрации под воздействием морского ветра; исключаются влияния внешних помех и солевого тумана на точность испытаний, что обеспечивает достоверность морских данных.

Сравнительные испытания в различных условиях: проведение сравнительных испытаний в различных сценариях, включая прибрежные, средне- и дальние морские зоны, высотные воздушные и судовые мобильные условия, создание базы данных эталонных сигналов для различных морских условий, поддержка итеративной оптимизации адаптивных параметров оборудования.

Например:

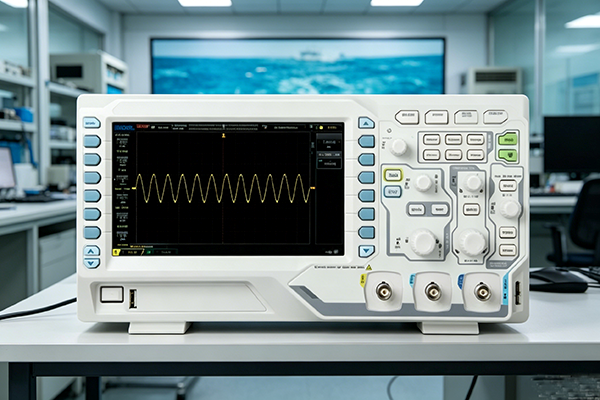

Серия DS1000Z-E
Цифровые осциллографы серии DS1000Z-E — это высокопроизводительные и экономичные цифровые осциллографы, разработанные компанией RIGOL специально для удовлетворения основных потребностей пользователей. Полоса пропускания аналоговых каналов: 200 МГц (DS1202Z-E); 100 МГц (DS1102Z-E). 2 аналоговых канала, частота дискретизации в реальном времени 1 ГГц, глубина памяти до 24 Мточек, скорость захвата сигналов до 30 000 wfms/s, до 60 000 кадров аппаратной непрерывной записи сигналов в реальном времени. Низкий уровень шума, диапазон вертикальной шкалы: от 500 мкВ/дел до 10 В/дел
