Изменение спроса на цифровые осциллографы с высоким разрешением для обеспечения связи в чрезвычайных ситуациях в горных районах

Система связи для чрезвычайных ситуаций в горных районах является «линией жизни» при ликвидации геологических бедствий, тушении лесных пожаров, поисково-спасательных операциях в горных районах и обеспечении патрулирования границ. Она в основном опирается на мобильное оборудование, такое как портативные устройства для самоорганизующихся сетей, переносные базовые станции, индивидуальные радиостанции, ретрансляторы на беспилотных летательных аппаратах и временные воздушные узлы, и обеспечивает автономную связь в высокогорных ущельях, густых лесах, на крутых склонах и в безлюдных горных районах. В горных районах обычно отсутствуют общедоступные сети, городское электроснабжение и инфраструктура, к чему добавляются сложные условия, такие как препятствия рельефа, многолучевое отражение, резкие изменения погоды и электромагнитные помехи. В результате в оборудовании аварийной связи очень часто возникают скрытые неисправности, такие как затухание сигнала, искажение модуляции, колебания канала связи и периодические обрывы связи.

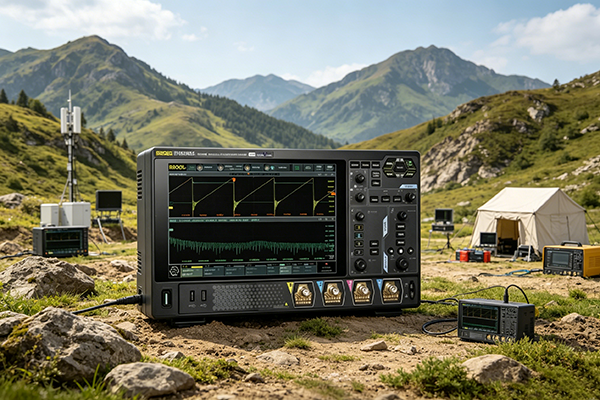

Цифровой осциллограф высокого разрешения (12-битная/16-битная аппаратная разрешающая способность) благодаря сверхвысокой точности квантования, сверхнизкому уровню шума, высокой помехоустойчивости, портативности и возможности длительной записи стал основным испытательным оборудованием для разработки и типового утверждения оборудования экстренной связи в горных условиях, адаптации и калибровки в полевых условиях, наладки на месте ликвидации последствий чрезвычайных ситуаций, а также анализа и оптимизации неисправностей.

Основные проблемы, возникающие при проведении аварийной связи в горных условиях

Аварийная связь в горных условиях отличается от обычной связи через стационарные базовые станции и обычной полевой связи своей крайней внезапностью, мобильностью, сложностью окружающей среды и непредсказуемостью. Рабочее состояние оборудования динамически меняется в зависимости от рельефа, климата и способа развертывания, а множество скрытых электрических и сигнальных проблем невозможно выявить с помощью обычных средств тестирования, что напрямую влияет на надежность связи при ликвидации аварий.

Основные особенности работы в горных условиях
Во-первых, сильное затенение рельефом и выраженные искажения при распространении сигнала: высокогорные ущелья и густые леса образуют естественные барьеры для сигнала; в УКВ- и СВЧ-диапазонах наблюдаются серьезные затенения, многолучевые отражения и дифракционные потери; колебания амплитуды сигнала, фазовые искажения и колебания задержки являются нормой, что очень легко приводит к нестабильности связи; во-вторых, чрезвычайно сложные условия работы: в горных районах наблюдается большой перепад температур между днем и ночью, высокая влажность в лесах, сильные ветры и песчаные бури, а на местах бедствий — высокая температура, густой дым, дожди и влажность, а также геологические колебания; оборудование длительное время находится в условиях переменной температуры, влажности, вибрации и наложения паразитных помех; в-третьих, недостаточные условия обеспечения: на местах чрезвычайных ситуаций, как правило, отсутствует городская электросеть, стационарные базовые станции и экранированные аппаратные помещения; оборудование полностью зависит от автономного питания от аккумуляторов, запас мощности низкий, а динамические колебания нагрузки значительны; в-четвертых, способы развертывания разнообразны и изменчивы: чередуются различные формы развертывания, такие как переносное, автомобильное, ретрансляция с помощью дронов и установка на временных возвышенностях; положение оборудования, высота антенны и дальность передачи меняются в режиме реального времени, условия работы сигнала являются крайне динамичными; Пятое — хаотичная и беспорядочная среда помех: в горной местности присутствуют статическое электричество горных пород, электромагнитное отражение от леса, разрозненные гражданские радиопомехи, импульсные помехи от аварийно-спасательного оборудования; фоновый шум сложен и не имеет фиксированных закономерностей.

Проблемы, возникающие при использовании традиционных 8-разрядных цифровых осциллографов:
Невозможность количественной оценки слабых многолучевых искажений: небольшое затухание сигнала, вызванное многолучевыми помехами в горных районах, микроскачки фазы и джиттер во временной области представляют собой слабые изменения порядка микровольт. Традиционные 8-разрядные осциллографы имеют только 256 уровней квантования, при этом квантовый шум перекрывает детали эффективных искажений, что не позволяет отличить искажения, вызванные рельефом местности, от неисправностей самого оборудования.

Трудность фиксации колебаний динамического питания в полевых условиях: при низкотемпературном разряде батарей аварийного оборудования, переключении нагрузки в переходных режимах и в условиях прерывистой передачи сигналов незначительное повышение пульсаций питания и кратковременные падения напряжения являются скрытыми аномалиями. Слишком высокий уровень фонового шума обычного оборудования не позволяет выявить критические угрозы для питания, что может привести к перезапуску оборудования и мгновенному обрыву связи во время аварийных работ.

Невозможность проверки стабильности сигнала мобильного оборудования: во время перемещения, вибрации и изменения положения индивидуальных радиостанций и портативных устройств для самоорганизующихся сетей возникают незначительные изменения импеданса антенны, колебания контакта разъемов и дрейф параметров модуляции; обычные тесты не позволяют количественно оценить ухудшение характеристик в динамических условиях.

Невозможность отслеживания причин случайных перебоев связи: потери пакетов, задержки и кратковременные обрывы связи в горных условиях чаще всего являются случайными и периодическими сбоями, которые длятся недолго и их сложно воспроизвести. Традиционные осциллографы имеют недостаточную глубину памяти и низкую точность триггера, что не позволяет зафиксировать аномальные сигналы и определить местоположение неисправности.

Несоответствие лабораторных испытаний реальным условиям эксплуатации: обычные статические испытания при комнатной температуре не могут имитировать сложные условия, включающие препятствия в горной местности, вибрацию, а также переменные температурные и влажностные условия, что приводит к тому, что оборудование соответствует лабораторным показателям, но не обеспечивает достаточную производительность в реальных условиях эксплуатации.

Преимущества использования цифровых осциллографов высокого разрешения в аварийной связи в горных условиях:

Сверхвысокая точность квантования, позволяющая распознавать слабые искажения сигнала, вызванные рельефом местности: Встроенное аппаратное разрешение 12 бит/16 бит, количество уровней квантования 4096–65536, что в 16–64 раза превосходит точность традиционных 8-битных устройств. Позволяет точно фиксировать колебания амплитуды в диапазоне микровольт, фазовые сдвиги и временные дрейфы, вызванные многолучевым отражением и замиранием сигнала в горной местности, а также количественно оценивать степень ухудшения качества сигнала связи под влиянием рельефа.

Аппаратная архитектура со сверхнизким уровнем собственного шума, адаптированная к сложным условиям с многочисленными помехами: благодаря применению малошумящих входных цепей и оптимизированной конструкции с электромагнитным экранированием прибор имеет чрезвычайно низкий уровень собственного шума, что позволяет выделять полезный сигнал связи на фоне сложного шума в горных условиях, достоверно воспроизводить детали модулированной формы сигнала и избегать ошибочных результатов тестирования, вызванных внешними помехами.

Расширенные возможности триггера + большой объем памяти, фиксация случайных аварийных неисправностей: оснащен памятью объемом более 100 МБ, поддерживает триггеры по окну, по импульсам, по тайм-ауту и по резким изменениям амплитуды, способен в течение длительного времени непрерывно записывать динамические сигналы мобильного оборудования, точно фиксируя такие случайные неисправности, как мгновенные обрывы связи, искажения импульсов и скачки напряжения, что обеспечивает отслеживаемость и воспроизводимость неисправностей в реальных условиях эксплуатации.

Широкий диапазон рабочих температур, защита от влаги и вибрации, адаптация к экстремальным условиям в горной местности: модели промышленного класса поддерживают стабильную работу в широком диапазоне температур от -40 °C до 70 °C, обладают защитой от вибрации, влаги и пыли, а температурная дрейф прибора минимален, что позволяет имитировать сложные условия горной местности с суточными перепадами температур, влажностью и вибрацией, обеспечивая точность тестирования в реальных условиях.

Легкий вес и автономное питание, адаптированные к условиям «трех отсутствий» в полевых условиях: портативные моноблочные модели отличаются небольшими габаритами, легким весом и длительным временем автономной работы, не требуют подключения к внешнему источнику питания и могут напрямую использоваться для установки на высоких точках в горных районах, мобильной наладки в полевых условиях и быстрой диагностики на местах ликвидации аварий, полностью адаптируясь к сценариям аварийных испытаний без опоры на инфраструктуру.

Основные испытания горной аварийной связи

Тестирование целостности сигнала портативных самоорганизующихся сетей и ретрансляторов MESH
Ядро горной аварийной связи опирается на самоорганизующиеся сети MESH и технологию многоскоковых ретрансляторов, преодолевая ограничения, связанные с препятствиями рельефа, и обеспечивая многоточечную связь в зонах, не покрытых базовыми станциями. Заслонения густым лесом и отражения в ущельях приводят к многолучевому наложению, задержкам и искажению сигналов, что вызывает скачки маршрутов ретрансляции, ошибки в данных и снижение пропускной способности канала — основные причины нестабильности связи в горных условиях.

Осциллографы высокого разрешения позволяют с высокой точностью регистрировать формы модулированных радиочастотных сигналов и сигналы временной последовательности в полосе основной частоты самоорганизующихся сетей, а также точно количественно оценивать амплитудные искажения, фазовые колебания и отклонения задержки в условиях многолучевого распространения; посредством спектрального анализа FFT выявлять диапазоны горных паразитных помех и проблемы повышения уровня шума, различать искажения модуляции оборудования и помехи, вызванные рельефом местности, оптимизировать параметры демодуляции самоорганизующихся сетей, пороги переключения ретрансляторов и алгоритмы подавления помех, повышать стабильность многоскоковых ретрансляций в условиях высокогорных ущелий и густых лесов, а также сокращать количество сбоев маршрутизации и мгновенных обрывов связи.

Калибровка полевых характеристик индивидуальных радиостанций и переносных базовых станций
Радиостанции индивидуального пользователя и переносные базовые станции являются основным оборудованием для управления на близких расстояниях в горных условиях, координации действий групп и передачи данных с места событий. Они длительно работают в условиях колебаний при удержании в руках, вибрации при перемещении, а также переменных температур и влажности, что приводит к появлению скрытых проблем, таких как дрейф импеданса антенны, искажение формы сигнала при передаче и снижение чувствительности при приеме. Обычные тесты не позволяют выявить незначительное ухудшение характеристик.

Осциллографы высокого разрешения позволяют динамически регистрировать формы сигналов, стабильность несущей и симметричность модуляции, точно выявляя незначительные колебания сигнала и дрейф параметров в условиях вибрации при перемещении; калибровка точности излучения, уровня шума на входе приемника и пороговой чувствительности в условиях высоких и низких температур и влажности, выявление отклонений между партиями оборудования и недостатков при адаптации к полевым условиям, предоставление точных данных для регулировки коэффициента усиления, температурной компенсации и оптимизации виброустойчивости конструкции, обеспечение непрерывной и стабильной передачи голоса, данных и изображений в процессе мобильных аварийно-спасательных операций.

Тестирование стабильности питания от аккумулятора в условиях горной местности без электросети, связи и водоснабжения
В условиях горных аварийных операций устройство полностью зависит от автономного питания от литиевых батарей. В условиях низких температур внутреннее сопротивление батарей резко возрастает, а их нагрузочная способность снижается. Перемежающаяся передача данных и мгновенные переключения на высокую мощность приводят к динамическим колебаниям нагрузки, что очень легко вызывает повышение пульсаций на уровне микровольт и падение напряжения на уровне миллисекунд. Это приводит к смещению рабочей точки РЧ-модуля, мгновенному сбросу базовой полосы и прерыванию канала связи, что является типичным скрытым критическим сбоем.

Благодаря сверхвысокой способности осциллографа с высоким разрешением различать слабые сигналы можно точно фиксировать стационарные пульсации питания, переходные колебания напряжения, а также изменения перепада напряжения при холостом и полном нагрузке в условиях полного диапазона температур и нагрузок в горных условиях; количественно оценить влияние комбинированных условий низкой температуры, влажности и вибрации на систему электроснабжения, выявить скрытые риски, такие как температурная дрейф стабилизатора напряжения, затухание фильтра и снижение характеристик аккумулятора, оптимизировать стратегию энергопотребления аварийного оборудования, механизм перехода в спящий режим и логику переключения мощности, что значительно повысит надежность электроснабжения при длительном обеспечении в полевых условиях.

Осциллограф высокого разрешения, благодаря большому объему памяти для длительной записи и точным возможностям запуска, позволяет полностью сохранить данные о сигналах на протяжении всего процесса ликвидации аварии. С помощью многомерного анализа сигналов во временной области, характеристик в частотной области и временных корреляций можно точно определить причины различных аномалий, отличить внутренние дефекты оборудования от влияния внешних помех, что обеспечивает реальную основу для исправления оборудования, оптимизации параметров, корректировки тактики и выбора оборудования, а также позволяет постоянно повышать способность обеспечения связи в горных условиях в реальных боевых условиях.

Основные этапы специальных испытаний систем экстренной связи в горных условиях:

Испытания по подавлению шума в условиях сложных помех: включение режима низкого фонового шума и функции усреднения дискретизации, использование экранированного датчика и надежного заземления для подавления помех от статического электричества, многолучевого отражения и случайных шумов в горных условиях, а также полное сохранение деталей искажений слабых сигналов.

Тестирование с имитацией динамических условий эксплуатации: с использованием вибрационного стенда и камеры для испытаний на температуру и влажность имитируются сложные условия горной местности, включающие вибрацию, низкие температуры и влажность; осуществляется непрерывный сбор сигналов на протяжении всего процесса, что позволяет воспроизвести закономерности изменения характеристик оборудования в реальных полевых условиях.

Точное улавливание переходных сбоев: для мгновенных обрывов связи, скачков напряжения и искажений сигналов включаются функции оконного, импульсного и тайм-аут-триггера, устанавливаются точные пороговые значения, фиксируются кратковременные аномальные сигналы, что позволяет точно определить источник неисправности.

Стандартные операции в условиях «трех отсутствий» в полевых условиях: тестирование в полевых условиях осуществляется на протяжении всего процесса от автономного источника питания, оборудование надежно закреплено для предотвращения помех от вибрации, вызванной рельефом местности, сокращения количества внешних линий и ручных вмешательств, что гарантирует достоверность тестовых данных, соответствующих реальным условиям эксплуатации.

Сравнительная калибровка в различных условиях: выполнены тесты в различных сценариях, включая статическое фиксированное положение, движение в движении, ретрансляцию на большой высоте и заслонение в ущелье, создана база данных эталонных сигналов для различных условий в горной местности, что обеспечивает информационную поддержку для адаптивной оптимизации параметров оборудования.

Например:

Серия DHO4000

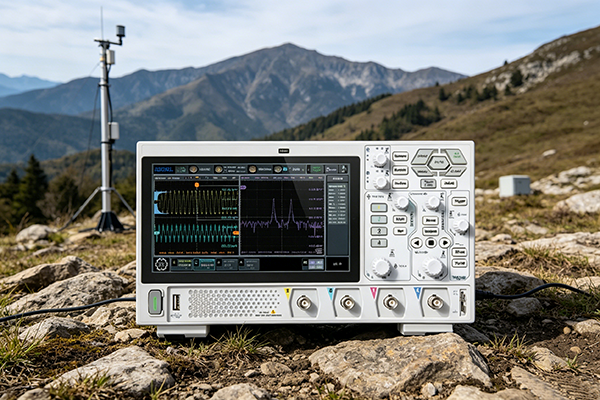

Цифровые осциллографы высокого разрешения серии DHO4000 от RIGOL — это флагманские 12-разрядные аппаратные осциллографы высокого разрешения, созданные на базе собственной чипсета Centaurus и технологической платформы UltraVision III. Они специально разработаны для прецизионных измерений, требующих высокой точности воспроизведения сигнала и низкого уровня шума (например, проверка целостности источника питания, тестирование слабых сигналов).
Сверхнизкий уровень шума: обладает превосходной способностью улавливания слабых сигналов на входе, уровень шума составляет всего 18 мкВрмс (типичное значение), что идеально подходит для измерения сигналов уровня микровольт (мкВ), таких как пульсации и шум.
Высокая чувствительность и широкий диапазон вертикального усиления: минимальная вертикальная чувствительность составляет 100 мкВ/дел., что позволяет проводить измерения в широком динамическом диапазоне — от слабых сигналов до сильных электрических сигналов (максимум 10 В/дел.).
Режим захвата спалахов UltraAcquire: в этом режиме скорость захвата сигналов достигает 1 500 000 wfms/s, что в сочетании с глубокой памятью объемом до 500 Mpts позволяет легко выявлять скрытые аномальные спалахи с крайне низкой вероятностью.
Портативная конструкция: поддержка дополнительного портативного аккумуляторного блока позволяет с легкостью выполнять точные измерения даже в полевых условиях или на сложных объектах, где отсутствует стационарное электропитание.
