Как выбрать шумомер и прибор для электротехнического обслуживания на производственной линии завода?

(1) Основные технические индикаторы

Базовая точность: напряжение постоянного тока ±(0,025% + 5 разрядов), лучший в отрасли уровень точности для портативных измерительных приборов.

Полный спектр измерительных возможностей: измерение переменного/постоянного напряжения/тока, сопротивления, емкости конденсатора 60 мФ, частоты 10 МГц, температуры термопары, проводимости, диода, целостности цепи, измерение составной формы сигнала переменного и постоянного тока.

Специализированные промышленные функции: измерение остаточного напряжения с низким импедансом LoZ, фильтрация инвертора VFC, 9999 наборов данных для хранения, экспорт данных по Bluetooth/USB, удержание пикового значения, перезаряжаемая литиевая батарея, ударопрочный корпус, бесконтактное измерение напряжения NCV, генератор прямоугольных импульсов.

Дисплей: Широкодиапазонный OLED-экран, обеспечивающий значительно лучшую видимость, чем ЖК-мультиметры, в условиях низких температур и высокой яркости на производстве, подходит для проведения проверок на открытом воздухе и в цехах с низкими температурами.

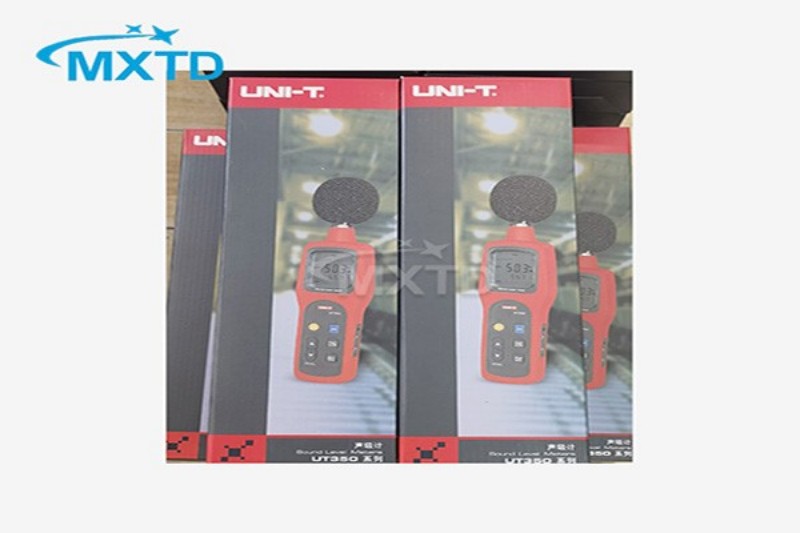

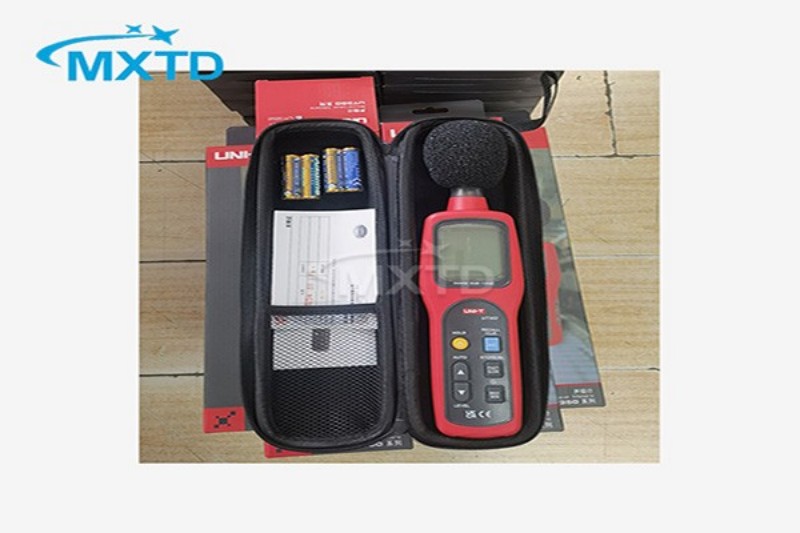

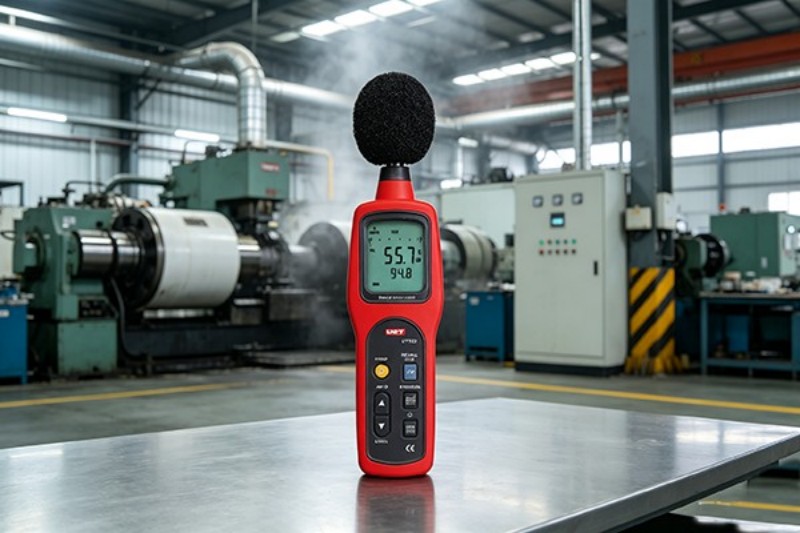

一、UT352 Независимое обнаружение подразделений

1．Проведение испытаний на соответствие нормам охраны труда по уровню шума в промышленных цехах.

(1) Тестовое содержимое

Для определения того, превышает ли уровень шума на рабочем месте допустимый уровень воздействия на рабочем месте (85 дБ(А)), в течение 8 часов измеряется эквивалентный уровень шума от станков, станков с ЧПУ, штамповочных прессов, воздушных компрессоров и вентиляторов на производственных линиях, и составляется журнал проверки безопасности .

(2) Преимущества UT352 в практическом применении

В режиме взвешенного + медленного режима, соответствующем национальным стандартам испытаний, режим MAX регистрирует пиковый уровень ударного шума во время запуска и остановки оборудования;

63 блока хранения данных позволяют непрерывно собирать шумы из множества точек на каждом рабочем месте, что исключает необходимость ведения рукописных записей на месте;

Микрофон можно использовать со штативом на высоте 1,2 м от земли (стандартная высота уха) для длительного стационарного мониторинга;

Аналоговый выход переменного тока можно подключить к внешнему регистратору для непрерывного 24-часового сбора данных о динамике уровня шума с целью сравнения результатов до и после модификаций, направленных на снижение шума.

(2) Определите цель

Когда уровень шума превышает стандарт, одновременные приемочные испытания влияния звукоизолирующего кожуха и виброгасящих прокладок являются важным инструментом контроля для стандартизации безопасности производства и обеспечения безопасности на объекте .

2．Контроль качества на заводе и диагностика неисправностей механического и электрического оборудования.

(1) Объект обнаружения

Калибровка уровня шума готовой продукции, такой как двигатели, вентиляторы, водяные насосы, компрессоры, редукторы, наружные блоки кондиционеров и трансформаторы; поиск и устранение неисправностей и определение источников аномальных шумов в оборудовании .

Режим C-взвешивания улавливает низкочастотный механический вибрационный шум оборудования и позволяет различать износ подшипников, зацепление шестерен и аномальный резонансный шум в воздуховодах.

Быстрый режим FAST улавливает мгновенный высокодецибельный шум от штамповки и пневматических ударов и отфильтровывает дефектные изделия с чрезмерным уровнем шума.

Сравнение уровней шума в нескольких точках одного и того же оборудования позволяет быстро выявлять дефекты сборки и сбои в динамической балансировке.

(3) Испытания на соответствие требованиям по уровню шума в зданиях, системах отопления, вентиляции и кондиционирования воздуха, а также окружающей среде.

Внутреннее обследование общественных зданий: классные комнаты, офисы, больничные палаты, гостиничные номера. А. Взвешенный шумовой тест, стандарт ≤40–50 дБ; беспрепятственное измерение низкочастотного гула потолочных кондиционеров и воздуховодов с помощью раздельных зондов .

Проведение испытаний систем отопления, вентиляции и кондиционирования воздуха в компьютерных залах/подвалах: мониторинг низкочастотного шума от чиллеров, градирен и вытяжных вентиляторов, а также оценка шумовых помех для жильцов верхних этажей .

Контроль уровня шума на муниципальных строительных площадках: испытания предельно допустимого уровня шума строительной техники в дневное и ночное время, различение стационарного шума и ударного шума .

Мониторинг шума на подстанциях и в распределительных центрах: долговременная стационарная запись низкочастотного гула от трансформаторов для содействия в приемке проектов звукоизоляции и снижения уровня шума .

3．Испытания шумовой среды в лабораториях, на аудиовизуальных объектах и объектах культурного наследия.

Измерения фонового шума в музейных витринах, студиях звукозаписи и лабораториях используются для точного определения того, мешает ли рабочий шум систем кондиционирования и подачи свежего воздуха работе прецизионных приборов и условиям сохранения культурных ценностей.

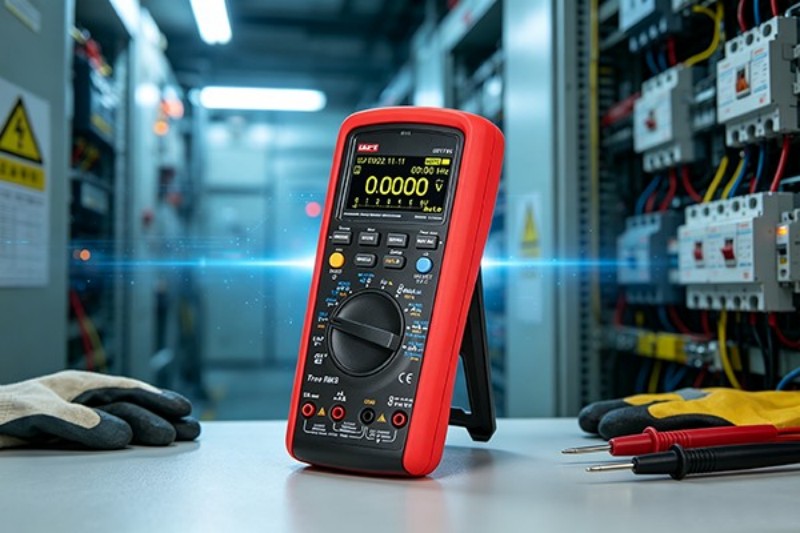

二、UT 171C Независимое тестирование подразделений

Испытания электробезопасности промышленных высоковольтных и низковольтных распределительных и силовых цепей.

1．Реализованы функции обнаружения ядра.

Низкоимпедансный диапазон напряжения LoZ (преимущество для основных промышленных применений): В крупных двигателях и конденсаторах инверторов после отключения питания остаются остаточные виртуальные напряжения, и обычные мультиметры с высоким импедансом склонны ошибочно определять их как находящиеся под напряжением; низкоимпедансный вход UT171C 3 кОм позволяет сбрасывать остаточные напряжения, точно различать реальные напряжения и наведенные ложные напряжения, а также исключает риск поражения электрическим током .

Высоковольтный диапазон CAT III 1000 В позволяет напрямую измерять напряжение силовых шкафов на 380 В и шины частотного преобразователя на 690 В.

Истинное среднеквадратичное значение (True RMS) + фильтр перекрестного напряжения (VFC): точно измеряет искаженную форму сигнала напряжения и тока на выходе инвертора. Обычные мультиметры измеряют данные инвертора с сильными искажениями. UT171C позволяет получить истинные рабочие параметры для определения неисправности драйвера .

1．Содержание проверки

Проверка баланса трехфазного напряжения, напряжения в цепи рассеяния, вспомогательного измерения сопротивления заземления, целостности изоляции кабеля и целостности цепи аварийной остановки .

2．Диагностика неисправностей систем автоматического управления, ПЛК и сервоприводов.

Он измеряет аналоговые сигналы в диапазоне 4-20 мА, управляющее напряжение в диапазоне 0-10 В и сигналы частоты энкодера (до 10 МГц) .

Встроенный регулируемый выходной сигнал в виде прямоугольной волны позволяет имитировать входной сигнал датчика на ПЛК, быстро обнаруживая неисправности модуля и обрывы цепей .

Функция комбинированного измерения переменного и постоянного тока точно обнаруживает сигналы управления помехами, наложенные друг на друга по переменному и постоянному току, и устраняет проблемы, связанные с помехами заземления и гармоническими искажениями .

9999 наборов данных для хранения + экспорт по Bluetooth, долговременное получение данных о колебаниях напряжения и тока при запуске и остановке сервопривода, анализ перегрузки двигателя и ошибок, связанных с потерей шага .

3．Электронные исследования и разработки, техническое обслуживание оборудования и высокоточные лабораторные измерения.

Благодаря сверхвысокой точности измерения (60 000) и точности измерения напряжения 0,025%, он подходит для проверки мельчайшего дрейфа напряжения импульсных источников питания и печатных плат .

Настройка измерения емкости в широком диапазоне 60 мФ позволяет измерять емкость крупных электролитических конденсаторов на шине инвертора и определять степень старения и вздутия конденсаторов .

Термопары К-типа измеряют температуру до 1000℃, одновременно отслеживая повышение температуры обмоток двигателя и силового модуля, чтобы прогнозировать риск перегрева и перегорания.

Широкоугольный OLED-экран обеспечивает четкие показания даже при ярком заводском освещении и минусовых температурах, что делает его подходящим для сложных условий освещения на производстве.

4．Приемка электромеханических систем, систем отопления, вентиляции и кондиционирования воздуха, а также систем противопожарной защиты зданий.

Приемочные испытания всех параметров центральных систем кондиционирования воздуха, водяных насосов, противопожарных вентиляторов и цепей аварийного освещения: балансировка трехфазного тока, падение напряжения на контактах контактора, напряжение постоянного тока батареи и проверка целостности цепи противопожарной защиты; функция бесконтактного измерения NCV позволяет быстро устранять неисправности в кабелях под напряжением без отключения, повышая эффективность приемочных испытаний на объекте.

三、Интегрированное испытательное приложение на основе UT352 и UT171C (для основных мехатронных приложений)

Сочетание этих двух компонентов образует интегрированное решение для тестирования электрических параметров и рабочего шума. Это решение представляет собой стандартный набор инструментов для заводской инспекции оборудования, регулярного технического обслуживания оборудования, поиска неисправностей, а также модернизации для снижения шума и энергосбережения. Типичный процесс тестирования выглядит следующим образом :

Полное тестирование оборудования двигателя/вентилятора.

UT171C проводит испытания: трехфазного входного напряжения, рабочего тока, изоляции обмоток, формы выходного сигнала инвертора и температуры подшипников; а также определяет проблемы, связанные с электрической перегрузкой, фазными потерями и превышением гармоник.

Синхронное обнаружение с помощью UT352: шум работы оборудования в установившемся режиме, пиковый шум от пусков и остановок, а также низкочастотный вибрационный гул.

Комплексная диагностика неисправностей: Избыточный ток + постоянно нарастающий шум → износ подшипников, нарушение динамической балансировки ротора. Сбалансированный ток, но заметное низкочастотное гудение → гармонический резонанс инвертора, резонанс конструкции воздуховода. Нормальный шум холостого хода, резкий шум под нагрузкой → плохой зазор в механическом узле, заклинивание нагрузки.

1．Техническое обслуживание и осмотр заводских воздушных и холодильных компрессоров.

UT171C: Измеряет напряжение, пусковой ток и температуру выхлопных газов модуля инвертора привода компрессора .

UT352: Обнаруживает шумы, возникающие при работе основного блока, вентилятора системы охлаждения и воздействии воздушного потока в трубопроводах.

Ремонт и приемка: После установки амортизирующих прокладок и шумопоглотителей одновременно регистрируются потребление электроэнергии (ток) и уровень шума для количественной оценки эффекта снижения шума и энергосбережения, а также для составления полного отчета об испытаниях.

2．Комплексная проверка безопасности распределительных станций и трансформаторов.

UT171C: Напряжение на стороне высокого напряжения, напряжение цепи заземления, остаточное напряжение конденсатора, повышение температуры шины .

UT352: Долгосрочный мониторинг низкочастотного гула в трансформаторах; аномально повышенный уровень шума указывает на ослабление сердечника и старение обмоток.

Система включает в себя двойной протокол проверки электробезопасности и охраны труда в распределительном помещении, соответствующий как стандартам контроля безопасности, так и стандартам приемки электроэнергии.

Преимущества, ограничения и способы избежать использования шумомера UT352 и цифрового мультиметра UT171C.

3.Совокупные основные преимущества
