Изменение спроса на цифровые осциллографы высокого разрешения в связи с испытаниями сетей низкого уровня

Сеть низкого уровня — это ключевая многоуровневая инфраструктура связи, обеспечивающая функционирование экономики низкого уровня, авиации низкого уровня, логистики с использованием дронов, безопасности воздушного пространства и инспекций на низком уровне. В качестве основных технологий в ней используются интеграция связи и сенсорных данных 5G-A/6G, создание сотовых сетей низкого уровня, самоорганизующиеся сети дронов, динамические каналы воздушного интерфейса и интегрированное GNSS-восприятие, что позволяет создать систему многоуровневого покрытия всего пространства на высоте до 3000 метров. По сравнению с традиционными наземными плоскими сетями, сети низкого уровня обладают такими характерными особенностями, как высокая динамика перемещения, изменчивость воздушного интерфейса во времени, интеграция связи и датчиков, одновременная работа множества узлов, сложные помехи в воздушном пространстве и быстрое переключение каналов связи. Испытательная среда охватывает многомерные сценарии, включая полевые испытания в воздушном пространстве, тестирование бортовых нагрузок, калибровку характеристик связи и датчиков базовых станций, проверку безопасности маршрутов полетов на низкой высоте, а также тестирование сетей с кластерами из нескольких аппаратов. В сетях низкого уровня высоты в процессах модуляции связи, обнаружения лучей, синхронизации по времени и переключения каналов наблюдается большое количество переходных процессов в диапазоне микросекунд и дрейфа сигналов в диапазоне микровольт.

Цифровые осциллографы высокого разрешения (аппаратное разрешение 12 бит/16 бит) благодаря сверхвысокой точности квантования, сверхнизкому уровню шума, высокой динамической способности улавливания переходных процессов, многоканальной синхронизации по времени и удобству использования в полевых условиях стали основным испытательным оборудованием для разработки и доработки низковысотных сетей, испытаний в воздушном пространстве, калибровки характеристик связи и сенсорных систем, а также проверки надежности сетевых кластеров.

Основные проблемы, возникающие при испытаниях сетей низкого уровня:

Испытания сетей низкого уровня отличаются от испытаний стационарных базовых станций и обычных сетей высотного уровня, представляя собой интегрированную динамическую систему испытаний, объединяющую «связь + сенсорные данные + мобильное сетеобразование». Условия в воздушном пространстве сложны: узлы перемещаются с высокой скоростью, каналы связи меняются в режиме реального времени, возникают одновременные помехи от нескольких видов услуг, а значительная часть ухудшений характеристик связана с малоамплитудными, переходными и прерывистыми скрытыми неисправностями, которые трудно точно уловить и количественно оценить с помощью обычных средств тестирования.

Характерные особенности типовых испытаний сетей низкого уровня
Во-первых, высокая динамика и изменчивость каналов воздушного интерфейса: высокоскоростное перемещение летательных аппаратов низкого уровня и быстрое изменение их ориентации приводят к изменению доплеровского сдвига частоты в режиме реального времени, сильным колебаниям задержки воздушного интерфейса, колебаниям качества канала в диапазоне миллисекунд, а также к постоянному динамическому дрейфу показателей связи и сенсорики; во-вторых, совмещение многорежимных сигналов в интегрированных системах связи и сенсорики: сети низкого уровня интегрируют многорежимные сигналы связи, сенсорики воздушного пространства, определения местоположения и дальности, а также отслеживания траектории; радиочастотные модулированные сигналы переплетаются и накладываются на сигналы сенсорного обнаружения, что приводит к сложному составу сигналов, при котором небольшие искажения очень легко замаскируются; в-третьих, плотная и сложная среда помех в воздушном пространстве: многолучевое отражение от городских зданий, наземные электромагнитные рассеянные помехи, наложение помех от плотного скопления беспилотных летательных аппаратов на одной частоте, а также электростатические помехи в низковысотной атмосфере приводят к динамическому повышению уровня шума, что серьезно влияет на отношение сигнал/шум и точность обнаружения в низковысотных каналах связи; в-четвертых, динамические изменения в сетях, состоящих из кластеров с множеством узлов: кластеры из множества беспилотных летательных аппаратов и многочисленные низковысотные терминалы динамически подключаются к сети, отключаются от нее и переключаются между сетями, в результате чего топология сети меняется в режиме реального времени, что приводит к частым случаям потери синхронизации, скачкам маршрутизации и мгновенным ошибкам кода; в-пятых, ограниченные условия полевых испытаний: испытания в низковысотном воздушном пространстве в основном проводятся в условиях открытого воздуха без опорных точек; оборудование устанавливается на борту аппаратов, питается от автономных аккумуляторов и подвергается значительным вибрационным воздействиям, что затрудняет воспроизведение испытаний и определение причин неисправностей.

Ограничения традиционных методов тестирования с использованием 8-разрядных цифровых осциллографов
Невозможность количественной оценки микроискажений в системах «коммуникация-сенсор»: ошибки модуляции, фазовые дрейфы, а также незначительные отклонения в измерении расстояния и скорости на низковысотных базовых станциях типа «коммуникация-сенсор» представляют собой искажения сигнала на уровне микровольт. Традиционные 8-разрядные осциллографы имеют всего 256 уровней квантования, при этом квантовый шум заглушает искажения с малыми амплитудами, что не позволяет точно оценить снижение точности низковысотного зондирования и ухудшение качества связи

Трудность фиксации динамического частотного смещения и временных колебаний: доплеровское частотное смещение, вызванное высокоскоростным движением на низкой высоте, микроскачки задержки канала и отклонения временной синхронизации относятся к категории мимолетных незначительных аномалий. Обычные осциллографы не обладают достаточной точностью триггера и имеют слишком высокий уровень фонового шума, что не позволяет отличить динамические колебания окружающей среды от дефектов работы оборудования.

Невозможность разделения помех, вызванных перекрестной связью многорежимных сигналов: сигналы связи, сигналы обнаружения и сигналы навигации и позиционирования переплетаются и взаимодействуют между собой; обычное испытательное оборудование не способно точно различать перекрестные помехи между многорежимными сигналами и проблемы повышения фонового шума, что приводит к недостаточной точности тестирования характеристик интеграции связи и обнаружения.

Невозможность отслеживания причин периодических сбоев канала связи: сбои, такие как мгновенные обрывы связи в низковысотных сетях, колебания пропускной способности, переключение маршрутов и потери данных при обнаружении, характеризуются высокой степенью случайности и короткой продолжительностью; традиционные осциллографы имеют ограниченную глубину памяти, что не позволяет осуществлять полную запись сигналов на протяжении всего испытания в пространственно-временной области, в результате чего сбои невозможно воспроизвести и проанализировать.

Несоответствие между лабораторными статическими испытаниями и реальными условиями воздушного пространства: статические испытания при комнатной температуре не позволяют смоделировать сложные условия эксплуатации, такие как высокоскоростные маневры на низкой высоте, многолучевые отражения, динамические помехи и колебания положения, что приводит к ситуации, когда оборудование соответствует лабораторным показателям, но не удовлетворяет требованиям к рабочим характеристикам при полевых испытаниях в воздушном пространстве.

Совместимость технологии цифровых осциллографов высокого разрешения с испытаниями сетей низкого уровня

Сверхвысокая точность квантования, позволяющая количественно оценить мельчайшие погрешности в передаче данных и связи: Встроенное аппаратное разрешение 12 бит/16 бит, количество уровней квантования 4096–65536, что в 16–64 раза превосходит точность традиционных 8-битных устройств. Позволяет точно фиксировать колебания амплитуды сигналов связи на низких высотах в диапазоне микровольт, фазовые дрейфы, отклонения частоты и временные колебания, а также квантифицировать мельчайшие погрешности в измерении дальности, скорости и модуляции связи, что соответствует требованиям высокоточной калибровки при испытаниях на низких высотах.

Аппаратная архитектура со сверхнизким уровнем собственного шума, разделяющая сигналы многомодовой связи: благодаря применению малошумящих входных схем и оптимизированной конструкции с полным экранированием цепочки передачи собственный шум прибора чрезвычайно низок. Это позволяет точно отделять полезные сигналы связи, обнаружения и навигации в условиях многомодовой связи и воздушных паразитных помех, достоверно воспроизводить детали сигналов и характеристики искажений, а также предотвращать замаскирование скрытых неисправностей шумом.

Расширенные возможности триггера + большой объем памяти для фиксации динамических переходных сбоев: оснащен памятью объемом более 100 Мбит, поддерживает триггеры по окну, по импульсам, по резким изменениям частотного смещения и по временным аномалиям; позволяет вести длительную непрерывную запись сигналов на протяжении всего процесса маневрирования и формирования сети на малой высоте, точно фиксируя случайные сбои, такие как колебания канала на уровне миллисекунд, мгновенные ошибки кода и временные рассогласования, обеспечивая полную временную прослеживаемость испытаний в воздушном пространстве.

Многоканальная высокоточная синхронная выборка: поддерживает многоканальный синхронный сбор данных с точностью до наносекунд, что позволяет синхронно сравнивать сигналы передачи каналов связи, передачи по воздушному интерфейсу, приёма терминалами и навигационные сигналы, точно определять смещения во времени многорежимных сигналов и отклонения в согласованности каналов, а также оптимизировать синхронизацию при создании сетей на низкой высоте.

Широкий диапазон рабочих температур, виброустойчивость и портативность для полевых испытаний: модели промышленного класса поддерживают стабильную работу в широком диапазоне температур от -40 °C до 70 °C, обладают высокой виброустойчивостью и устойчивостью к помехам; благодаря портативному, облегченному корпусу и длительному времени автономной работы устройства можно устанавливать непосредственно на борту летательных аппаратов или развертывать для полевых испытаний в воздушном пространстве, что полностью соответствует требованиям динамических испытаний в условиях низковысотного воздушного пространства без опорных точек.

Основные испытания сетей низковысотного воздушного пространства

Испытания характеристик интегрированных базовых станций 5G-A/6G, объединяющих функции связи и мониторинга воздушного пространства
Интеграция связи и обнаружения является ключевой технологией сетей низкого уровня, которая на основе единой радиочастотной архитектуры реализует двойную функцию: передачу данных и обнаружение объектов в воздушном пространстве. Точность обнаружения и стабильность связи напрямую определяют способность к управлению воздушным пространством на низкой высоте, мониторингу беспилотных летательных аппаратов и обеспечению безопасности воздушных маршрутов. В динамических условиях низкого уровня легко возникают незначительные искажения и фазовые дрейфы при сканировании лучей, обнаружении целей и модуляции сигнала, что приводит к отклонениям в измерении расстояния и скорости, снижению вероятности обнаружения целей и ухудшению показателя EVM связи.

Осциллографы высокого разрешения позволяют с высокой точностью регистрировать формы сигналов РЧ-модуляции базовых станций с интегрированными функциями связи и мониторинга, временные характеристики сканирования луча и сигналы обнаруживающих импульсов, а также точно количественно оценивать погрешности амплитуды, фазовые колебания, дрейф частотного смещения и отклонения показателя EVM в динамических условиях низкого воздушного пространства; посредством спектрального анализа с помощью БПФ (FFT) проводится детальное обнаружение проблем, связанных с паразитными помехами в воздушном пространстве, утечкой в соседние каналы и повышением уровня фонового шума, что позволяет отличить дефекты модуляции оборудования, связанные с передачей данных и сенсорными функциями, от динамических помех в условиях низковысотной среды; это обеспечивает точные данные реальных измерений для оптимизации алгоритмов передачи данных и сенсорных функций, калибровки формирования луча и компенсации погрешностей восприятия, гарантируя соответствие показателей точности распознавания целей в низковысотном пространстве и точности отслеживания их траекторий установленным стандартам.

Тестирование динамических воздушных каналов связи в низковысотном пространстве и синхронизация временных параметров
Каналы воздушной связи в низковысотных сетях характеризуются высокой задержкой, высокой динамикой, большим частотным смещением и временным замиранием. Доплеровское частотное смещение, вызванное высокоскоростным перемещением летательного аппарата и сменой его ориентации, а также скачки задержки канала и потери синхронизации являются основными причинами колебаний пропускной способности связи в низковысотном пространстве, мгновенных обрывов связи и сбоев при переключении. Обычное испытательное оборудование не способно улавливать мельчайшие временные отклонения и резкие изменения частотного смещения в динамических процессах, что затрудняет оптимизацию характеристик каналов воздушной связи.

Осциллографы высокого разрешения, благодаря высокой динамической способности фиксации переходных процессов, осуществляют непрерывный сбор сигналов воздушно-наземного канала и сигналов синхронизации в условиях высокоскоростного движения на низкой высоте, точно регистрируя изменения положения летательного аппарата, переключение высоты, изменения частотного смещения в процессе высокоскоростного движения, колебания задержки и переходные сигналы при переключении границ; количественно оценивают различия в стабильности канала при различных скоростях полета и в разных условиях воздушного пространства, оптимизируют управление мобильностью в низковысотных сетях, переключение лучей и параметры синхронизации, повышая непрерывность работы низковысотных радиоканалов и стабильность предоставления услуг

Испытания самоорганизующихся сетей кластеров беспилотных летательных аппаратов
Сети кластеров беспилотных летательных аппаратов в низком воздушном пространстве характеризуются динамически изменяемой топологией, одновременным доступом нескольких узлов и быстрой сменой маршрутов. В процессе входа и выхода кластеров из сети, многоскоковых ретрансляций и совместной передачи данных очень легко возникают скрытые проблемы, такие как перекрестные помехи в каналах, искажение сигнала, нарушение синхронизации и колебания локальных каналов, что напрямую влияет на надежность совместной работы кластера и формирования сетей в воздушном пространстве.

Благодаря возможности многоканального синхронного сбора данных, обеспечиваемой осциллографами высокого разрешения, можно одновременно отслеживать формы сигналов связи в многоузловой сети, временные параметры ретрансляции и управляющие импульсы, а также точно фиксировать незначительные колебания сигнала, временные сбои и переходные аномалии при переключении маршрутов в процессе динамического формирования кластерной сети; количественно оценить влияние одновременных помех от нескольких узлов на качество связи, выявить скрытые проблемы, такие как отклонения в согласованности каналов, искажения при многоскоковой передаче и ошибки синхронизации, оптимизировать механизмы защиты от помех и самовосстановления в самоорганизующейся сети кластера, а также повысить стабильность и отказоустойчивость сетей кластеров на низкой высоте.

Тестирование источников питания и динамической стабильности бортового оборудования на низкой высоте
Бортовое оборудование связи, сенсорного мониторинга и навигации на низкой высоте полностью зависит от питания от бортовых аккумуляторов. Низкие температуры на большой высоте, вибрации во время полета и динамическое переключение нагрузки приводят к увеличению пульсаций питания, мгновенным провалам напряжения и дрейфу питания. Даже незначительные колебания питания могут непосредственно вызвать смещение рабочей точки РЧ-частоты, потерю точности сенсорных модулей и мгновенный сброс базовой полосы, что приводит к периодическим сбоям в работе сети на низкой высоте. Такие критические скрытые колебания не могут быть обнаружены традиционным оборудованием.

Благодаря сверхвысокой способности к разрешению слабых сигналов, которой обладают осциллографы высокого разрешения, можно точно регистрировать стационарные пульсации питания, переходные колебания напряжения и импульсы переключения нагрузки в условиях всего диапазона температур и всех динамических режимов работы на низкой высоте; количественно оценить влияние вибраций во время полёта, переменных температурных режимов и динамических нагрузок на систему электропитания; выявить такие скрытые риски, как температурная дрейф стабилизаторов напряжения, затухание фильтров и недостаточная способность аккумуляторов выдерживать нагрузку при низких температурах; оптимизировать стратегию энергопотребления бортового оборудования и проектирование резервирования источников питания, чтобы обеспечить надёжность электропитания при длительных испытаниях на низких высотах и в условиях регулярной эксплуатации.

Испытания безопасности маршрутов низковысотного полета и анализ причин неисправностей
Испытания безопасности маршрутов низковысотного полета являются ключевым элементом обеспечения соответствия требованиям экономики низковысотных полетов; они охватывают такие важные испытательные пункты, как непрерывность покрытия воздушного пространства, надёжность каналов связи, совместимость с помехами и способность к аварийному переключению. Проблемы, возникающие при полевых испытаниях, такие как кратковременные задержки, потери данных с датчиков, мгновенные обрывы связи и отклонения траектории, носят случайный и невоспроизводимый характер, что не позволяет традиционным методам тестирования точно установить их причины.

Осциллографы высокого разрешения, благодаря огромной глубине памяти, возможности длительной записи и точной синхронизации, полностью сохраняют данные о полетах по низковысотным маршрутам, динамическом формировании сетей, испытаний полного покрытия. Благодаря многомерному корреляционному анализу во временной, частотной и хронологической областях можно точно различить различные причины сбоев, такие как ухудшение характеристик оборудования, помехи в воздушном пространстве, влияние динамического положения и колебания питания. Это обеспечивает экспериментальную основу для стандартизации и оптимизации низковысотных сетей, совершенствования правил маршрутов и итеративных усовершенствований оборудования, а также способствует созданию системы безопасности низковысотного воздушного пространства.

Основные аспекты эксплуатации и тестирования сетей низкого уровня
Точный сбор слабых сигналов связи и датчиков: включение режима высокого разрешения 16 бит и функции подавления шума с низким уровнем фонового шума, уменьшение вертикального диапазона для усиления мельчайших деталей искажений; использование экранированных датчиков и надёжного заземления для подавления паразитных помех в воздушном пространстве, сохранение характеристик мельчайших изменений фазы, амплитуды и частотного смещения сигналов связи и датчиков.

Калибровка с имитацией динамических условий эксплуатации: с использованием камер для испытаний при высоких и низких температурах, вибрационных испытательных стендов и динамического доплеровского моделирования имитируются сложные условия эксплуатации в низковысотном воздушном пространстве, включающие высокоскоростное движение, перепады температуры и вибрацию; ведется непрерывная запись сигналов на протяжении всего процесса, что позволяет воспроизвести реальные закономерности изменения динамических характеристик воздушного пространства.

Точное улавливание переходных аномалий: для случаев мгновенного обрыва канала, резких скачков частотного смещения, потери синхронизации и скачков количества ошибок задействуются функции запуска по окну, по импульсам и по таймауту; устанавливаются точные пороговые значения, что позволяет фиксировать кратковременные аномальные сигналы и точно определять источник неисправности.

Многоканальное тестирование с синхронизацией по времени: обеспечивая одинаковую длину многоканальных кабелей и согласованность калибровки параметров, осуществляется синхронный сбор многомерных сигналов (сигналы связи, датчиков, синхронизации и питания), что позволяет проводить корреляционный анализ сигналов и точно локализовать временные отклонения.

Стандарты бортовых испытаний в полевых условиях: при испытаниях в воздушном пространстве используется автономное питание от аккумулятора; оборудование надежно закреплено для защиты от вибраций во время полета, что позволяет снизить влияние ручных помех и внешних помех и гарантировать, что данные динамических бортовых испытаний точно соответствуют реальным условиям эксплуатации в воздушном пространстве.

Например:

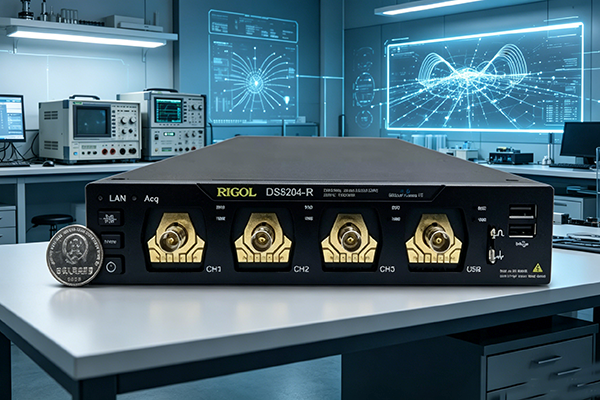

Серия DS8000-R — RIGOL
Сверхвысокая плотность и синхронизация нескольких приборов: поддерживает схему синхронного запуска нескольких приборов; с использованием синхронизатора можно расширить систему до синхронного сбора данных по 512 каналам, при этом джиттер между приборами крайне низок (типичное значение <200 псRMS).
Чрезвычайная устойчивость к экстремальным условиям: благодаря отсутствию ЖК-дисплея минимальная рабочая температура достигает -40 °C, что делает прибор идеально подходящим для мониторинга сигналов в полевых условиях в экстремальных средах.
Основные технические характеристики прибора RIGOL DS8104-R приведены ниже:
Аналоговая полоса пропускания: 1 ГГц
Количество аналоговых каналов: 4
Максимальная частота дискретизации в реальном времени: 10 ГСа/с
Глубина памяти: 500 Мптс
Скорость захвата сигналов: >600 000 wfms/s
