Инфракрасные тепловизоры помогают клиентам проводить проверки безопасности в летний период.

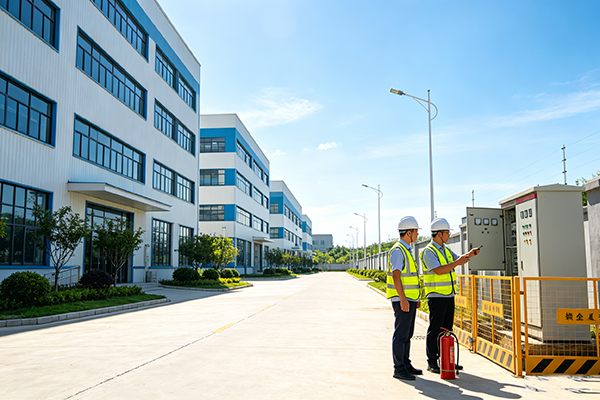

В день мероприятия инспекционная группа под руководством отдела охраны труда и окружающей среды тщательно осмотрела производственную линию, распределительный щит и общежития для сотрудников. В ходе проверки два инфракрасных тепловизора доказали свою эффективность, мгновенно выявив скрытые опасности, которые трудно обнаружить невооруженным глазом.

Точная проверка, компактность, но мощность: оснащенная инфракрасным тепловизором UNI-T UTi120S , группа инспекторов просканировала каждый из плотно расположенных шкафов управления электрооборудованием в цехе. Благодаря чувствительному датчику температуры и четким инфракрасным изображениям, инспекторы быстро обнаружили два небольших очага перегрева, вызванных ослабленной проводкой, не прикасаясь к оборудованию, обеспечив «второстепенное обнаружение» и немедленное устранение потенциальных опасностей .

Высококачественное изображение, углубленный анализ: для основных объектов электроснабжения, таких как высоковольтные подстанции и крупные трансформаторы, инспекционная группа использовала более мощный инфракрасный тепловизор UNi260B . Высокое разрешение 256×192 инфракрасных пикселей и режим слияния инфракрасного и видимого света позволили получить четкое и интуитивно понятное представление о сложных распределениях температуры в линиях электропередачи в высоком разрешении. Благодаря интеллектуальной центральной точке и функциям автоматического отслеживания высоких/низких температур, команда успешно провела всестороннюю и углубленную проверку основной системы электроснабжения, обеспечив абсолютную стабильность энергетического звена в период пикового летнего потребления электроэнергии.

Эта всесторонняя проверка безопасности не только оперативно устранила ряд потенциальных рисков неисправностей оборудования, но и послужила успешным практическим примером для голландской компании в реализации ее философии «безопасность, основанная на технологиях». Высокая эффективность двух тепловизоров получила единодушную похвалу от участвующих сотрудников и руководства .

Менеджер по безопасности компании заявил: «Внедрение инфракрасных тепловизоров UTi120S и UTi260B является важной мерой для повышения искробезопасности и внедрения цифровых технологий в эксплуатацию и техническое обслуживание. В будущем мы продолжим наращивать инвестиции в интеллектуальное оборудование для обнаружения угроз безопасности, делая технологии важнейшей опорой для высококачественного развития компании».

Презентация инфракрасных тепловизоров (UTi120S и UTi260B)

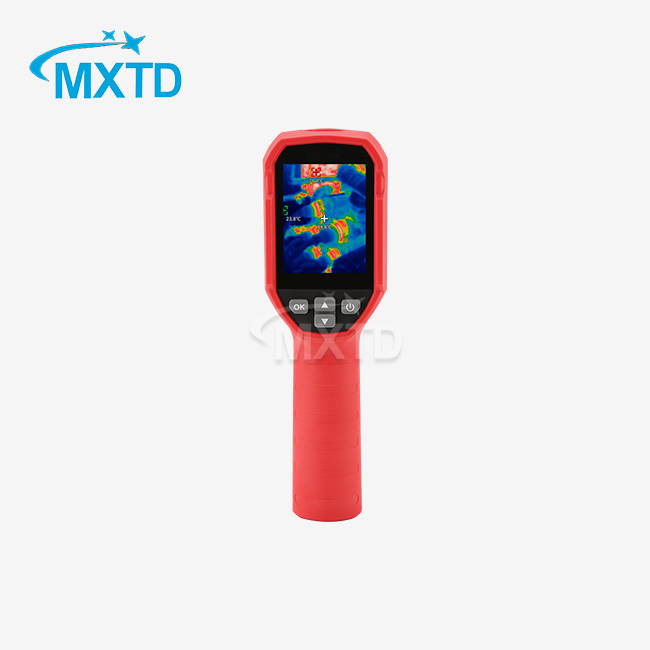

Основные преимущества и ограничения UTi120S

UTi120S — это практичный и экономичный тепловизор начального уровня , идеально подходящий для ситуаций с ограниченным бюджетом и для простых плановых проверок.

Основные преимущества

Отличное соотношение цены и качества: будучи моделью начального уровня, она имеет весьма конкурентоспособную цену, значительно снижая барьер для использования тепловизионной технологии как для отдельных энтузиастов, так и для стартапов .

Длительное время автономной работы: благодаря встроенному аккумулятору большой емкости устройство может работать непрерывно более 9 часов на одном полном заряде , что лучше, чем у многих моделей высокого класса.

Плавная частота обновления: Благодаря высокой частоте обновления 25 Гц изображение в реальном времени получается невероятно плавным, практически без рывков и задержек при прокрутке.

Прочный и долговечный: обладает степенью защиты от пыли и воды IP54 и протестирован на устойчивость к падению с высоты 2 метров , что позволяет использовать его в самых суровых условиях.

Программная поддержка: Также поддерживается подключение к ПК под управлением Windows для онлайн и офлайн анализа температуры , что упрощает создание отчетов о тестировании.

Основные ограничения

Разрешение инфракрасного излучения относительно низкое: всего 120 × 90 (10 800 пикселей), что приводит к размытому изображению. Сложно точно определить местоположение источников тепла в плотно расположенных компонентах печатной платы (таких как резисторы и конденсаторы 0603 и 0402), поэтому этот метод больше подходит для наблюдения за источниками тепла на больших площадях.

Отсутствие возможности объединения изображений в видимом свете: устройство имеет только инфракрасную линзу и не поддерживает объединение изображений в видимом и инфракрасном свете (двойное объединение света). В сценариях со сложной кабельной системой или многоуровневым расположением устройств сложно определить конкретный соответствующий компонент, глядя только на инфракрасное изображение.

Верхний предел измерения температуры несколько ниже: диапазон измерения температуры обычно составляет от -20℃ до 400℃, что не может удовлетворить потребности сверхвысокотемпературных промышленных условий, таких как плавильные печи и высокотемпературные котлы .

Основные преимущества и ограничения UTi260B

UTi260B — это профессиональный универсальный тепловизор , пользующийся большой популярностью среди цифровых блогеров, инженеров по техническому обслуживанию и сотрудников инспекционных служб предприятий.

Основные преимущества

Инфракрасная съемка высокого разрешения: разрешение инфракрасного изображения достигает 256 × 192 (49 152 пикселей), что более чем в 4 раза превышает разрешение UTi120S. Изображение отличается высокой детализацией, а определение местоположения мельчайших очагов перегрева (таких как утечки тока на печатной плате или короткие замыкания микросхем) осуществляется с высокой точностью .

Поддерживает двойное слияние света: оснащен двумя линзами инфракрасного и видимого света (640 × 480). Поддерживает несколько режимов, таких как тепловизионная съемка, «картинка в картинке» и тепловое слияние, которое позволяет накладывать карты температуры на физические контуры устройства, что упрощает определение того, какой выключатель или провод нагревается.

Расширенный диапазон измерения температуры: Диапазон измерения температуры увеличен до -20℃ – 550℃, что позволяет легко соответствовать более строгим требованиям промышленных испытаний при высоких температурах .

Улучшенная защита промышленного уровня: уровень защиты повышен до IP65 (полностью пыле- и водонепроницаемый), а также обеспечивается защита от падения с высоты 2 метров, что выводит безопасность и долговечность корпуса на новый уровень .

Удобный интерфейс и возможности расширения: устройство использует стандартный интерфейс Type-C и поддерживает проекцию на экран в реальном времени, а также обработку данных для анализа графиков на ПК .

Основные ограничения:

Немного больше и тяжелее: Чтобы вместить больший сенсор и двойные объективы, его корпус немного толще и тяжелее, чем у UTi120S, что делает его менее портативным .

Цена относительно высока: из-за существенного улучшения аппаратной конфигурации (пиксели, двойная камера, IP65) его розничная цена значительно выше, чем у UTi120S, что делает его более дорогим вариантом для пользователей, которые используют его очень нечасто.

Ограничения в сверхточной макросъемке: несмотря на хорошее разрешение, фокусировка непосредственно на чрезвычайно мелких компонентах без дополнительного макрообъектива все еще несколько затруднена при ремонте очень маленьких материнских плат с чипами мобильных телефонов.

Сравнение инфракрасных тепловизоров UTi120S и UTi260B
