Изменение спроса на цифровые осциллографы высокого разрешения для базовых станций, расположенных на большой высоте

Высотные базовые станции являются ключевой инфраструктурой интегрированных сетей связи «земля-воздух-космос» стандартов 5G/5G-A. Они включают в себя различные типы, такие как башни на крышах зданий, высокогорные базовые станции, базовые станции на сверхвысоких башнях высотой в сотни метров и стратосферные воздушные базовые станции, и в основном используются для решения проблем покрытия связи в «слепых зонах» наземных сетей, таких как горные районы, морские акватории, пустыни и низковысотные воздушные пространства. По сравнению с обычными наземными станциями, высотные станции в течение длительного времени развернуты в экстремальных условиях: на больших высотах, в подвешенном состоянии, при сильных ветровых колебаниях, резких перепадах температур и сложных электромагнитных помехах. Системы приемо-передачи радиочастотного сигнала, электропитания, синхронизации сигнала и управления лучами чрезвычайно подвержены скрытым искажениям сигнала и переходным сбоям.

Традиционные 8-разрядные цифровые осциллографы характеризуются высоким уровнем квантово-шумового искажения, недостаточной способностью различать слабые сигналы и высоким уровнем фонового шума, что не позволяет точно улавливать такие мельчайшие аномалии в работе высотных базовых станций, как пульсации на уровне микровольт, фазовые дрейфы и искажения модуляции, и затрудняет выполнение требований по высокоточной калибровке показателей связи и длительным испытаниям на надежность. Цифровые осциллографы высокого разрешения (с аппаратным разрешением 12/16 бит) благодаря сверхвысокой точности квантования, сверхнизкому уровню шума, возможности многоканальных измерений с фазовой согласованностью и способности к длительной фиксации переходных процессов стали основным испытательным оборудованием для разработки и типовой сертификации высотных базовых станций связи, заводской калибровки, эксплуатации и технического обслуживания в полевых условиях на высоте, а также для определения причин неисправностей и оптимизации радиочастотных характеристик.

Основные проблемы, возникающие при эксплуатации высотных базовых станций связи:

Условия развертывания высотных базовых станций связи существенно отличаются от условий наземных станций. Оборудование длительно подвергается воздействию открытых пространств, высоких помех, больших перепадов температур и сложных интерференций, что приводит к дрейфу и ухудшению электрических и радиочастотных характеристик, а также к появлению скрытых неисправностей, которые невозможно обнаружить с помощью обычных тестов. Это значительно усложняет тестирование по сравнению с обычным наземным оборудованием.

Основные характеристики высотных базовых станций:
Во-первых, резкие перепады температуры и влажности: дневной и ночной перепад температур на высоте может достигать от -40 °C до 65 °C. Низкие температуры приводят к фазовому сдвигу радиочастотных устройств и увеличению внутреннего сопротивления источника питания, а высокие температуры вызывают тепловое дрейф усилителей мощности, что приводит к динамическому ухудшению радиочастотных характеристик в зависимости от температуры; Во-вторых, постоянные механические вибрации: сильные ветры и турбулентность воздушных потоков на высоте вызывают постоянные микровибрации, приводящие к ослаблению соединений РЧ-разъемов, колебаниям импеданса линий и смещению направления луча; В-третьих, сложная электромагнитная обстановка: на высоте отсутствуют преграды, что приводит к высокой плотности космических лучей, атмосферного статического электричества и паразитных помех соседних частот, на которые накладываются помехи от многочисленных базовых станций, использующих одни и те же или соседние частоты, что очень легко вызывает искажения модуляции и появление паразитных сигналов; в-четвертых, чрезвычайно высокие потери при передаче: потери на тракте связи на больших расстояниях в высотных условиях могут достигать 190–210 дБ, а оборудование обладает крайне низкой устойчивостью к незначительным колебаниям сигнала, дрейфу мощности и отклонениям в синхронизации; в-пятых, высокая сложность эксплуатации и технического обслуживания: высокие затраты на монтаж, демонтаж и ремонт высотных башенных станций и воздушных базовых станций, сложность воспроизведения и локализации неисправностей, а также строгие требования к возможности отслеживания источника неисправностей при тестировании.

Проблемы, с которыми сталкиваются цифровые осциллографы, используемые в традиционных тестах:
Невозможность количественной оценки слабых искажений модуляции РЧ: ошибки EVM, фазовый шум и незначительные отклонения частоты в высотных базовых станциях представляют собой слабые искажения сигнала уровня милливольт; традиционные 8-разрядные осциллографы имеют всего 256 уровней квантования, а квантовый шум перекрывает мелкие искажения, что не позволяет точно оценить точность модуляции, в результате чего невозможно определить причину аномалий пропускной способности сети и коэффициента ошибок

Трудность регистрации переходных колебаний питания и низкочастотного пульсации: в условиях низких температур на высоте динамические колебания нагрузки на источник питания базовой станции значительны; мгновенное включение и выключение усилителя мощности вызывает падение напряжения в миллисекундах и низкочастотную пульсацию в микровольтах; у обычных осциллографов слишком высокий уровень шума, что не позволяет отличить нормальные колебания от аномального ухудшения, что в долгосрочной перспективе может привести к перезапуску оборудования и отключению сотовых сетей

Невозможность проверки фазовой согласованности многоканальных лучей: технологии Massive MIMO и фазовисправное формирование лучей на высотных базовых станциях предъявляют чрезвычайно высокие требования к фазовой синхронизации каналов; малейшее фазовое отклонение может привести к смещению луча, провалу покрытия и усилению помех; традиционное тестовое оборудование не способно обеспечить высокоточные синхронные измерения по нескольким каналам.

Сложность отслеживания источников случайных переходных помех: электромагнитные помехи на высоте характеризуются случайностью и прерывистостью; кратковременные импульсные помехи и скачки по времени могут вызывать мгновенные ошибки кода, задержки и обрывы связи; обычные осциллографы имеют недостаточную глубину памяти и низкую точность запуска, что не позволяет фиксировать кратковременные аномальные сигналы, а значит, невозможно воспроизвести и проанализировать неисправность.

Системные погрешности, вызванные температурным дрейфом окружающей среды, невозможно откалибровать: обычные статические испытания при комнатной температуре не могут имитировать условия эксплуатации на высоте во всем диапазоне температур; оборудование соответствует заводским спецификациям, но при эксплуатации на высоте его характеристики значительно ухудшаются, что приводит к несоответствию тестовых данных фактическому состоянию.

Требования к высокоразрешающим цифровым осциллографам для высотных базовых станций связи:

Цифровые осциллографы высокого разрешения, учитывая особенности тестирования высотных базовых станций («высокая точность РЧ, сильные помехи окружающей среды, динамические температурные дрейфы, частые переходные сбои»), обеспечивают полную адаптацию по пяти параметрам: точность аппаратного обеспечения, контроль шума, захват переходных процессов, многоканальная синхронизация и адаптация к окружающей среде, что позволяет решить проблемы, характерные для традиционных методов тестирования.

Сверхвысокая точность квантования, точная идентификация мельчайших РЧ-искажений: Встроенное разрешение 12 бит/16 бит, количество уровней квантования 4096–65536, что в 16–64 раза превосходит точность 8-битных устройств. Позволяет точно улавливать колебания сигнала в диапазоне микровольт, эффективно квантовать скрытые проблемы РЧ, такие как незначительные ошибки EVM, фазовые дрейфы и неравномерность амплитуды, и удовлетворяет требованиям к высокоточному тестированию показателей модуляции высотных базовых станций 5G/5G-A.

Аппаратная архитектура со сверхнизким уровнем собственного шума, выдающаяся способность к тестированию в условиях помех: благодаря использованию малошумящего входного усилителя, оптимизации экранирования и аппаратной фильтрации прибор имеет чрезвычайно низкий уровень собственного шума. Он способен отделять полезный радиочастотный сигнал от окружающего шума в сложной среде с высоким уровнем электромагнитных помех на высоте, достоверно воспроизводить форму модулированной волны, временную последовательность импульсов и спектральные характеристики, что позволяет избежать ошибочной интерпретации шума.

Многоканальная высокоточная синхронная выборка, адаптированная для тестирования фазовых антенных решеток: поддержка многоканального фазового синхронного сбора данных с точностью синхронизации на уровне наносекунд, что позволяет точно тестировать согласованность амплитуд, фазовые отклонения и ошибки синхронизации формирования луча в системах MIMO с большим количеством каналов, решая проблемы смещения луча и неравномерного покрытия в высотных базах с фазовыми антенными решетками.

Большой объем памяти + расширенные функции триггера, фиксация прерывистых переходных сбоев: оснащен памятью объемом более 100 МБ, поддерживает такие расширенные функции, как оконный триггер, импульсный триггер, триггер по таймауту, триггер по глайку и т. д., что позволяет в течение длительного времени непрерывно записывать сигналы, генерируемые базовой станцией, точно фиксируя случайные аномалии, такие как падение напряжения в миллисекундах, мгновенные скачки помех и нарушения синхронизации, обеспечивая отслеживаемость и воспроизводимость сбоев.

Широкий диапазон рабочих температур, стабильная работа в любых условиях на высоте: модели промышленного класса поддерживают стабильную работу в широком диапазоне температур от -40 °C до 70 °C, имеют крайне низкий коэффициент температурного дрейфа, подходят для условий с дневными и ночными перепадами температур на высоте, а также для работы при низких температурах и низком давлении; обеспечивают калибровку характеристик во всем диапазоне температур, устраняя расхождения между результатами тестирования при нормальной температуре и фактическими характеристиками работы на высоте.

Портативность и автономное питание, приспособленность к эксплуатации и техническому обслуживанию на высоте: портативные моноблочные модели отличаются легким весом и длительным временем автономной работы, не требуют подключения к внешнему источнику питания и могут напрямую использоваться для диагностики базовых станций на вышках и выборочной проверки оборудования на высоте, что делает их пригодными для работы в полевых условиях без стационарного электропитания и в ограниченном рабочем пространстве.

Распределение использования цифровых осциллографов высокого разрешения на высотных базовых станциях:

Высокоточные испытания радиочастотного излучения и модуляции
РЧ-система высотных базовых станций является ключевым фактором, определяющим качество связи. В условиях длительной эксплуатации на высоте температурная дрейф усилительных устройств, незначительное ослабление соединений и электромагнитные помехи могут привести к искажению модулированной сигнатуры, что вызывает ухудшение показателя EVM, превышение допустимых значений утечки в соседний канал (ACLR) и повышение уровня спектральных помех, что напрямую приводит к снижению скорости передачи данных для пользователей и созданию помех для соседних секторов.
Осциллографы высокого разрешения, благодаря высокоточному сбору сигналов, точно воспроизводят сигналы IQ-модуляции, количественно оценивают погрешности амплитуды, фазы и джиттер EVM в условиях высокогорья, сравнивают различия в показателях при нормальной температуре и в условиях высоких и низких температур, а также точно локализуют скрытые искажения в радиочастотной цепи; в сочетании со встроенной функцией спектрального анализа FFT, они позволяют проводить детальное тестирование спектральных шаблонов, паразитных сигналов и показателей утечки в соседние каналы, выявлять ухудшение радиочастотных характеристик, вызванное электромагнитными помехами на высоте, и предоставлять точные данные для калибровки радиочастотных параметров и оптимизации алгоритмов температурной компенсации усилителей мощности, обеспечивая надежность связи на больших расстояниях и в условиях высоких потерь.

Тестирование согласованности массивных MIMO и фазовых антенных решеток
В базовых станциях нового поколения, установленных на большой высоте, широко используются технологии Massive MIMO и фазированной антенной решетки, которые обеспечивают направленное покрытие и подавление помех за счет фазовой синхронизации многоканальных сигналов. Вибрации на большой высоте и температурные перепады очень легко приводят к неравномерному усилению и фазовому несоответствию между каналами, что вызывает смещение направления луча, появление зон с плохим покрытием и снижение усиления сигнала. Это является основной скрытой причиной нестабильности покрытия базовых станций, расположенных на большой высоте.
Благодаря возможности многоканального синхронного сбора данных высокоразрешающие осциллографы позволяют одновременно отслеживать входные и выходные сигналы нескольких радиочастотных каналов, точно измерять разницу амплитуд, фазовые сдвиги и ошибки синхронизации между каналами, а также количественно оценивать дрейф согласованности каналов, вызванный вибрациями на большой высоте и температурными изменениями; Благодаря длительной записи динамических сигналов можно проверить стабильность сигналов в процессе переключения и сканирования лучей, выявить такие проблемы, как скачки лучей и искажения формирования, оптимизировать параметры калибровки антенной решетки, а также повысить равномерность и стабильность покрытия в воздушном пространстве на большой высоте и над морской гладью.

Тестирование пульсаций и переходной стабильности систем питания на высоте
РЧ-усилители и блоки основной полосы частот высотных базовых станций относятся к оборудованию с динамической нагрузкой; мгновенный запуск и остановка, а также переключение мощности вызывают резкие колебания нагрузки. В сочетании с ухудшением характеристик аккумуляторов и модулей питания, вызванным низкими температурами на высоте, это приводит к появлению таких проблем, как мгновенные падения напряжения, повышение высокочастотных пульсаций и колебания питания, что вызывает перезапуск блока основной полосы частот, сбои в работе РЧ-модулей и мгновенные перебои в обслуживании.

Благодаря сверхвысокой способности различать слабые сигналы, осциллографы высокого разрешения могут точно фиксировать пульсации питания на уровне микровольт, перепады напряжения в миллисекундах, импульсы включения и скачки нагрузки в условиях всего диапазона температур на высоте, а также количественно оценивать стабильность питания при малой, большой и мгновенной пиковой нагрузке; Выявляют скрытые риски, такие как дрейф стабилизатора напряжения, снижение емкости фильтрующих конденсаторов при низких температурах и запаздывание динамического отклика источника питания, оптимизируют резервирование источников питания и стратегии питания при низких температурах, полностью устраняя проблемы с периодическими сбоями в работе высотных базовых станций, вызванные нестабильностью питания.

Тестирование синхронизации базовой полосы и целостности сигналов высокоскоростных шин
В высокогорных базовых станциях передача данных между блоками базовой полосы и радиочастотными блоками осуществляется по высокоскоростной дифференциальной шине, при этом синхронизация и целостность сигнала напрямую определяют точность демодуляции данных. Вибрации на высоте и температурные дрейфы могут легко вызвать колебания импеданса дифференциального сигнала, смещение синхронизации и увеличение джиттера, что приводит к ошибкам в данных, задержкам в передаче и потере пакетов.

Осциллографы высокого разрешения позволяют с высокой точностью регистрировать высокоскоростные дифференциальные сигналы, точно измерять параметры фронта нарастания, фронта спада, джиттера, задержки и диаграммы глаза, а также выявлять проблемы затухания сигнала, перекрестных помех и временных сбоев в условиях высокогорья; сравнивать отклонения стандартной синхронизации от фактической синхронизации, полученной в условиях высокогорья, выявлять скрытые неисправности в обработке базовой полосы и передаче данных, оптимизировать параметры согласования шины, обеспечивая стабильность и точность высокоскоростной передачи данных базовой станцией

Выявление помех в полевых условиях и анализ причин неисправностей
Характеристики беспрепятственной передачи данных на высотных базовых станциях делают их чрезвычайно уязвимыми для паразитных помех, вызванных космическими лучами, атмосферным электростатическим зарядом, соседними базовыми станциями и низколетящими беспилотными летательными аппаратами. Помехи носят случайный, кратковременный и спорадический характер, что затрудняет их обнаружение традиционным оборудованием. В долгосрочной перспективе это проявляется в виде спорадических задержек в сети, кратковременных обрывов связи и колебаний скорости передачи данных, что значительно затрудняет локализацию неисправностей.

Осциллографы высокого разрешения, благодаря большому объему памяти и точным функциям запуска, могут вести круглосуточную запись сигналов работы базовой станции, точно фиксируя искажения сигналов, аномалии спектра и скачки во времени в момент возникновения помех; Благодаря интеграции анализа сигналов во временной и частотной областях можно отличить внутренние неисправности оборудования от внешних помех, возникающих в условиях высотного пространства, а также точно определить диапазон частот и источник помех. Это обеспечивает реальные данные для оптимизации частот базовых станций, модернизации экранирования и обновления алгоритмов подавления помех, что значительно снижает затраты на диагностику и обслуживание высотных базовых станций.

Например:

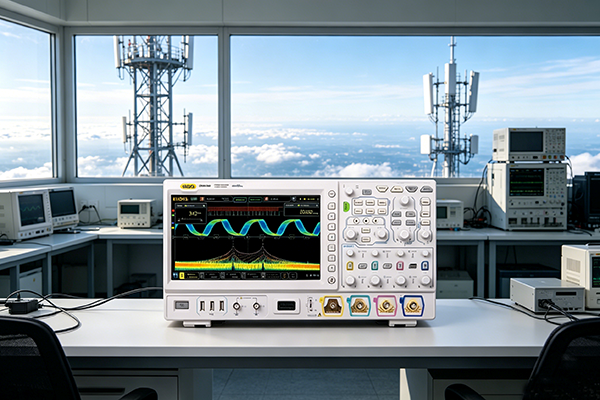

Цифровые осциллографы высокого разрешения серии MSO/DS7000
Цифровые осциллографы серии MSO7000/DS7000 от RIGOL — это высокопроизводительные осциллографы среднего класса, основанные на собственной ASIC-микросхеме и технологической платформе UltraVision II. Они объединяют в себе функции осциллографа, логического анализатора, генератора произвольных сигналов и других приборов. Модели серии MSO, такие как MSO7054, дополнительно оснащены функцией логического анализатора с 16 цифровыми каналами.
Интеграция многофункционального прибора: в приборе объединены функции цифрового осциллографа, генератора сигналов (опция), цифрового вольтметра, высокоточного частотомера, аккумулятора и анализатора протоколов.
Высокоскоростная выборка и сверхбольшой объем памяти: при чрезвычайно высокой частоте выборки 10 ГГц/с по-прежнему обеспечивается объем памяти до 500 Мточек, что гарантирует длительную запись сигналов без искажений.
Чрезвычайно высокая частота обновления сигналов: частота обновления достигает 600 000 wfms/s, что позволяет эффективно фиксировать случайные переходные процессы и аномальные сигналы.

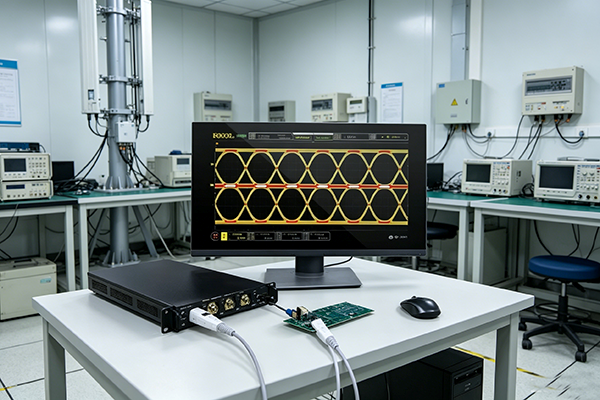

Цифровые осциллографы высокого разрешения серии DS8000-R
Под высококлассным обозначением 8000 компания RIGOL представила в основном две основные линейки осциллографов: компактные стоечные цифровые осциллографы серии DS8000-R, предназначенные для автоматизированного тестирования и системной интеграции.
Серия DS8000-R (например, модель DS8204-R) воплощает в себе передовые характеристики настольной серии MSO8000 в тонком корпусе без экрана высотой 1U и шириной 0,5U. Она специально разработана для интеграции в шкафы, автоматизированных линий тестирования и многоканального сбора данных.
Сверхвысокая плотность и синхронизация нескольких приборов: поддержка схем синхронного запуска нескольких приборов, с использованием синхронизатора можно расширить до синхронного сбора данных по 512 каналам, с крайне низким уровнем джиттера между приборами (типичное значение <200 псRMS).

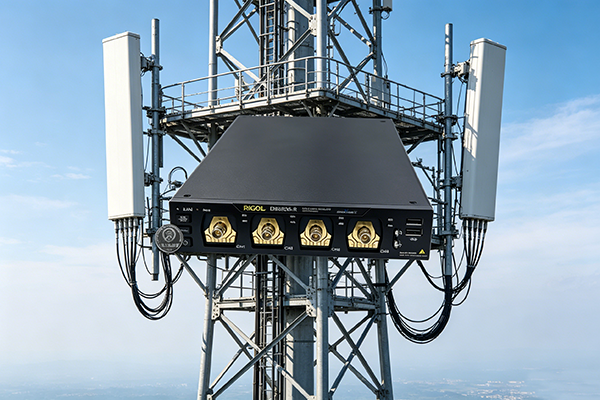

Чрезвычайная устойчивость к экстремальным условиям: благодаря отсутствию ЖК-дисплея минимальная рабочая температура достигает -40 °C, что делает устройство идеальным для мониторинга сигналов в полевых условиях в экстремальных условиях.
Удобный автономный режим работы: несмотря на отсутствие экрана, устройство оснащено встроенным веб-интерфейсом Web Control; также можно подключить внешний монитор через разъем HDMI, а через разъемы USB — мышь и клавиатуру, чтобы работать с устройством отдельно, как с настольным компьютером.

Выводы:

Высотные базовые станции связи являются ключевыми узлами интегрированной сети «воздух-земля-космос», а стабильность их работы, точность сигнала и устойчивость к помехам напрямую определяют качество покрытия связи на всей территории и надежность сети. Скрытые проблемы, вызванные особыми условиями высотного пространства, такие как микроискажения радиочастотного сигнала, переходные колебания напряжения питания, фазовое несоответствие антенных решеток и случайные электромагнитные помехи, являются основными факторами, ограничивающими производительность базовых станций и эффективность их эксплуатации и технического обслуживания. Цифровые осциллографы высокого разрешения, благодаря сверхвысокой точности квантования, сверхнизкому уровню шума, многоканальным синхронным измерениям, точному улавливанию переходных процессов и стабильной работы во всем диапазоне температур полностью компенсируют недостатки традиционного испытательного оборудования, такие как недостаточная точность, невозможность отслеживания скрытых неисправностей и плохая адаптивность к условиям окружающей среды. Они всесторонне поддерживают исследования и оптимизацию высотных базовых станций связи, заводскую калибровку, проверку надежности в условиях окружающей среды и эксплуатацию и техническое обслуживание при неисправностях в полевых условиях, эффективно повышая точность покрытия, стабильность передачи и помехоустойчивость высотных сетей связи.
