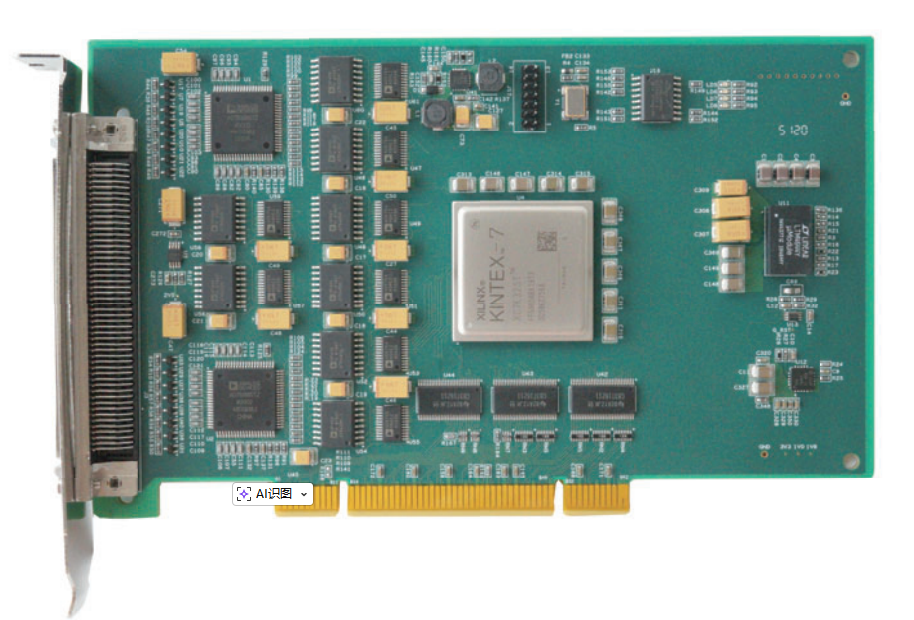

16 – маршрутный аналоговый вход, 16 – маршрутный аналоговый выход
Функциональный характеристика
Стандартная планка PXle/CPCI/PCle/ PCle/PCl 3U
Количество каналов :16 входов и 2 выходов. Диапазон ввода и вывода напряжения: минус 10V
Во-первых, аналоговый ввод
1.Разрешение :16 bit
2.Выходн сопротивлен – 2 не больш 20 Ωm
3.Коэффициент сжатия 0,5 V/ m s
4.Точность: 0,1% ФСР (среднее значение)
5. 10mA на одной дороге и 100mA в целом
6.Рисунок 6: статический выход
7. Программное обеспечение управляет соответствующим напряжением на выходе порта da
8. Диапазон частот сигнала (— 3dB): 1,5 МГЦ
9. ввест сопротивлен: Ωm 117/2pF
10.Коэффициент отбора :1MSp5, несколько каналов :500KSpS
11.Точность: погрешность смещения :+ 2,5 мв, погрешность усиления :+ 1,5 мв
12. Максимальное входное напряжение: отключение электричества :+25V; Электричество :+25V
13. Режим сбора: однократный, непрерывный сбор, сбор после активации
14.Метод калибровки: ручная калибровка
Во-вторых, аналоговый выход
1.Разрешение :16bit
2. Коэффициент обновления данных :1MSpS
3. Сопротивление на выходе: 20Q
4.Мощность выходного двигателя :10mA(каждый путь)
5. Выходной режим: статический выход, обновленный выход, циклический выход
6. Погрешность синхронизации: любая погрешность между двумя каналами меньше, чем 100ns
7.Точность: смещение: минус 1мв, погрешность увеличения :+2.0 мв
8.Метод калибровки: ручная калибровка
Описание
маркер
Добро пожаловать в компанию ООО Сиань Минси Тайда Информационные Технологии! Перед вами шасси с нулевым слотом и различные функциональные платы. Шасси NI совместимы с нашими платами, включая:
1) Плату генерации секундных импульсов – формирует высокоточный синхронизирующий сигнал с периодом 1 секунда;
2) Многопортовую последовательную плату -расширяет компьютерные возможности за счет дополнительных последовательных портов для параллельной связи с несколькими устройствами;
3) Плату синхронизации времени -обеспечивает компьютерную систему высокоточной временной информацией и внешней синхронизацией через шины PXI/CPCI, передавая временные данные и синхронизирующие сигналы для согласования системного времени. Вся продукция производится компанией MXTD напрямую – производитель, прямые поставки.
Технические условия
1.Физический размер:
Стандартный размер карты PXle/PXI/CPCI 3U, 160mx100mx20mm, с разницей в 0,2 мм
Стандартный размер PCle/PCl — 175mx106mx20mm, с разрешением меньше 0,2 мм
2.Показатель интерфейса:
Интерфейс PXI/CPCI/PCI поддерживает 32bit, 33mz, 132MB/S
PXle/PCle поддерживает x4, 4Gbps
3.Рабочая среда:
1 ).коммерческ: – 20 ℃ + 60 ° C
2). промышлен: – 40 ℃ + 70 ℃
3 ).хранен температур: – 55 ℃ ℃ – + 85 ℃ ℃
4).Относительная влажность :5-90%(без геля)
Поддержка программы:
Операционная система:
С пометк: 95/2000/2003 / XP / 7/10
Сдела на заказ: Linux/VxWorks/RTX/LabVIEW RT
Программное обеспечение: программа для динамической библиотеки драйвера
Модель.
1.Первая модель: CPCI-5141
Спецификация: PXI/CPCI шина, +10V, 16 входов, 16 выходов, аналоговый входной табло
2.Модель: PCI-5141
Спецификация: шины PCI, +10V, 16 входов, 16 выходов, аналоговый входной табло
3 .Модель: PCIe-5141
Спецификация: PCIe шина, +10V, 16 входов, 16 выходов, аналоговая входная плата
4.Модель: PXIe-5141
Спецификация: PXIe шина, +10V, 16 входов, 16 выходов, аналоговая входная плата
