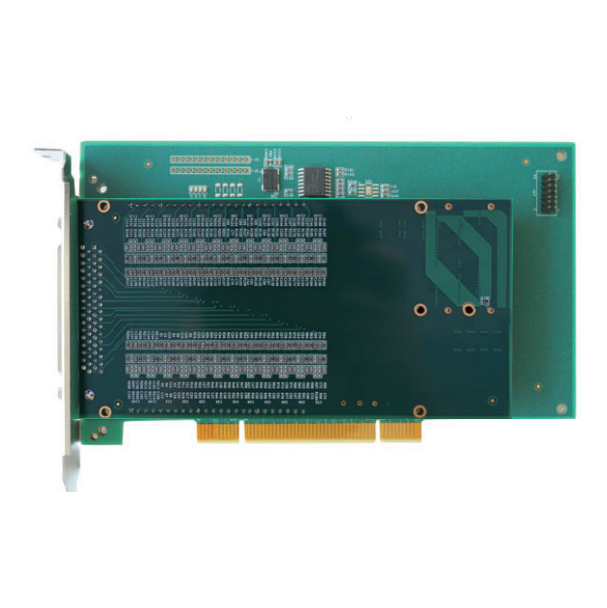

Карта интерфейса связи на 24 канале CAN
Функциональный характеристика
карта уровня 3U стандартной PXIe/CPCI/PCI/pci
一. Количество каналов :24 канала для передачи
1. Поддержка протоколов CAN2.0A и CAN2.0B
2. Канал отправки 64KBx32 FIFO на каждой дороге
3. 1MBx32 FIFO на канал приема
4.Передача и получение фифо перезагрузки
5.Коэффициент 5,kbps – 10Kbps – 1000Kbps, который может быть установлен для 6.получения и отправки
7.Добавьте темпоральную маркировку.
8.Поддержка пускового сигнала.
9.Фильтрация сигнала 8
二、Формат 9. стандартные CAN-данные для получения и отправки могут быть установлены отдельно
Во-вторых, поддерживаются различные форматы фреймов, поддерживаемые CAN communications: стандартные фреймы данных, стандартные фреймы телепередачи, расширенные фреймы данных, расширенные фреймы дальнего действия
1. Поддержка коэффициента 10 KBPS, 20Kbps, 50Kbps, 100Kbps, 125Kbps, 200Kbps, 400Kbps, 800Kbps, 1000Kbps
Поддержка фильтрации кадров
3. Поддержка пускового пускового передатчика и функции приема при включении ленты
Поддержка буфера полностью нарушена
Описание
маркер
Добро пожаловать в компанию ООО Сиань Минси Тайда Информационные Технологии! Перед вами шасси с нулевым слотом и различные функциональные платы. Шасси NI совместимы с нашими платами, включая:
1) Плату генерации секундных импульсов – формирует высокоточный синхронизирующий сигнал с периодом 1 секунда;
2) Многопортовую последовательную плату -расширяет компьютерные возможности за счет дополнительных последовательных портов для параллельной связи с несколькими устройствами;
3) Плату синхронизации времени -обеспечивает компьютерную систему высокоточной временной информацией и внешней синхронизацией через шины PXI/CPCI, передавая временные данные и синхронизирующие сигналы для согласования системного времени. Вся продукция производится компанией MXTD напрямую – производитель, прямые поставки.
Во-первых, технические условия
1.Физический размер:
Стандартный размер карты PXIe/PXI/CPCI 3U, 160mx100mx20mm, с разницей в 0,2 мм
Стандартный размер PCIe/PCI — 175mx106mx20mm, с разницой меньше 0,2 мм
Показатель интерфейса:
Интерфейс PXI/CPCI/PCI поддерживает 32bit, 33mz, 132MB/s
PXle/PCle поддерживает x4, 4Gbp
2.Рабочая среда:
1）. коммерческ: – 20 ℃ + 60 ℃
2）. промышлен: – 40 ℃ + 70 ℃
3）. хранен температур: – 55 ℃ + 85 ℃
4）.Относительная влажность :5-90%(без геля)
3.Поддержка программного обеспечения
Операционная система:
Windows 98/2000/2003/XP/7/10
Сдела на заказ: Linux/VxWorks/RTX/LabVIEW RT
Программное обеспечение: программа для динамической библиотеки драйвера
Модель.
CPCI-3302: PXI/CPCI шина, 24 – канальная канистра, планка шины связи
PCI-3302: PCI шина, 24 – канальная канистра, планка шины связи
PCle-3302: PCle maшины, 24 – канальная канистра, карты maшины коммуникаций
PXIe-3302: PXIe шина, 24 – канальная канистра, платная карта магистральных коммуникаций
