Изменения спроса на межплатные разъемы для датчиков и адаптеры жгутов проводов в моторных отсеках автомобилей.

Соединительные устройства мостового типа между кабелями и печатными платами

Соединители «провод-плата» — это основные соединительные устройства, которые соединяют провода с печатными платами, выступая в качестве интерфейса между внешними кабелями и печатной платой для реализации ввода/вывода сигналов и питания. Их основная функция — решение задачи сопряжения «кабель-печатная плата», что делает их ключевым компонентом для внутренних соединений в электронных устройствах.

Точная подгонка и соединение с печатной платой: Соединители «провод-плата» состоят из двух частей: разъема на печатной плате (обычно крепится к печатной плате с помощью поверхностного монтажа или пайки сквозных отверстий) и штекера на конце провода (подключается к кабелю с помощью обжима или пружинного зажима). Конструкция должна точно соответствовать монтажным размерам печатной платы и диаметру отверстий для обеспечения стабильности после пайки или фиксации. Их расположение контактов доступно в однорядной и многорядной конфигурациях с относительно свободным расстоянием между контактами, в основном более 1,0 мм, для соответствия различным характеристикам кабелей и упрощения производства. Некоторые миниатюрные изделия позволяют уменьшить расстояние между контактами до 0,5 мм, чтобы удовлетворить потребности миниатюрных устройств.

Подходящие для передачи сигналов на низких и средних скоростях с обеспечением целостности сигнала, разъемы типа «провод-плата» обеспечивают электрические характеристики, сопоставимые с разъемами типа «провод-провод» и «плата-плата». Они в основном предназначены для передачи сигналов и питания на низких и средних скоростях. Из-за сопротивления и помех в проводах передача высокочастотных и высокоскоростных сигналов затруднена, что делает их более подходящими для передачи питания или низкочастотных сигналов. Они играют стабильную роль в обеспечении базовой работы оборудования. Их контактное сопротивление низкое, обычно ≤15 мОм, а сопротивление изоляции высокое, что эффективно предотвращает утечки и помехи сигнала. Пропускная способность по току обычно составляет 1–5 А, а диапазон адаптируемого напряжения охватывает низкое, среднее и высокое напряжение, удовлетворяя потребности большинства электронных устройств в передаче питания и сигналов.

Высокая гибкость и простота обслуживания: разъемы типа «провод-плата» обеспечивают исключительную гибкость сборки. Разъем можно закрепить на печатной плате с помощью автоматизированного паяльного оборудования, а подключение штекера и кабеля удобно, что облегчает массовое производство. Одновременно с этим, подключаемая конструкция упрощает ремонт и техническое обслуживание оборудования. Например, при замене внешних кабелей нет необходимости разбирать печатную плату; достаточно просто подключить и выключить штекер, что значительно повышает эффективность обслуживания. Высокая адаптивность позволяет гибко выбирать количество контактов, расстояние между ними и методы подключения в зависимости от размера печатной платы и характеристик кабеля, удовлетворяя индивидуальные потребности проектирования различных электронных устройств. Доступны соответствующие модели — от микроустройств в бытовой электронике до больших печатных плат в промышленном оборудовании.

Требования к преобразователям датчиков и жгутов проводов в моторном отсеке автомобиля для использования с разъемами типа «провод-плата» (W2B)

Разъемы типа «провод-плата» (W2B), являясь основными соединительными устройствами, связывающими внешние кабели с печатными платами (PCB), стали «критически важным мостом» для передачи сигналов и питания между датчиками моторного отсека, адаптерами жгутов проводов и ЭБУ (электронными блоками управления) и платами управления благодаря своим точным характеристикам соединения, надежной передаче и хорошей адаптации к окружающей среде. Автомобильные жгуты проводов, выполняющие роль «нервов и кровеносных сосудов» автомобиля, могут достигать 5-8 метров в длину только в моторном отсеке бензинового автомобиля. Эти жгуты должны соединять различные датчики и исполнительные механизмы двигателя, а разъемы W2B являются основными компонентами для обеспечения точного сопряжения между жгутами проводов и печатной платой, напрямую определяя стабильность, надежность и точность управления электронной системой моторного отсека.

Требования к подключению датчиков в моторном отсеке. Датчики и адаптеры жгутов проводов в моторном отсеке автомобиля являются основными компонентами электронной системы управления двигателем. Их рабочие характеристики напрямую определяют логику применения и требования к производительности разъемов «провод-плата». Датчики в моторном отсеке являются «чувствительными органами» для определения рабочего состояния двигателя. К распространенным датчикам в моторном отсеке относятся датчики положения коленчатого вала, датчики положения распределительного вала, датчики давления на впуске, датчики температуры охлаждающей жидкости, кислородные датчики и датчики давления масла. Все эти датчики должны быть соединены с платой управления (PCB) с помощью кабелей, что делает их основными носителями для разъемов «провод-плата».

С точки зрения подключения, соединение между датчиками и платой управления имеет три основные характеристики: во-первых, точная передача сигнала; во-вторых, надежное соединение. Непрерывная вибрация и циклы высоких/низких температур, возникающие во время работы двигателя, могут легко привести к плохому контакту разъема, поэтому разъемы должны обладать отличной вибростойкостью и устойчивостью к высоким/низким температурам для предотвращения прерывания сигнала; и в-третьих, адаптивность при установке. В моторном отсеке много компонентов и ограниченное пространство, а датчики установлены в различных местах (некоторые вблизи высокотемпературных компонентов, таких как блок двигателя и выпускной коллектор), что требует от разъемов «провод-плата» миниатюрной и легкой конструкции для адаптации к ограниченному пространству установки.

Требования к подключению адаптеров жгута проводов моторного отсека
Жгут проводов моторного отсека — это «нервная сеть» автомобильной электронной системы, отвечающая за соединение различных датчиков, исполнительных механизмов, ЭБУ и силовых модулей, передачу питания и управляющих сигналов.

С точки зрения требований к подключению, соединение между адаптером жгута проводов и платой управления имеет три основные характеристики: Во-первых, многоканальная передача: адаптер жгута проводов должен интегрировать кабели от нескольких датчиков и исполнительных механизмов, что требует от разъема «провод-плата» многоконтактной конструкции высокой плотности для обеспечения синхронной передачи нескольких сигналов и питания, адаптируясь к потребностям преобразования нескольких ответвлений жгутов проводов в моторном отсеке. Во-вторых, адаптация к несущей способности: адаптер жгута проводов передает как слабые сигналы датчиков, так и питание на модуль управления (обычно 12 В). В-третьих, устойчивость к воздействию окружающей среды: адаптер жгута проводов подвергается воздействию высоких температур, масла и вибрации в моторном отсеке, поэтому требуется, чтобы соединитель проводов с платой обладал хорошей герметизацией, маслостойкостью и вибростойкостью, чтобы предотвратить попадание загрязнений внутрь соединителя, коррозию клемм или повреждение изоляции. Он также должен быть адаптируем к растягивающему натяжению жгута проводов, чтобы предотвратить отсоединение клемм.

Общие требования к датчикам и адаптерам жгутов проводов

И датчики, и адаптеры жгутов проводов используют соединители проводов с платой для подключения к плате управления. Основные общие требования к подключению включают: электрическую надежность, адаптацию к окружающей среде, простоту сборки, миниатюризацию и высокую плотность размещения.

Требования к датчикам давления на впуске/температуры воды/давления масла
Датчики давления на впуске, температуры воды и давления масла используются для сбора ключевых физических параметров во время работы двигателя. Датчики давления на впуске измеряют давление во впускном коллекторе, датчики температуры воды — температуру охлаждающей жидкости двигателя, а датчики давления масла — давление масла в двигателе. Эти параметры имеют решающее значение для управления подачей топлива и температурой двигателя. Выходные сигналы являются аналоговыми (уровень мВ), что требует чрезвычайно высокой стабильности передачи. Эти датчики часто устанавливаются в разных местах, некоторые — близко к впускному коллектору, линиям охлаждающей жидкости и маслопроводам, что делает их уязвимыми для контакта с маслом, охлаждающей жидкостью и другими загрязнениями.

Требования к подключению адаптеров жгутов проводов
Адаптеры жгутов проводов обычно устанавливаются на краю моторного отсека или рядом с модулем управления. Они должны интегрировать несколько кабелей датчиков, что требует высокоплотной конструкции разъемов «провод-плата» с большим количеством контактов. Основные функциональные требования к соединениям «провод-плата» включают: 1) централизованную передачу сигналов нескольких датчиков с использованием многоконтактной (обычно 8-16 контактов) высокоплотной конструкции для размещения кабелей от разных типов датчиков, с одновременным различением сигнальных и силовых контактов во избежание помех сигнала; 2) Распределение питания, обеспечивающее стабильное питание 12 В для нескольких датчиков, с пропускной способностью по току 2–5 А для предотвращения перегрева разъема из-за чрезмерного тока; 3) Хорошая адаптивность к окружающей среде, выдерживающая высокие температуры, вибрации и загрязнение маслом моторного отсека, с классом защиты IP67 для предотвращения попадания загрязнений и обеспечения стабильной передачи нескольких сигналов и питания; 4) Стандартизированные характеристики интерфейса, адаптирующиеся к спецификациям жгутов проводов различных моделей автомобилей, облегчающие массовое производство и взаимозаменяемость, а также имеющие защиту от неправильного подключения, предотвращающую одновременный выход из строя нескольких датчиков из-за неправильной последовательности подключения.

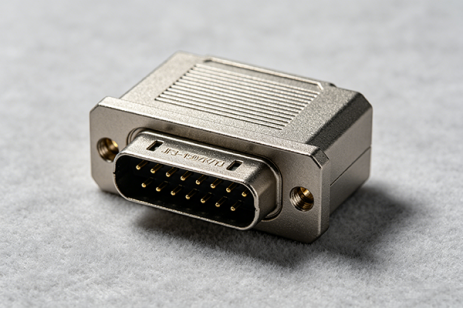

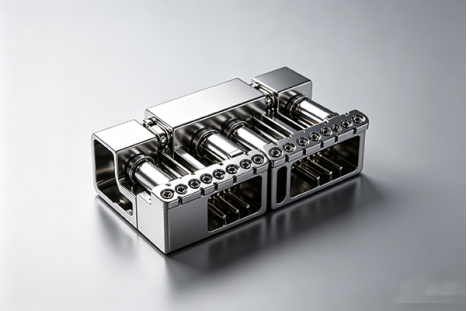

Например: JF3-150ZK/TJ относится к серии JF3 сильноточных прямоугольных электрических разъемов и соответствует стандарту Q/21EJ2132. В этом изделии используется конструкция фиксации с помощью маховика или выдвижного механизма, а также функция механического разъединения, обеспечивающая надежное подключение и отключение. Способы подключения клемм различаются в зависимости от типа контактов: низкочастотные контакты припаиваются, а высокочастотные — обжимаются.
