Изменение требований к технологиям “провод-провод/провод-плата” для автомобильных катушек зажигания и топливных форсунок.

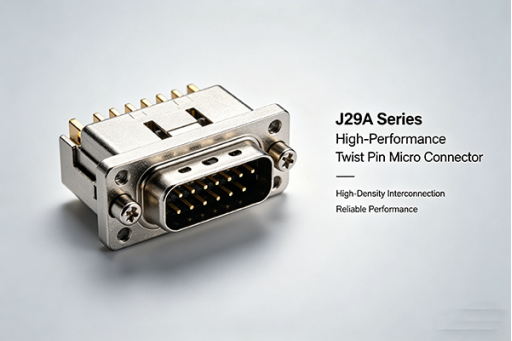

Разъемы типа «провод-плата» (W2B):

К распространенным типам разъемов W2B относятся штыревые/гнездовые разъемы, разъемы FPC и разъемы ZIF (с нулевым усилием вставки). Разъемы FPC подходят для применений, требующих высокой плотности соединений, в то время как разъемы ZIF, благодаря своей конструкции с нулевым усилием вставки, предотвращают повреждение печатной платы или клемм при установке и извлечении, повышая безопасность сборки.

Что касается адаптации к условиям окружающей среды, изделия могут быть сконфигурированы для работы при высоких и низких температурах (-40℃~105℃), вибрации, а также являются водонепроницаемыми и пылезащитными, в зависимости от сценария применения. Изделия автомобильного и промышленного класса проходят испытания на вибрацию с ускорением 10G, а наивысший класс водонепроницаемости достигает IP67, что делает их подходящими для сложных условий, таких как автомобильная электроника и промышленное управление.

При замене внешних кабелей разъемы W2B устраняют необходимость разборки печатной платы; достаточно просто подключить и отключить разъемы, что значительно повышает эффективность обслуживания. Они обладают высокой адаптивностью, позволяя гибко выбирать количество контактов, расстояние между ними и методы заделки в зависимости от размера печатной платы и характеристик кабеля. Это отвечает индивидуальным потребностям проектирования различных электронных устройств, от микроустройств в бытовой электронике до больших печатных плат в промышленном оборудовании, с соответствующими доступными моделями.

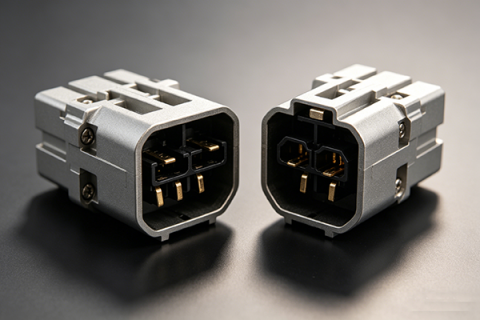

Соединители типа «провод-провод» (W2W):

Распространенные методы заделки для соединителей типа «провод-провод» включают IDC (соединение с проколом изоляции) и обжим. Это исключает необходимость пайки, значительно повышая эффективность сборки и стабильность соединения. Конструкция с согласованием последовательности проводов эффективно исключает риск неправильных соединений, а некоторые модели также имеют структуры TPA (гарантия положения клемм) для дальнейшего повышения точности сборки. Кроме того, структурированная конструкция фиксации на обоих концах соединителя обеспечивает стабильное соединение в условиях вибрации и ударов, предотвращая отсоединение.

Что касается адаптации к окружающей среде, продукция может быть адаптирована к различным требованиям применения, включая водонепроницаемость, пылезащиту, устойчивость к высоким и низким температурам и вибростойкость. Степень водонепроницаемости может достигать IP69K, что подходит для суровых условий эксплуатации, таких как моторные отсеки автомобилей и промышленные объекты на открытом воздухе. Температурная стойкость обычно составляет от -40℃ до 125℃, выдерживая циклы высоких и низких температур, а также термические удары, что отвечает требованиям экстремальных условий, таких как автомобильная и промышленная промышленность. В некоторых изделиях используются огнестойкие материалы UL94V-0, что повышает безопасность и адаптируется к новым сценариям хранения энергии.

Способы подключения удобны; методы обжима и пробивки IDC не требуют специального сварочного оборудования и могут выполняться на автоматизированных производственных линиях, что значительно повышает эффективность производства. Особенно подходит для крупномасштабных проектов по монтажу проводки, таких как автомобильные жгуты проводов и кабели для бытовой техники. Некоторые продукты на основе платформы также позволяют сократить количество и типы обжимных матриц, что еще больше снижает производственные затраты и сокращает сроки поставки.

Требования к разъемам «провод-плата» для автомобильных катушек зажигания и топливных форсунок: Разъемы «провод-плата» (W2B), являясь основным узлом, соединяющим печатную плату с кабелями катушки зажигания и топливных форсунок, выполняют критически важную функцию передачи управляющего сигнала и энергии. Надежность их соединения, электрическая стабильность и адаптивность к условиям окружающей среды напрямую влияют на энергию зажигания катушки зажигания и точность впрыска топлива форсункой, тем самым влияя на нормальную работу двигателя.

Катушки зажигания и топливные форсунки являются ключевыми исполнительными механизмами в моторном отсеке автомобиля, работающими в суровых условиях и требующими чрезвычайно высокой точности передачи сигнала и энергии. Требования к их соединению с платой управления также различаются.

Рабочие характеристики катушки зажигания и требования к соединению «провод-плата»: Основная функция катушки зажигания заключается в преобразовании низковольтного электричества 12 В автомобиля в высоковольтное электричество, превышающее 10 000 вольт, обеспечивая достаточную энергию зажигания для свечей зажигания и гарантируя полное сгорание топлива. Для его работы необходимы точные управляющие сигналы от платы электронного блока управления (ЭБУ), а также стабильное низковольтное питание.

Что касается требований к подключению, катушка зажигания должна обеспечивать двустороннюю связь с платой ЭБУ посредством кабелей: с одной стороны, плата передает низковольтное питание (12 В) на катушку зажигания по кабелям для обеспечения зарядки первичной обмотки катушки; с другой стороны, катушка зажигания передает сигналы обратной связи о рабочем состоянии (например, сигнал о завершении зарядки катушки) обратно на плату, что позволяет ЭБУ осуществлять точное замкнутое управление моментом зажигания и энергией зажигания. Поскольку катушка зажигания расположена близко к блоку двигателя и постоянно подвергается воздействию высоких температур и вибраций, а передаваемые сигналы включают как низковольтные управляющие сигналы, так и высоковольтные сигналы обратной связи, соединитель провод-плата должен обладать превосходной термостойкостью и вибростойкостью, обеспечивая при этом передачу сигнала без искажений, чтобы предотвратить недостаточную энергию зажигания из-за сбоев в соединении.

Характеристики работы топливной форсунки и требования к соединению проводов с платой: Топливная форсунка использует импульсные управляющие сигналы, выдаваемые печатной платой (управление длительностью и временем впрыска). Также требуется стабильное низковольтное питание для обеспечения правильного включения и выключения соленоидной катушки, что гарантирует точный впрыск топлива.

Соединение между топливной форсункой и печатной платой ЭБУ должно соответствовать двум основным требованиям: во-первых, стабильное низковольтное питание (12 В) для обеспечения нормальной работы соленоидной катушки топливной форсунки; во-вторых, точная передача импульсных управляющих сигналов ЭБУ для управления длительностью открытия и закрытия топливной форсунки, с контролем ошибок в пределах миллисекунд, чтобы избежать пере- или недовпрыска или отклонений во времени впрыска. Соединительный провод с платой должен обладать хорошей герметизацией, коррозионной стойкостью и вибростойкостью, чтобы предотвратить загрязнение, вызывающее плохой контакт, обеспечивая точную реакцию топливной форсунки и стабильную работу.

Общие рабочие характеристики и требования к подключению для обоих типов устройств: Основные общие требования включают: 1) Точное соединение, обеспечивающее совместимость с расположением контактов печатной платы и характеристиками кабелей привода во избежание повреждения компонентов из-за неправильной последовательности проводки; 2) Надежная передача, гарантирующая отсутствие затухания или искажения сигналов питания и управления для обеспечения точной работы привода; 3) Адаптивность к окружающей среде, устойчивость к суровым условиям, таким как высокие температуры, вибрация и загрязнения в моторном отсеке; 4) Удобство сборки, адаптация к потребностям крупномасштабного автомобильного производства и упрощение будущего обслуживания и замены.

Требования к проводным разъемам для автомобильных катушек зажигания и топливных форсунок: В настоящее время к основным типам катушек зажигания относятся интеллектуальные верхнеклапанные катушки зажигания, многоискровые катушки зажигания и двухкатушечные катушки зажигания. Интеллектуальные верхнеклапанные катушки зажигания доступны в 4-контактном исполнении с IGBT и 3-контактном исполнении без IGBT. Двухкатушечные катушки зажигания могут достигать максимальной энергии зажигания 800 миллиджоулей, поддерживая более высокие показатели рециркуляции отработавших газов и повышая стабильность сгорания в двигателе.

Характеристики работы катушки зажигания и требования к проводному соединению: Катушка зажигания в значительной степени зависит от проводного соединения. С одной стороны, жгут проводов передает низковольтное питание (12 В) на катушку зажигания через разъем, обеспечивая заряд первичной обмотки катушки. С другой стороны, катушка зажигания передает сигналы обратной связи о рабочем состоянии (такие как сигналы завершения зарядки катушки и сигналы неисправности) обратно в ЭБУ через разъем, позволяя ЭБУ осуществлять точное замкнутое управление моментом и энергией зажигания.

Характеристики работы топливной форсунки и требования к проводному соединению: Топливная форсунка в основном состоит из корпуса клапана, игольчатого клапана, возвратной пружины, якоря, электромагнитной катушки, топливного фильтра и разъема жгута проводов. Ее работа зависит от импульсного управляющего сигнала, выдаваемого ЭБУ (управляющего длительностью и моментом впрыска), и требует стабильного низковольтного источника питания для обеспечения правильного включения и выключения электромагнитной катушки, что обеспечивает точный впрыск топлива. Топливные форсунки расположены вблизи впускного коллектора двигателя или головки блока цилиндров, что делает их уязвимыми для контакта с загрязнениями, такими как моторное масло и пары топлива. Они также подвергаются вибрации двигателя и экстремальным температурным циклам. Поэтому соединительные провода должны обладать превосходной герметичностью, коррозионной стойкостью и виброустойчивостью, чтобы предотвратить коррозию от загрязнений и плохой контакт, обеспечивая точную реакцию форсунок и стабильную работу.

Основные общие требования включают: Во-первых, точное соединение, требующее совместимости со спецификациями кабеля (например, с широко используемыми диаметрами проводов, такими как 0,35 мм² и 0,5 мм²) и типами сигналов, чтобы избежать повреждения компонентов из-за неправильной последовательности подключения. Клеммы должны идеально соответствовать площади поперечного сечения проводников, чтобы предотвратить такие проблемы, как повышенное сопротивление и перегрев, вызванные некачественным обжимом. Во-вторых, надежная передача, обеспечивающая отсутствие затухания или искажения сигналов питания и управления для поддержки точной работы исполнительных механизмов, особенно при передаче сигналов с низким током, требующая стабильного контакта. В-третьих, адаптивность к окружающей среде, способность выдерживать суровые условия, такие как высокие температуры, вибрация и загрязнения в моторном отсеке, а также соответствие требованиям к диапазону рабочих температур от -40°C до +150°C. В-четвертых, удобство сборки, адаптация к потребностям крупномасштабного автомобильного производства, а также упрощение последующего обслуживания и замены; методы подключения должны быть совместимы с автоматизированными процессами сборки. В-пятых, гибкая компоновка, адаптация к ограниченному пространству и многоканальной проводке в моторном отсеке, позволяющая устанавливать компоненты под разными углами, например, под прямым углом или по окружности, а также учитывать расположение различных компонентов. Это идеально соответствует основным характеристикам проводниковых разъемов — «гибкость проводки, надежность соединения и простота установки» — и является ключевой причиной, по которой они стали основным устройством для соединения этих двух типов компонентов.

Например: Военно-авиационный разъем CY5T23B изготовлен из медного сплава, имеет золотое покрытие, 53 контактные точки и использует методы обжима/пайки/печатной платы; Температура: от -65°C до +175°C. Степень защиты: IP67 (герметичный, маслостойкий, водонепроницаемый, пылезащитный). Выдерживает ≥500 циклов сопряжения.
