Изменение требований к межплатным разъемам для автомобильных шасси и подвески.

Автомобильное шасси и подвеска являются ключевыми узлами, обеспечивающими безопасность автомобиля, устойчивость управления и комфорт езды. Они включают в себя такие важные компоненты, как тормоза, рулевое управление, подвеска и колеса, и постоянно подвергаются воздействию экстремальных условий, включая грязь, солевые брызги, пыль, масло, сильную вибрацию и резкие перепады температуры.

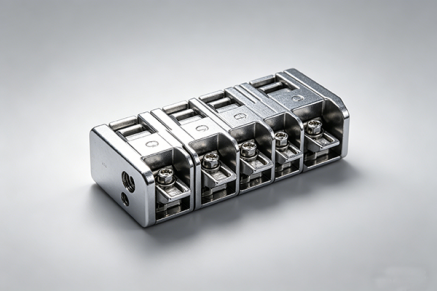

Соединители Wire-to-Board (W2B), являясь ключевыми устройствами соединения внешних жгутов проводов с печатной платой модуля управления, выполняют основные функции, такие как сбор сигналов датчиков, управление приводом исполнительных механизмов, распределение питания и передача данных.

Чрезвычайно суровые условия эксплуатации: Расположенные в нижней части автомобиля, шасси и подвеска находятся в непосредственном контакте с землей, и условия их эксплуатации намного суровее, чем у кузова и частей моторного отсека:

Сильная вибрация и удары: Во время движения они постоянно подвергаются воздействию широкого диапазона частот вибрации от 5 Гц до 2000 Гц, ударам колес и возвратно-поступательным движениям подвески. Ударные нагрузки могут достигать 20G (стандарт LV214), что легко приводит к ослаблению разъемов, смещению контактов или усталостному растрескиванию паяных соединений.

Широкий диапазон рабочих температур: Диапазон рабочих температур составляет от -40℃ до +125℃. Высокие летние температуры дорожного покрытия, низкие зимние температуры из-за льда и снега, а также динамические перепады температур во время движения могут легко вызывать термическое расширение и сжатие материалов, старение изоляции и изменение контактного сопротивления.

Разнообразная коррозия и загрязнение: Длительное воздействие грязи, солевых брызг, противогололедных средств, моторного масла, тормозной жидкости, пыли и гравия может легко вызывать окисление клемм, коррозию, деградацию изоляции и ухудшение контакта.

Электромагнитные помехи (ЭМП): В области шасси интегрированы электронные системы, такие как ABS, ESP, EPS и активная подвеска. Сложная электромагнитная среда с переплетенными двигателями, электромагнитными клапанами и высокочастотными сигналами может легко создавать помехи для слабых сигналов датчиков.

Требования к основным компонентам и соединениям проводов с печатной платой: Электронные компоненты шасси и системы подвески, в первую очередь датчики, исполнительные механизмы и модули управления, требуют надежного соединения «жгут проводов — печатная плата» с помощью разъемов «провод-печатная плата».

Датчики: Датчики скорости вращения колес (ABS/ESP) требуют чрезвычайно высокой виброустойчивости, герметичности и низкого контактного сопротивления; датчики высоты или смещения подвески требуют высокой точности и стабильности передачи; датчики ускорения или инерции требуют экранирования и подавления электромагнитных помех; датчики давления или температуры тормозной системы требуют маслостойкости, герметичности и высокой термостойкости.

Исполнительные механизмы: Электромагнитные клапаны или двигатели демпфирования подвески требуют стабильного питания и управляющих сигналов (1–5 А); клапаны накачки или регулировки высоты пневматической подвески требуют высокотоковых и надежных соединений; двигатели гидроусилителя руля (EPS) требуют питания (12 В/20 А+) и управляющих сигналов с высокими требованиями к виброустойчивости и пропускной способности по току.

Основные области применения: Подключение датчика скорости вращения колеса (ABS/ESP)
Датчик скорости вращения колеса устанавливается рядом с подшипником колеса. Жгут проводов подключается к печатной плате модуля управления ABS/ESP вдоль рамы шасси, подвергаясь воздействию грязи, воды и вибрации.

Требования к функциональности разъема «провод-плата»:
Передача сигнала: Получает синусоидальные/прямоугольные импульсные сигналы (уровень мВ), точно передает их в модуль управления без затухания или помех, обеспечивая точный расчет скорости вращения колеса.

Питание и цепь: Обеспечивает питание 12 В и цепь заземления для обеспечения стабильной работы датчика.

Вибростойкость и герметизация: Вторичная блокировка (TPA) + защелкивающиеся контакты CPA с защитой от обратного хода; герметизация IP67 для защиты от грязи, воды и солевого тумана; клеммы из фосфористой бронзы с золотым покрытием для защиты от окисления и коррозии.

Стандартизированная защита от неправильной установки: стандартизированный 2-3-контактный интерфейс, защита от неправильной установки, взаимозаменяемость в рамках одной модели автомобиля, предотвращение сбоев ABS/ESP из-за неправильной последовательности проводки.

Подключение датчика высоты/смещения подвески
Датчик расположен между амортизатором, рычагом подвески или рамой для контроля хода подвески и высоты автомобиля. Жгут проводов подключается к печатной плате модуля управления активной подвеской. Разъем «провод-плата» должен обладать следующими функциями:

Высокоточная передача сигнала: аналоговые (0~5 В) или цифровые (PSI5/CAN) сигналы, низкое контактное сопротивление, высокая изоляция и экранирование от электромагнитных помех для обеспечения точности измерения на миллиметровом уровне.

Многоканальная интеграция: 3-6-контактная конструкция, объединяющая каналы питания, сигнала, заземления и диагностики, что упрощает проводку.

Экстремальная устойчивость к воздействию окружающей среды: водонепроницаемость IP69K при высоком напряжении, устойчивость к солевому туману (более 500 часов), диапазон температур от -40℃ до +125℃, подходит для работы в условиях высоких температур и масляных сред вокруг подвески.

Стандартизация и предотвращение неправильного подключения: стандартный интерфейс, цветовая/ключевая маркировка и конструкция, исключающая ошибки, позволяют избежать путаницы в последовательности подключения нескольких датчиков, что может привести к сбоям в управлении подвеской.

Подключение активного привода подвески (электромагнитного клапана/двигателя):
Привод интегрирован внутри или рядом с амортизатором, а жгут проводов подключается к печатной плате модуля управления подвеской, что требует высокого тока питания и высокой виброустойчивости.

Разъем «провод-плата» требует следующих функций:

Передача питания: стабильное питание 12 В/2 А~5 А, низкое контактное сопротивление для снижения тепловыделения и обеспечения быстрого отклика электромагнитного клапана.

Взаимодействие с управляющими сигналами: передача ШИМ-сигналов управления и обратная связь по состоянию для точной регулировки силы демпфирования.

Конструкция с высокой виброустойчивостью: усиленные клеммы, металлические фиксирующие зажимы и двойная защита путем сварки/обжима позволяют выдерживать высокочастотные возвратно-поступательные колебания подвески и предотвращают отсоединение.

Герметизация и маслозащита: степень защиты IP67, устойчивость к коррозии тормозной жидкостью/моторным маслом, подходит для использования в масляных средах вокруг амортизаторов.

Адаптер жгута проводов шасси (централизованное распределение питания/агрегация сигналов): жгуты проводов датчиков и исполнительных механизмов в области шасси централизованы на печатной плате адаптера, а затем взаимодействуют с основным модулем управления (например, ESP, контроллером домена шасси) через разъем «провод-плата» для агрегации сигналов, распределения питания и организации жгута проводов.

Функциональные требования к разъемам «провод-плата» включают:
Высокая плотность и многоканальная работа: конструкция с 8-24 контактами, объединяющая сигналы нескольких датчиков, питание исполнительных механизмов, шину CAN и диагностику, упрощающая сложные жгуты проводов шасси.

Стандартизированное сопряжение: адаптируемость к различным спецификациям автомобильных жгутов проводов, модульная сборка, серийное производство и взаимозаменяемость, что снижает производственные затраты и сложность обслуживания.

Защита от неправильной установки и ошибок: кодировка ключей, цветовая дифференциация и надежная конструкция предотвращают одновременный отказ нескольких датчиков/исполнительных механизмов из-за неправильной последовательности проводки во время сборки, исключая риск паралича управления шасси.

Высокая надежность: герметизация IP67/IP69K, вибро- и ударопрочность, а также устойчивость к коррозии в солевом тумане обеспечивают долговременную стабильность адаптера в суровых условиях эксплуатации шасси.

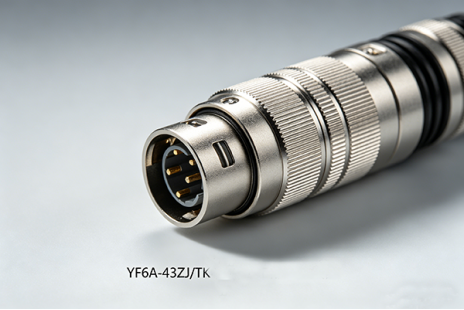

Например: серия 3-контактных разъемов средней плотности YF6A-43ZJ или TK с байонетным креплением объединяет технологию шины данных в единый надежный дискретный интерфейс. Этот разъем оснащен 43 позолоченными контактами Φ1,0 (номинальный ток 5 А, контактное сопротивление ≤5 мОм) и уникальным образом поддерживает протоколы MIL-STD-1553B и CAN-шины, а также традиционные низкочастотные схемы, что исключает необходимость в нескольких независимых разъемах передачи данных в сложных аэрокосмических и оборонных системах. Разъем имеет тройную защиту: огнестойкость, пылезащиту и коррозионную стойкость, обеспечивая надлежащую работу даже в самых экстремальных условиях. Благодаря двойной механической и электромагнитной изоляции, гибридной заделке (обжим для высоких частот, пайка для низких частот), калиброванному усилию разъединения 28–88 Н и доказанной устойчивости к сильной вибрации и ударам, YF6A-43 является оптимальным выбором для ракет-носителей, пилонов самолетов, военно-морских боевых систем и любых применений, требующих интегрированной двухшинной функциональности, резервирования и защиты от воздействия окружающей среды.
