Изменения в требованиях к кузову и салону автомобиля в связи с появлением разъемов «провод-плата»

Кузов и салон автомобиля представляют собой «внешний облик» и «сердце» транспортного средства, включая системы управления кузовом, электронные компоненты салона, устройства безопасности и системы комфорта, и являются основной платформой для модернизации автомобилей в направлении электронной и интеллектуальной интеграции. К разъемам предъявляются требования по **компактности, облегченной конструкции, простоте монтажа, эстетической совместимости и стабильности передачи сигнала**.
Разъемы типа «провод-плата» (Wire-to-Board, W2B), являясь основными соединительными элементами между внешними жгутами проводов и печатными платами модулей управления, обеспечивают обмен сигналами между различными электронными компонентами кузова и салона, а также распределение электроэнергии. Они являются «ключевым звеном», обеспечивающим точность управления кузовом, удобство функций салона и комфорт вождения.

Характеристики условий эксплуатации кузова и салона и требования к соединениям «провод-плата»

Области кузова и салона автомобиля охватывают внешнюю часть кузова (фары, двери, зеркала заднего вида) и внутреннюю часть салона (приборная панель, центральный экран, сиденья, кондиционер), условия эксплуатации которых значительно отличаются от условий в моторном отсеке и на ходовой части.

Характеристики условий эксплуатации:
Умеренный диапазон температур: рабочая температура обычно составляет от -30 °C до +85 °C; только фары и детали кузова вблизи моторного отсека (например, разъемы жгутов проводов в передней части салона) могут подвергаться температурам от -40 °C до +105 °C. Не требуется выдерживать экстремально высокие температуры, но необходимо адаптироваться к тепловому расширению и сжатию, вызванным суточными перепадами температур и сезонными изменениями.
Низкая интенсивность вибрации: частота вибрации сосредоточена в диапазоне 10–500 Гц, амплитуда ≤ 0,3 мм; вибрация в основном вызвана неровностями дорожного покрытия при движении автомобиля и значительно ниже по интенсивности, чем в подвеске и моторном отсеке; требования к виброустойчивости соединителей «провод-плата» относительно нестрогие, однако необходимо предотвращать плохой контакт, вызванный длительной слабой вибрацией.
Уровень загрязнения контролируем: зоны салона в основном находятся в закрытой среде, основными загрязнителями являются пыль и небольшое количество водяного пара; внешние части кузова (фары, зеркала заднего вида) могут подвергаться воздействию дождя и пыли, но требования к защите ниже, чем в зоне колесных дисков ходовой части; в основном необходимо обеспечить базовую защиту от воды и пыли.
Строгие ограничения по пространству: пространство в салоне (центральная консоль, приборная панель, сиденья) и в узких частях кузова (внутренняя часть дверей, корпус зеркал заднего вида) ограничено, что предъявляет чрезвычайно высокие требования к миниатюрности, высокой плотности и облегченности разъемов; необходимо адаптироваться к сложной схеме прокладки проводов, одновременно не нарушая эстетику салона и не затрудняя сборку компонентов.
Сложная электромагнитная среда: в салоне автомобиля интегрированы различные электронные устройства, такие как экран центральной консоли, автомобильная информационно-развлекательная система, модуль Bluetooth, подсветка салона и т. д., а в кузове расположены фары, противоугонная система, контроллер дверных замков и т. д. Электромагнитные помехи (EMI) в основном возникают из-за сигнальных помех, создаваемых самими электронными устройствами, поэтому разъемы должны обладать определенной помехоустойчивостью, чтобы обеспечить целостность передачи сигнала.

Потребность в разъемах «провод-плата» для основных электронных компонентов

Компоненты системы управления кузовом
Система управления освещением (фары, задние фонари, поворотники, противотуманные фары): требуется передача питания (12 В) и управляющих сигналов (включение/выключение, регулировка яркости, команды поворота); разъемы должны обладать определенной токопроводимостью (2–5 А); вблизи осветительных приборов необходимо обеспечить степень защиты IP65 для предотвращения короткого замыкания из-за попадания дождя; при этом разъемы должны вписываться в ограниченное пространство корпуса осветительных приборов и иметь компактную конструкцию.

Модули управления дверями (подъем стекол, дверные замки, стеклоподъемники): интегрируют множество функций управления, требуют передачи многоканальных сигналов и электропитания; разъемы должны иметь многоконтактную конструкцию высокой плотности (4–8 контактов), подходить для ограниченного пространства внутри дверей и обладать защитой от неправильного подключения, чтобы предотвратить отказ функций из-за ошибок в последовательности подключения проводов при монтаже.

Модуль управления зеркалами заднего вида (регулировка, обогрев, складывание): пути передачи сигналов и электропитания короткие, требуются компактные и легкие разъемы (2–4 контакта) с хорошей стабильностью контакта, приспособленные к ограниченному пространству корпуса зеркала заднего вида, а также устойчивые к небольшим вибрациям, предотвращающие ослабление соединения.

Компоненты для комфорта салона
Центральный экран и автомобильная мультимедийная система: требуется передача видеосигнала высокой четкости, аудиосигнала, сигналов сенсорного управления и электропитания; разъемы должны обладать низким уровнем затухания сигнала и устойчивостью к помехам. В некоторых моделях высокого класса используются экранированные разъемы «провод-плата», которые при этом адаптированы к ограниченному пространству в зоне центральной консоли, имеют плотную и тонкопрофильную конструкцию, чтобы не нарушать эстетику панели управления.

Система управления кондиционером (панель кондиционера, вентилятор, датчик температуры): передача управляющих сигналов и электропитания; разъемы должны обладать стабильными электрическими характеристиками и низким сопротивлением контакта, чтобы избежать сбоев в работе кондиционера из-за плохого контакта, а также должны соответствовать компактной компоновке панели кондиционера.

Система регулировки сидений (электрорегулировка сидений, подогрев/вентиляция сидений): требуется передача сильного тока (3–8 А) и управляющих сигналов; разъемы должны обладать высокой токонесущей способностью, иметь утолщенные контакты и прочную фиксирующую конструкцию, предотвращающую ослабление соединения из-за небольших вибраций при регулировке сидений.

Подсветка салона, автомобильные зарядные устройства: относятся к категории миниатюрных электронных компонентов, требуют компактных и недорогих разъемов «провод-плата» (2–3 контакта), обладающих базовой электрической надежностью, подходящих для скрытой проводки в салоне, а также обеспечивающих удобство монтажа и поддержку автоматизированного производства.

Компоненты систем безопасности
Контроллер подушки безопасности: требуется передача сигналов обнаружения столкновения и управляющих команд; передача сигналов должна быть точной и без задержек; разъем должен обладать высокой надежностью, сопротивлением контакта ≤10 мОм, сопротивлением изоляции ≥100 МОм, а также иметь конструкцию, предотвращающую неправильное подключение, чтобы избежать отказа подушки безопасности из-за ошибок при монтаже; соответствовать отраслевым стандартам безопасности, таким как USCAR-2.

Внутренние камеры (видеорегистраторы, панорамные камеры 360°): для передачи видеосигнала высокой четкости разъемы должны обладать низким уровнем затухания сигнала и устойчивостью к помехам; некоторые из них имеют экранированную конструкцию, подходящую для скрытой установки в салоне; миниатюрный и тонкий дизайн позволяет избежать ухудшения эстетического вида салона.

Общие требования к соединениям
Общие требования к разъемам «провод-плата» можно свести к четырем пунктам: во-первых, миниатюрность, высокая плотность и легкость, соответствующие требованиям к ограниченному монтажному пространству и облегченному кузову. Во-вторых, это электрическая надежность: низкое сопротивление контактов, хорошие изоляционные характеристики, передача сигнала без искажений и стабильная передача электроэнергии, а также совместимость с различными типами тока и сигналов. В-третьих, это удобство монтажа: поддержка автоматической пайки, обжима или прокольного соединения IDC, наличие конструкции, предотвращающей неправильную установку, что повышает эффективность производства и снижает погрешности монтажа. В-четвертых, адаптация к условиям окружающей среды: разъемы для внешних компонентов кузова должны обладать базовой защитой от воды и пыли (IP65 и выше), а разъемы для компонентов салона — устойчивостью к температурным перепадам и незначительным вибрациям, при этом они должны соответствовать экологическим стандартам RoHS/REACH и использовать бессвинцовое покрытие и материалы с низким содержанием летучих органических соединений (VOC).

Например:

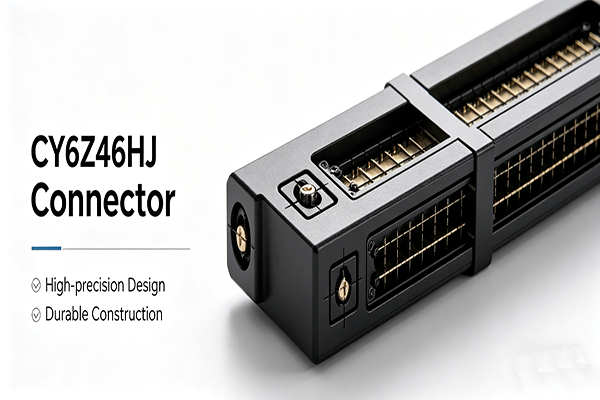

CY6Z46HJ использует квадратный фланцевый монтаж, 46 гнезд с обжимным соединением, защелкивающийся фиксатор, номинальный ток обычно составляет 5–7,5 А на контакт, сопротивление изоляции ≥5000 МОм, рабочий диапазон температур обычно составляет от −55 °C до +125 °C, степень защиты обычно IP67, защита от воды, пыли и масла, герметизация соединительных поверхностей. Вибрация или удары обычно составляют 10–2000 Гц, 196 м/с², ударная нагрузка 300 g.

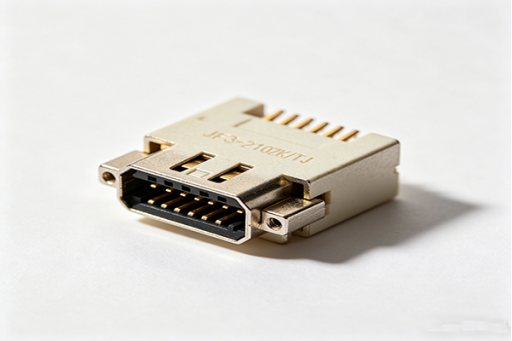

Миниатюрный прямоугольный разъем JF3-210ZK/TJ с витыми контактами — это высоконадежный разъем, специально разработанный для применения в аэрокосмической и военной отраслях, а также в экстремальных промышленных условиях. Он в основном используется в ракетах-носителях, ракетах или других летательных аппаратах, где требуется автоматическое отсоединение электрических разъемов. Его основная функция заключается в обеспечении быстрого соединения и надежного разъединения цепей, а также в автоматической герметизации и устойчивости к высоким температурам после разъединения.
Используется шаг 1,27 мм (0,050″) с многорядной компоновкой и «скрученными штырьками» (Twist Pin). Обеспечивает более 7 точек контакта, гарантируя непрерывность сигнала даже при экстремальных вибрациях. Компоненты системы управления кузовом
Система управления освещением (фары, задние фонари, поворотники, противотуманные фары): требуется передача питания (12 В) и управляющих сигналов (включение/выключение, регулировка яркости, команды поворота). Разъем должен обладать определенной токонесущей способностью (2–5 А). Вблизи автомобильных фонарей необходимо обеспечить степень защиты IP65 для предотвращения короткого замыкания из-за воздействия дождя, а также адаптироваться к ограниченному пространству корпуса фонарей, что требует миниатюрной конструкции. Например: CY6Z46HJ использует квадратный фланцевый монтаж, 46 гнезд с обжимным соединением, защелкивающийся замок, номинальный ток обычно составляет 5–7,5 А на контакт, сопротивление изоляции ≥5000 МОм, рабочий диапазон температур обычно составляет от −55 °C до +125 °C, степень защиты обычно IP67, защита от воды, пыли и масла, герметичная поверхность соединения. Вибрация или удары обычно составляют 10

Вывод:
Разъемы «провод-плата», являясь ключевыми соединительными элементами в электронных системах кузова и салона автомобиля, находят применение во многих областях, включая управление кузовом, обеспечение комфорта в салоне и обеспечение безопасности. Их компактность, высокая плотность, электрическая надежность и простота монтажа напрямую соответствуют особенностям эксплуатационных условий кузова и салона, а также требованиям к соединениям, что делает их ключевым фактором для обеспечения нормальной работы автомобильной электроники и повышения качества поездки. В отличие от разъемов, используемых в моторном отсеке и на ходовой части, разъемы «провод-плата» для кузова и салона уделяют больше внимания адаптации к пространству, внешнему виду и эффективности монтажа, одновременно обеспечивая базовую защиту от воздействия окружающей среды и целостность сигнала. Их стандартизированное соединение и конструкция, предотвращающая ошибочную установку, не только повышают эффективность массового производства автомобилей, но и снижают количество ошибок при монтаже и ремонте.
