Изменения в требованиях к соединению электронных компонентов в салоне и на кузове автомобиля с помощью разъемов «провод-плата»

Применение разъемов «провод-плата» в кузове и салоне автомобиля направлено, в первую очередь, на обеспечение точного соединения «жгута проводов электронных компонентов» и «печатной платы блока управления». В зависимости от конкретных компонентов, требований к передаче сигнала и места установки, их функции сосредоточены на передаче сигнала, распределении электроэнергии, обеспечении совместимости при монтаже и защите от воздействия окружающей среды.

Потребность в разъемах для внешних электронных компонентов кузова:

Потребность в разъемах «провод-плата» для систем автомобильного освещения
Автомобильные фары являются ключевыми электронными компонентами кузова, включая передние фары (светодиодные, ксеноновые), задние фонари, поворотники, противотуманные фары и т. д. Разъемы «провод-плата» используются для соединения жгутов проводов фар с печатными платами модулей управления фарами и играют ключевую роль в обеспечении их нормальной работы. Разъемы должны вписываться в ограниченное пространство корпуса фар, иметь компактную и водонепроницаемую конструкцию, а также обеспечивать стабильную передачу электроэнергии и сигналов.

Его основные функции должны соответствовать следующим требованиям: во-первых, передача питания 12 В с токопередающей способностью 2–5 А для обеспечения нормального свечения автомобильных фар; в случае светодиодных фар необходима стабильная передача тока для предотвращения мерцания света; во-вторых, передача управляющих сигналов (регулировка яркости, поворот, команды включения/выключения) для обеспечения точной реакции фар и передачи сигналов без задержек; в-третьих, обеспечение степени защиты от влаги не ниже IP65 за счет уплотнительных колец, предотвращающих попадание дождя и пыли внутрь разъема и исключающих короткое замыкание; в-четвертых, компактная конструкция с шагом выводов 1,27–2,0 мм, адаптированная к компактной компоновке корпуса автомобильных фонарей, а также наличие защиты от ошибочного подключения, предотвращающей неправильное подключение разъемов разных фонарей, что может привести к сбоям в работе.

Требования к разъемам «провод-плата» для модуля управления зеркалами заднего вида
В автомобильных зеркалах заднего вида реализованы такие функции, как регулировка, обогрев и складывание; разъемы «провод-плата» используются для соединения жгута проводов зеркала с печатной платой модуля управления. Они устанавливаются внутри корпуса зеркала, где пространство крайне ограничено, что предъявляет высокие требования к компактности разъемов.

Его основные функции должны соответствовать следующим требованиям: во-первых, передача управляющих сигналов (команд регулировки и складывания) и электропитания для обеспечения нормальной работы зеркала заднего вида; во-вторых, компактная и легкая конструкция с использованием 2–4-контактных разъемов и тонкого корпуса, адаптированная к ограниченному пространству корпуса зеркала заднего вида, с весом не более 5 г; в-третьих, хорошая стабильность контакта, устойчивость к небольшим вибрациям во время движения автомобиля и предотвращение ослабления соединения; в-четвертых, наличие базовой защиты от пыли и влаги, предотвращающей попадание пыли и влаги, которые могут повлиять на электрические характеристики.

Требования к разъемам для деталей интерьера:

Требования к разъемам «провод-плата» для центрального дисплея и автомобильной информационно-развлекательной системы
Центральный дисплей и автомобильная информационно-развлекательная система являются основным центром управления в салоне; для их работы требуется передача высококачественного видео- и аудиосигнала, сигналов сенсорного управления, а также электропитания. Разъемы «провод-плата» используются для соединения жгута проводов центрального дисплея с печатной платой автомобильной информационно-развлекательной системы; они устанавливаются внутри панели приборов, где пространство ограничено, а к внешнему виду предъявляются строгие требования.

Основные функциональные требования: во-первых, обеспечение целостности сигнала — передача видео- и аудиосигналов высокой четкости без затухания и помех; в некоторых моделях высокого класса используются экранированные разъемы «провод-плата», которые благодаря конструкции экранирующего корпуса защищают от электромагнитных помех и обеспечивают четкость изображения и звука; во-вторых, высокая плотность монтажа — с шагом выводов 1,0–1,27 мм, что позволяет осуществлять синхронную передачу нескольких сигналов и электропитания, отвечая требованиям интеграции в центральный дисплей; в-третьих, тонкий и легкий дизайн, позволяющий избежать излишнего занимания места в центральной консоли и не нарушать эстетику панели управления; в-четвертых, удобство монтажа за счет использования метода пайки поверхностного монтажа (SMT), что обеспечивает поддержку автоматизированного производства и повышает эффективность сборки.

Требования к разъемам «провод-плата» в системах управления кондиционерами
Система управления кондиционером включает в себя панель управления, вентилятор, датчики температуры и другие компоненты. Разъемы «провод-плата» используются для соединения жгутов проводов различных компонентов с печатной платой модуля управления кондиционером. Они устанавливаются в зоне центральной консоли или внутри приборной панели и должны обладать стабильными электрическими характеристиками и обеспечивать удобство монтажа.

Основные функции должны обеспечивать: во-первых, передачу управляющих сигналов (регулировка температуры, управление скоростью вентилятора, переключение режимов) и электропитание, гарантируя точную работу системы кондиционирования; во-вторых, низкое контактное сопротивление (≤10 мОм), предотвращающее сбои в работе кондиционера или неисправности вентилятора из-за плохого контакта; в-третьих, компактную конструкцию с большим количеством выводов (2–6), соответствующую компактной компоновке панели кондиционера, а также защиту от неправильной установки, предотвращающую ошибки при монтаже; в-четвертых, адаптация к условиям прокладки кабелей внутри приборной панели, возможность гибкой регулировки угла установки, предотвращающая конфликты с другими компонентами.

Требования к разъемам «провод-плата» в системах регулировки сидений
Электрические сиденья и системы подогрева/вентиляции сидений требуют передачи сильного тока и управляющих сигналов. Разъемы «провод-плата» используются для соединения жгута проводов сиденья с печатной платой модуля управления сиденьем; они устанавливаются под сиденьем или внутри него и должны обладать высокой токопроводимостью и обеспечивать надежное соединение.

Основные функциональные требования: во-первых, передача больших токов с токонесущей способностью 3–8 А для обеспечения потребностей в электроэнергии двигателя сиденья и нагревательных элементов; клеммы имеют усиленную конструкцию, сопротивление контакта составляет ≤5 мОм, что снижает потери при передаче электроэнергии и предотвращает нагрев; во-вторых, передача управляющих сигналов (команды на регулировку сиденья, включение/выключение обогрева/вентиляции) для обеспечения точного реагирования функций сиденья; в-третьих, наличие прочной фиксирующей конструкции (защелки CPA), предотвращающей отсоединение разъема из-за небольших вибраций при регулировке сиденья; в-четвертых, адаптация к ограниченному пространству внутри сиденья, использование водо- и пыленепроницаемой конструкции, предотвращающей воздействие пыли и влаги под сиденьем, что обеспечивает стабильность при длительном использовании.

Например:
CY6T25WJ-01 оснащен быстроразъемным замком, имеет W-образный фланец для монтажа и контакты с обжимным соединением, а также 61 контактное отверстие; номинальный ток обычно составляет 5–7,5 А на контакт. Выдерживаемое напряжение обычно составляет 1500 В переменного тока, сопротивление изоляции — ≥5000 МОм, рабочий диапазон температур — от −55 °C до +125 °C. Вибрация / удары обычно достигают 10–2000 Гц, 196 м/с², 300 g; механический ресурс составляет ≥500 циклов вставки/извлечения.

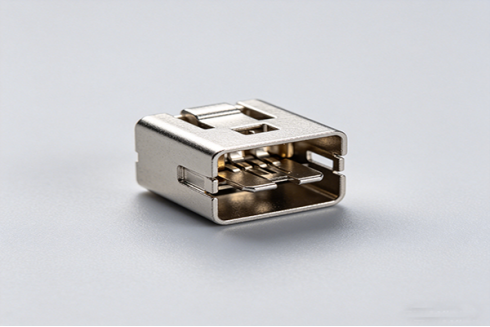

Соединители для электропроводов серии JF3-134ZK-02/TJ-02 с обжимным креплением, оснащенные заглушками с изгибом под углом 90° или удлиненными защитными заглушками, разработаны специально для прокладки кабелей в ограниченном пространстве внутри оборудования. Они в основном применяются в аэрокосмической, авиационной, ракетной и ракетно-артиллерийской отраслях, а также в различных системах вооружения и наземном оборудовании. Во время нормальной работы оборудования эти соединители используются для передачи электрических сигналов и электроэнергии. В случае необходимости разъединения (например, при межступенчатом разъединении, сбросе оболочки, разъединении нагрузки и т. д.) они обеспечивают мгновенное и надежное автоматическое разъединение или механическое отделение.
Соответствует стандарту Q/21EJ2132. В нем используются два способа фиксации: фиксация с помощью маховика и фиксация с помощью прямого разъема. Надежный демонтаж обеспечивается за счет механического разъединения. Соединение выполняется посредством сварки низкочастотных контактов и широко применяется в системах таких отраслей, как космонавтика, судостроение и авиация.

Вывод:
Модернизация в направлении миниатюризации и повышения плотности: в связи с интеграцией электронных компонентов в салоне (например, объединение центрального экрана с автомобильной информационно-развлекательной системой, интеграция функций сидений) разъемы «провод-плата» будут становиться еще компактнее, а расстояние между контактами будет уменьшаться (до 0,6–0,8 мм), что позволит обеспечить более высокую плотность размещения контактов и передавать больше сигналов и электроэнергии в ограниченном пространстве.
Повышение целостности сигнала: с внедрением автомобильных экранов высокой четкости, панорамных камер и технологий 5G для подключения автомобилей к сети требования к скорости и целостности передачи сигнала постоянно растут. В связи с этим в разъемах «провод-плата» все чаще будут применяться экранированные конструкции, что позволит оптимизировать согласование импеданса, снизить затухание сигнала и перекрестные помехи, удовлетворить потребности в передаче видео высокой четкости и высокоскоростной передаче данных, а также повысить устойчивость к электромагнитным помехам.
Интеграция и интеллектуализация: в будущем разъемы «провод-плата» будут постепенно оснащаться такими функциями, как проверка сигнала и мониторинг температуры, что позволит в режиме реального времени получать информацию о рабочем состоянии разъема и упростит последующее техническое обслуживание и эксплуатацию; одновременно, благодаря интеграции с автомобильными шинами (CAN/LIN/Ethernet) будет реализовано интеллектуальное управление, что повысит общий уровень интеллектуализации электронных систем кузова и салона.
Облегчение конструкции и экологичность: в соответствии с тенденциями к облегчению конструкции автомобилей и экологичному производству в разъемах будут использоваться более легкие материалы (такие как инженерные пластики и легкие сплавы) для снижения веса; одновременно будет активно продвигаться применение бессвинцовых покрытий и материалов с низким содержанием летучих органических соединений (ЛОС), что позволит обеспечить соответствие более строгим экологическим нормам и способствовать модернизации экологичного производства.
