Продукция

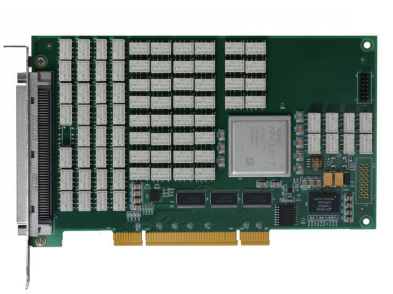

2 – я линия 64, выберите более одной мультипликационной карты с мультипликатором
Основные параметры
1.карта уровня 3U стандартной PXIe/CPCI/PCI/pci
2.Во-первых, количество каналов: 1 группа 64 выбирает 1, 2 группы 32 группы 1, 4 группы по 1, 8 группы по 1, 4 группы по 1.
3.Во-вторых, номинальное напряжение контактов :DC:220V, AC:250V
4.В-третьих, номинальный ток контакта :2A
5.В-четвертых, номинальная мощность контактных точек :60W(DC), 62,5 вт (AC).
6.Пят, – понятн сопротивлен: ≤ 300m Ωm
7.Шест, рел бытов техник продолжительн жизн: ≥ 10 миллион раз (номинальн нагрузк: 30V / 2A)
8.Время срабатывания реле: ≤5 мс
Описание
маркер
Добро пожаловать в компанию ООО Сиань Минси Тайда Информационные Технологии! Перед вами шасси с нулевым слотом и различные функциональные платы. Шасси NI совместимы с нашими платами, включая:
1) Плату генерации секундных импульсов – формирует высокоточный синхронизирующий сигнал с периодом 1 секунда;
2) Многопортовую последовательную плату -расширяет компьютерные возможности за счет дополнительных последовательных портов для параллельной связи с несколькими устройствами;
3) Плату синхронизации времени -обеспечивает компьютерную систему высокоточной временной информацией и внешней синхронизацией через шины PXI/CPCI, передавая временные данные и синхронизирующие сигналы для согласования системного времени. Вся продукция производится компанией MXTD напрямую – производитель, прямые поставки.
一、Технические нормативы：
Физический размер:
Стандартный размер карты PXIe/PXI/CPCI 3U, 160mx100mx20mm, с разницей в 0,2 мм
Стандартный размер PCIe/PCI — 175mx106mx20mm, с разницой меньше 0,2 мм
Показатель интерфейса:
Интерфейс PXI/CPCI/PCI поддерживает 32bit, 33mz, 132MB/s
Интерфейс PXle/PCle поддерживает x4, 4Gbps
Рабочая среда:
1 коммерческ: – 20 ℃ + 60 ℃
2. промышлен: – 40 ℃ + 70 ℃
3 хранен температур: – 55 ℃ + 85 ℃
4 относительн влажност: 5% – 90% (не NingLou)
二、Поддержка программного обеспечения
Операционная система: маркировка :Windows 98/2000/2003/XP/7/10
Сдела на заказ: Linux/VxWorks/RTX/LabVIEW RT
Софт:
Водитель.
Динамический банк
Демо-программа
三、Модель.
CPCI-6310:1 группа 64, 1 группа 32, 1 группа 16, 1 группа 16, 8 группа 8, 1 группа, 4 группа, 2 группа, 4 группа, 1 группа
PCI-6310: PCI шина, набор 1, набор 32, набор 1, набор 16, набор 1, набор 4, набор 1, набор 8, набор 1, набор 16, двухпроводная многоканальная функциональная таблица
PCIe-6310:1 группа 64 выбирает 1, 2 группы 32 группы 1, 4 группы по 1, 8 групп по 1, 16 групп по 4 группы по 1, 2 группы по 4 группы по 1, 2 группы по 4 группы по 1, 2 группы по 4 группы по 1, 2 группы по 16 групп по 4 группы по 1, 2 группы по 4 группы по 2 пусковым пусковым пусковым картам
PXIe-6310:1 группа 64 выбирает 1, 2 группы 32 группы 1, 4 группы по 1, 8 групп по 1, 16 групп по 4 группы по 1, 2 группы по 4 группы по 1, 2 группы по 4 группы по 1, 2 группы по 4 группы по 1, 2 группы по 16 групп по 4 группы по 1, 2 группы по 4 группы по 2 пусковым пусковым пусковым картам
