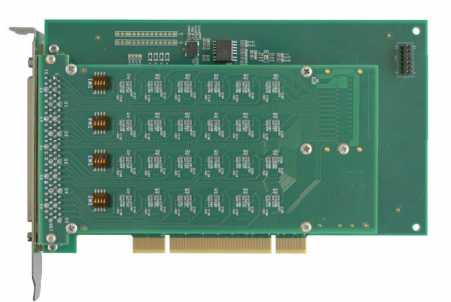

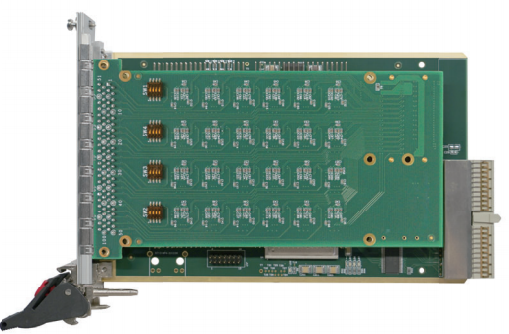

12-канальная плата связи с универсальной последовательной шиной (UART)
Основные параметры
Стандартная плата форм-фактора 3U для шин PXIe/CPCI/PCIe/PCI
一. Количество каналов: 12 приёмопередающих (Tx/Rx) каналов.
-
Последовательный интерфейс связи RS422.
二. Скорость передачи (бодрейт): от 2400 бит/с до 4 Мбит/с.
-
Данные интерфейса RS422:
-
Длина данных выбирается от 5 до 8 бит.
-
Длина стопового бита: 1, 1.5 или 2 бита.
-
-
Выбираемый режим контроля чётности: Нет / Нечётность / Чётность / SPACE / MARK.
三.Время задержки между отправками (тайминг) настраивается программно с разрешением 1 мкс в диапазоне от 1 мкс до (2³² – 1) мкс.
Установленное время задержки определяет интервал между началом текущего кадра и началом следующего кадра.
. Режим приема данных: настраивается прозрачный прием или прием по протоколу. Доступно для выбора от 0 до 12 протоколов.
-
-
-
Прием по протоколу в свою очередь делится на два режима: прием с обновлением (refresh) и прием по FIFO.
-
Для интерфейса RS422 доступен выбор режима опроса (polling) или приема по прерываниям (interrupt).
-
-
四. Прозрачный приём: Глубина триггера настраивается (23 бита), диапазон настройки от 0 до (2²³ – 1). При достижении заданной глубины генерируется прерывание.
五. Приём по протоколу: Прерывание генерируется при наличии в буфере приёма хотя бы одного полного кадра данных. В режиме “обновления” (refresh) прерывания не генерируются.
六. Статистика потерь кадров по тайм-ауту:
-
Описание
маркер
Добро пожаловать в компанию ООО Сиань Минси Тайда Информационные Технологии! Перед вами шасси с нулевым слотом и различные функциональные платы. Шасси NI совместимы с нашими платами, включая:
1) Плату генерации секундных импульсов – формирует высокоточный синхронизирующий сигнал с периодом 1 секунда;
2) Многопортовую последовательную плату -расширяет компьютерные возможности за счет дополнительных последовательных портов для параллельной связи с несколькими устройствами;
3) Плату синхронизации времени -обеспечивает компьютерную систему высокоточной временной информацией и внешней синхронизацией через шины PXI/CPCI, передавая временные данные и синхронизирующие сигналы для согласования системного времени. Вся продукция производится компанией MXTD напрямую – производитель, прямые поставки.
一、Технические нормативы：
Габаритные размеры:
-
Стандартный размер карты 3U для PXIe/PXI/CPCI: 160 мм × 100 мм × 20 мм, допуск менее 0,2 мм.
-
Стандартный размер для PCIe/PCI: 175 мм × 106 мм × 20 мм, допуск менее 0,2 мм.
Характеристики интерфейса:
-
Интерфейс PXI/CPCI/PCI: поддержка 32 бит, 33 МГц, 132 МБ/с.
-
Интерфейс PXIe/PCIe: поддержка x4, 4 Гбит/с.
Условия эксплуатации:
-
Коммерческий диапазон: от -20°C до +60°C.
-
Промышленный диапазон: от -40°C до +70°C.
-
Температура хранения: от -55°C до +85°C.
-
Относительная влажность: от 5% до 90% (без конденсации).
二、Поддержка программного обеспечения
Операционные системы:
-
Стандартная поддержка: Windows 98/2000/2003/XP/7/10
-
Поддержка по запросу: Linux / VxWorks / RTX / LabVIEW RT
В комплекте ПО:
-
Драйверы устройств
-
Динамические библиотеки (DLL)
-
Демонстрационные программы
三、Модель.
CPCI-3122: 12-канальная универсальная плата последовательного интерфейса (RS422) для шины PXI/CPCI.
PCI-3122: 12-канальная универсальная плата последовательного интерфейса (RS422) для шины PCI.
PCIe-3122: 12-канальная универсальная плата последовательного интерфейса (RS422) для шины PCI Express (PCIe).
PXIe-3122: 12-канальная универсальная плата последовательного интерфейса (RS422) для шины PXI Express (PXIe).
