| Элемент обозначения | Описание |
|---|---|
| 1. Основной код серии-J30J | • J30J – базовая модель
• J30JU – сварная (корпус подлежит сварке) • J30JS – окисленный нержавеющий сталь (корпус не подлежит сварке) • Не указывается – стандартный комплект затяжных элементов |
| 2. Модификация серии-X— | • Не указывается – базовая модель
• A – быстросъемный • C – корпус из бронзового латунированного металла • D – посадочное отверстие M2-6H • M – герметичный • M1 – герметичный из стекловолокна • R – инверсия стержней/гнезд (для моделей в разделе 4 Z/TK) |
| 3. Количество контактов- X | 9~144 контактов |
| 4. Тип электрического соединителя-ZK / TJ | • ZK означает разъемный стержень, TJ означает вставной стержень
• ZJ означает разъемное гнездо, TK означает вставное гнездо |
| 5. Способ соединения контактов-X | • Не указывается – клепанный способ
• S – сварной способ • N, N3, N8, N12 – прямоугольный печатный способ, шаг сетки печатной платы 2,54×2,54, причем N является базовым продуктом • W – изогнутый печатный способ, шаг сетки печатной платы 2,54×2,54 |
| 6. Тип затяжного и монтажного элемента- X – | • Не указывается – стандартный комплект затяжных элементов (проводной или сварной стержень по умолчанию L-тип, изогнутый печатный продукт по умолчанию P7-тип, прямоугольный печатный продукт по умолчанию P5-тип)
• Y – без комплекта затяжных элементов • Обычные комплекты затяжных элементов, такие как L, K, P5 и т.д., см. тип и инструкцию по использованию комплектов затяжных элементов |
| 7. Идентификатор модифицированного продукта-X | • (При наличии нескольких, пишется в алфавитном порядке, например -AD, -JQ и т.д.)
• A-внешний щиток с сеткой • C-используется, когда направление вывода продукта перпендикулярно оси контакта • D – паз на разъемной крышке, когда на стыковочном конце есть паз для вращения • AD – сочетание модификаций A и D • Q – увеличенный фланец корпуса • J – шаг сетки печатной платы 1,27×2,54 (4 строки×n столбцов) • Y – элемент с предохранителем от ошибочного подключения |
| 8. Идентификатор дополнительного элемента- X | • A1 – хвостовой элемент для проволоки (только для клепанных и сварных продуктов)
• A3 – хвостовой элемент для проволоки (только для клепанных и сварных продуктов) |
| 9. Идентификатор провода-X | Подробные требования к сечению, цвету, длине, внешней защите и т.д. см. в инструкции по заказной модели с проводом. (только для клепанных продуктов) |
| Тип стержня/разъемного гнезда | Основное обозначение | Характеристики конструкции | Примечание |
|---|---|---|---|
| Клепанный способ | Можно выбирать тип комплекта затяжных элементов в соответствии с конкретными требованиями | ||

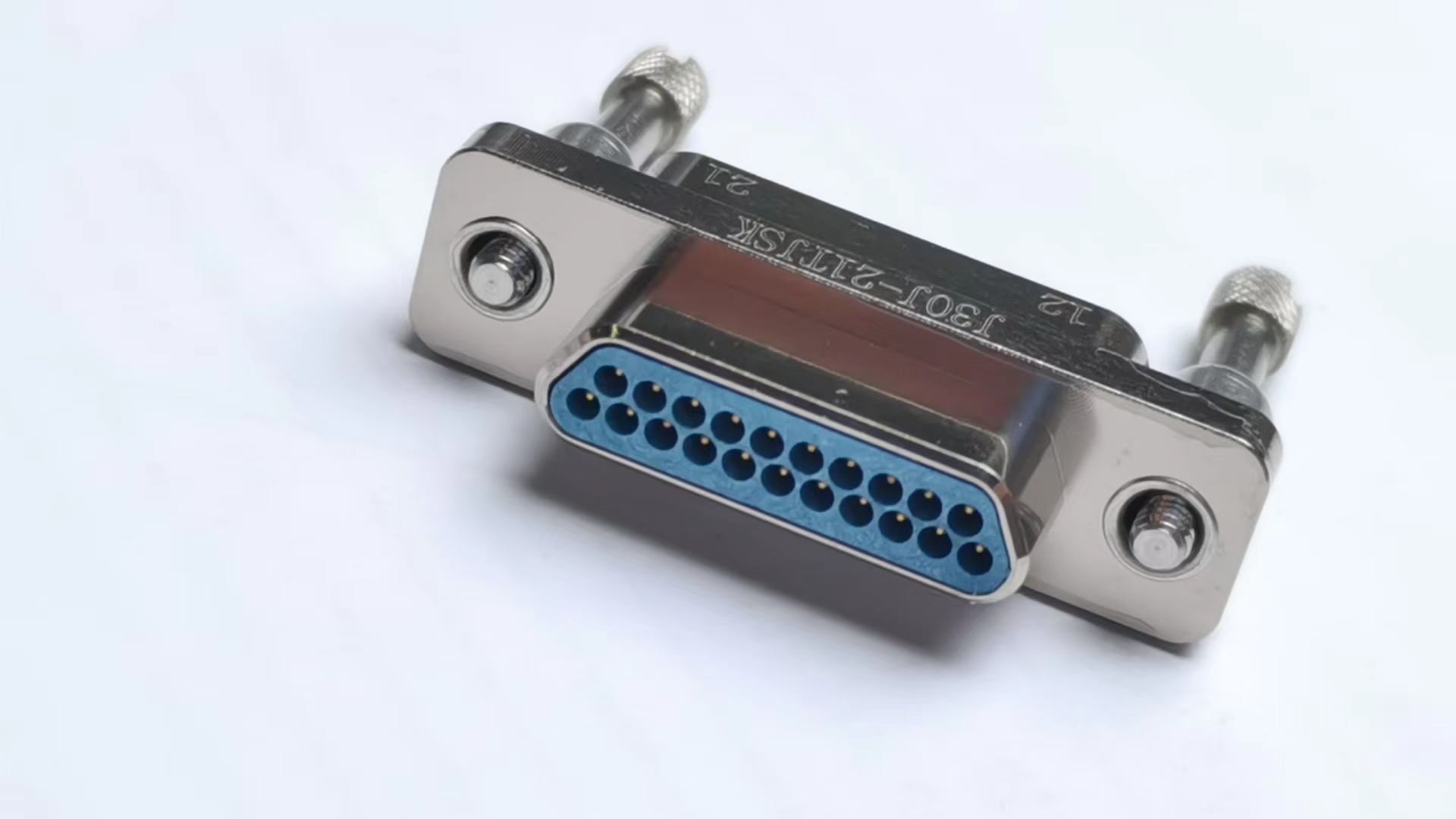

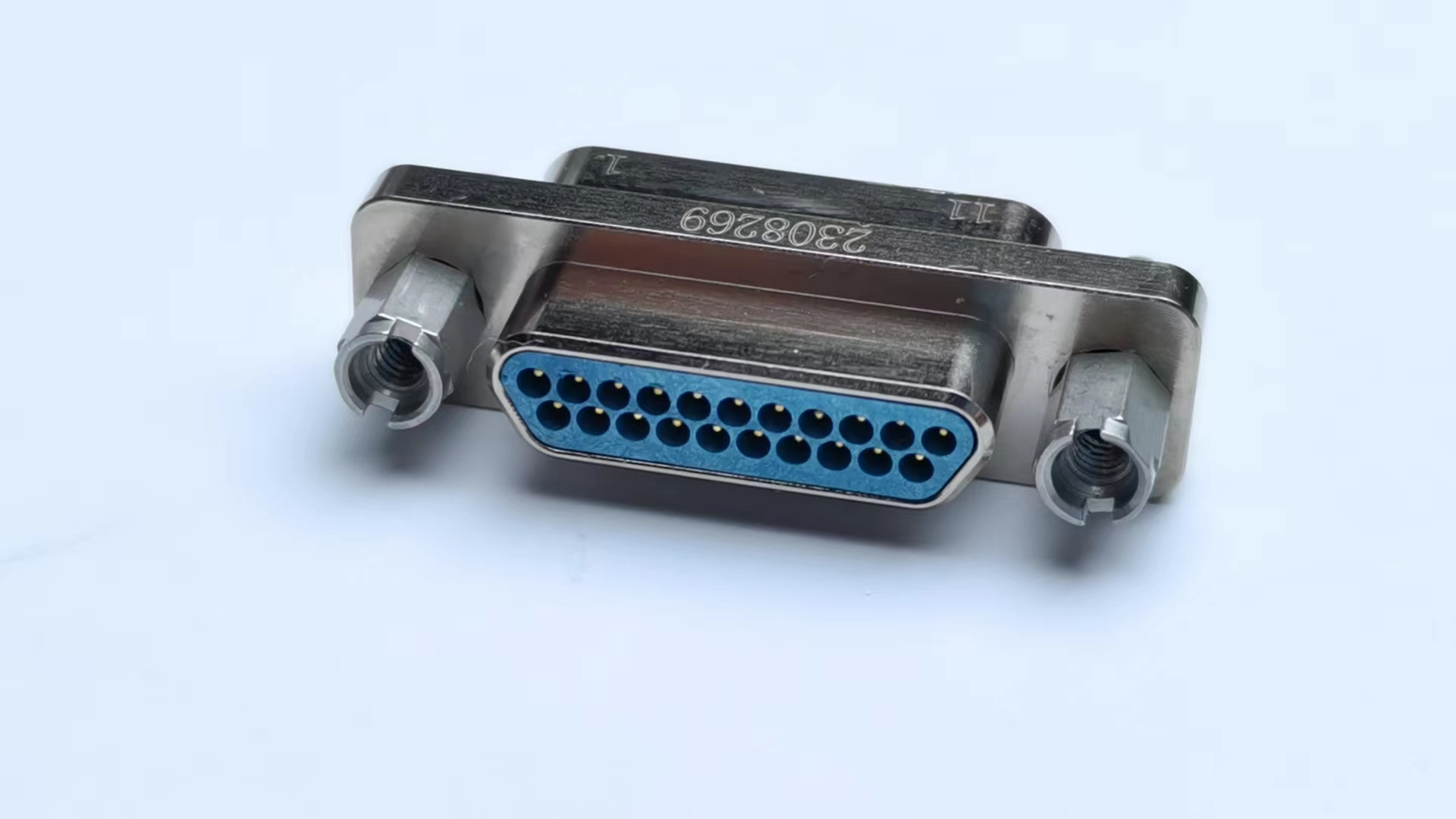

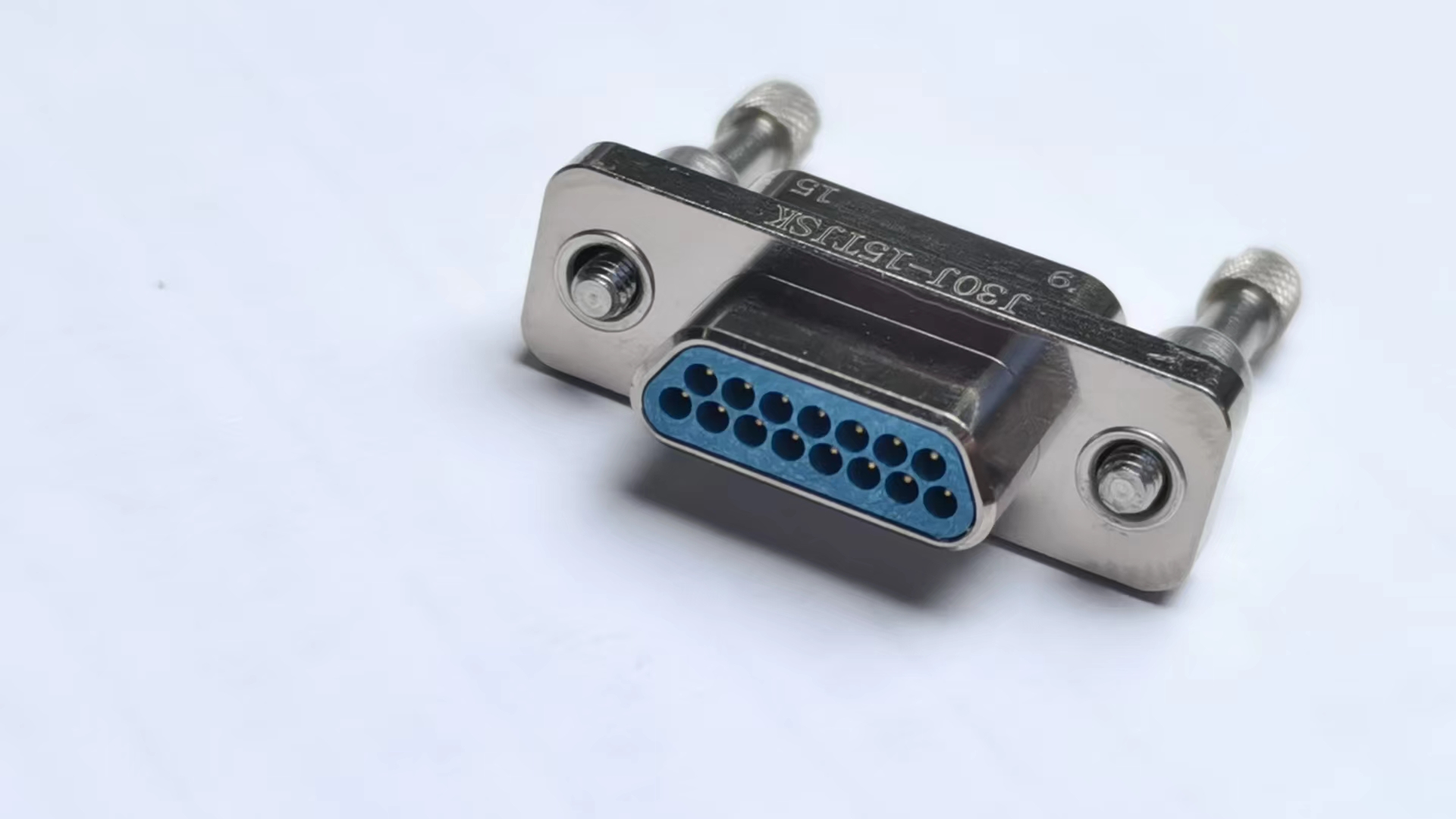

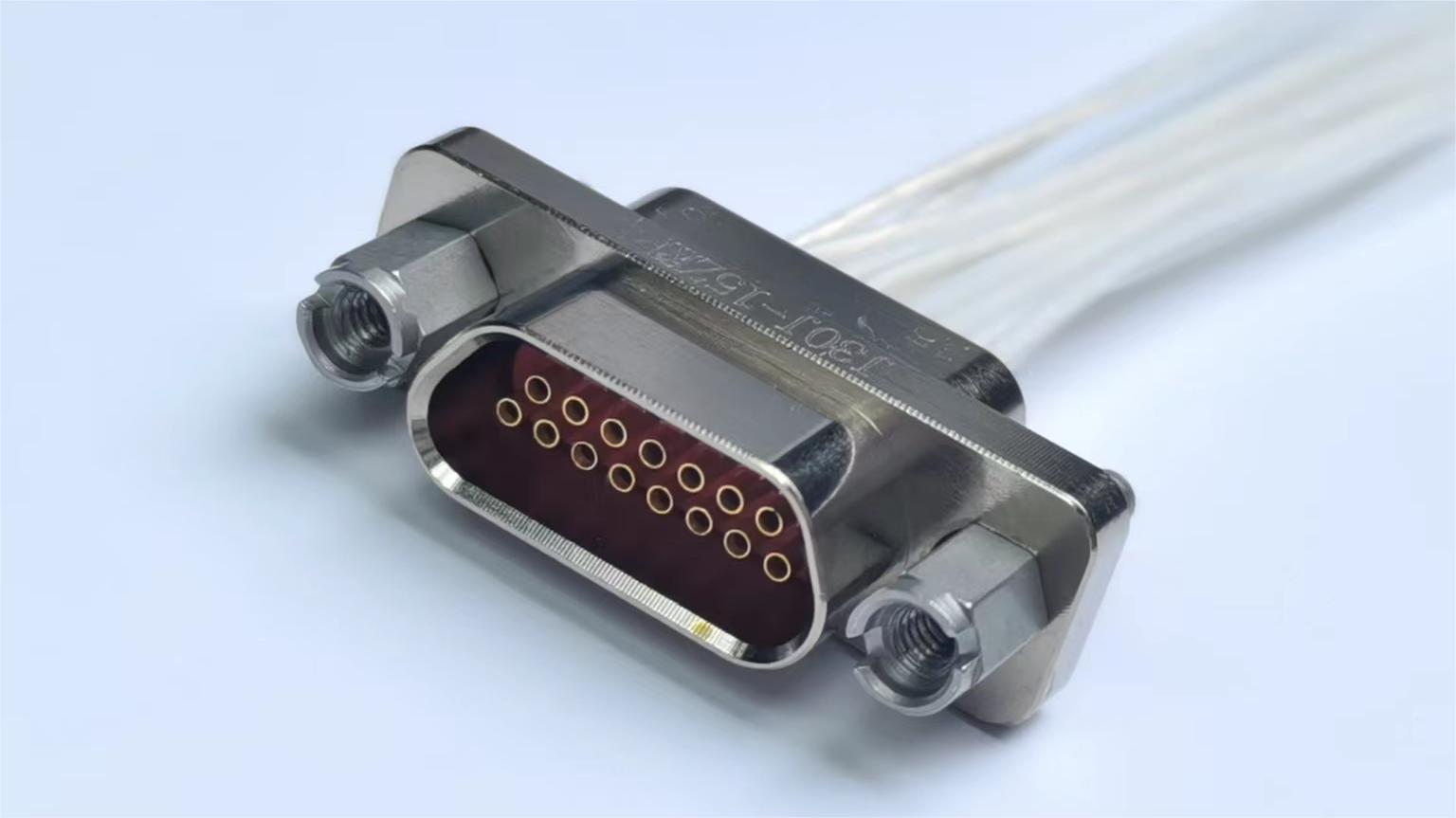

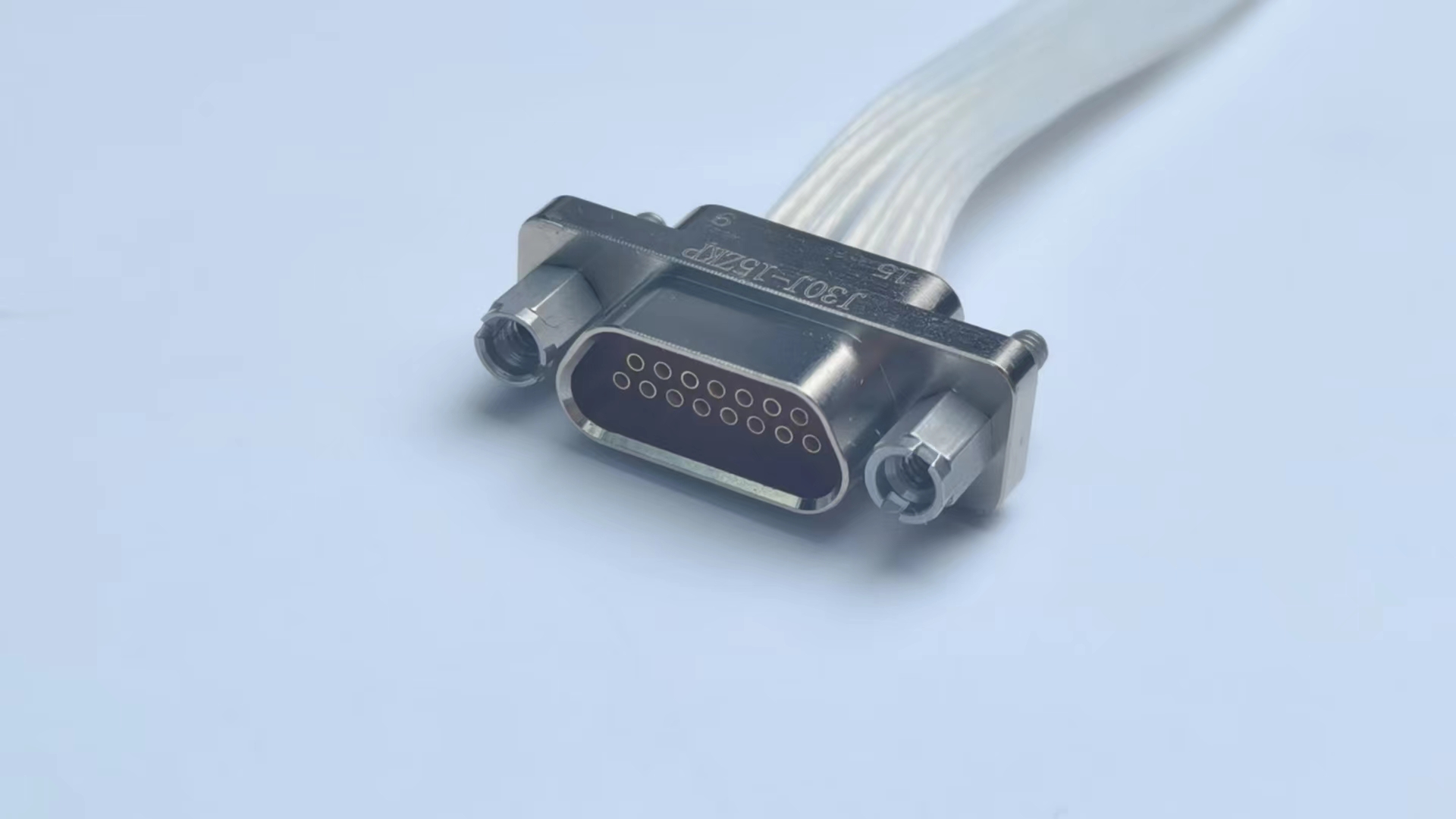

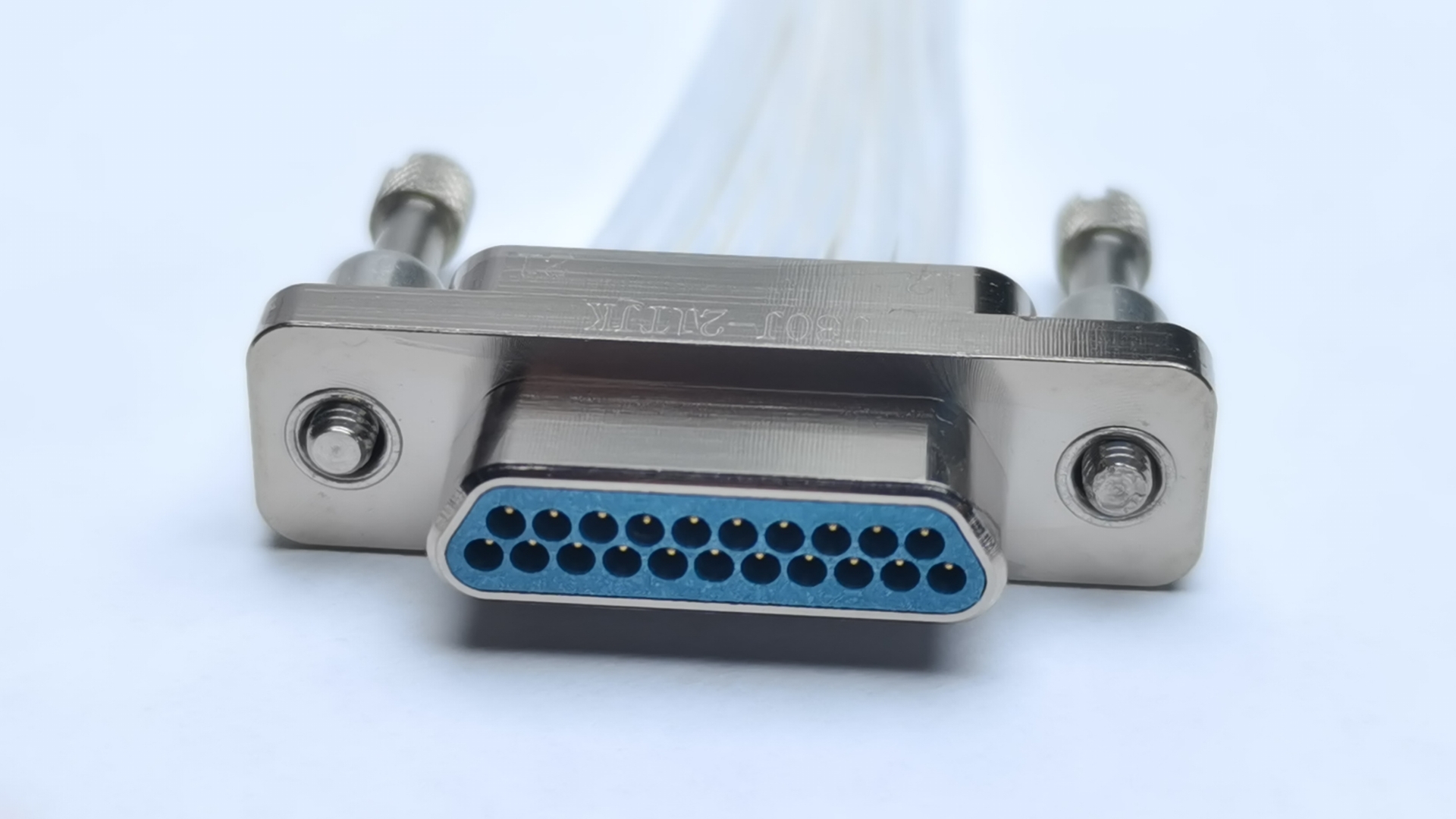

| Базовая модель | Стержень J30J-TJ
Разъемное гнездо J30J-ZK |
Металлический корпус, соединение проводов, прямое вывод | |

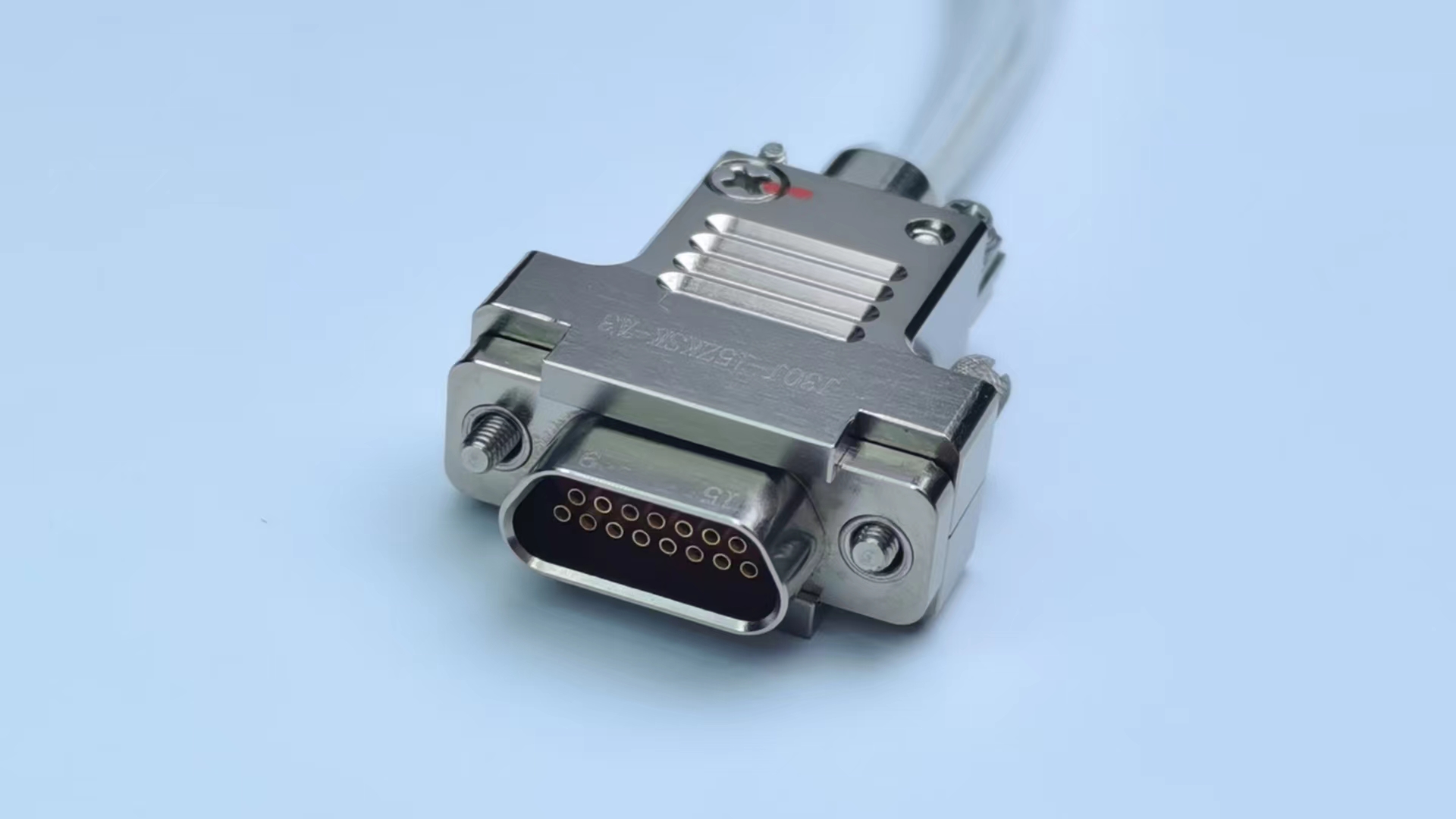

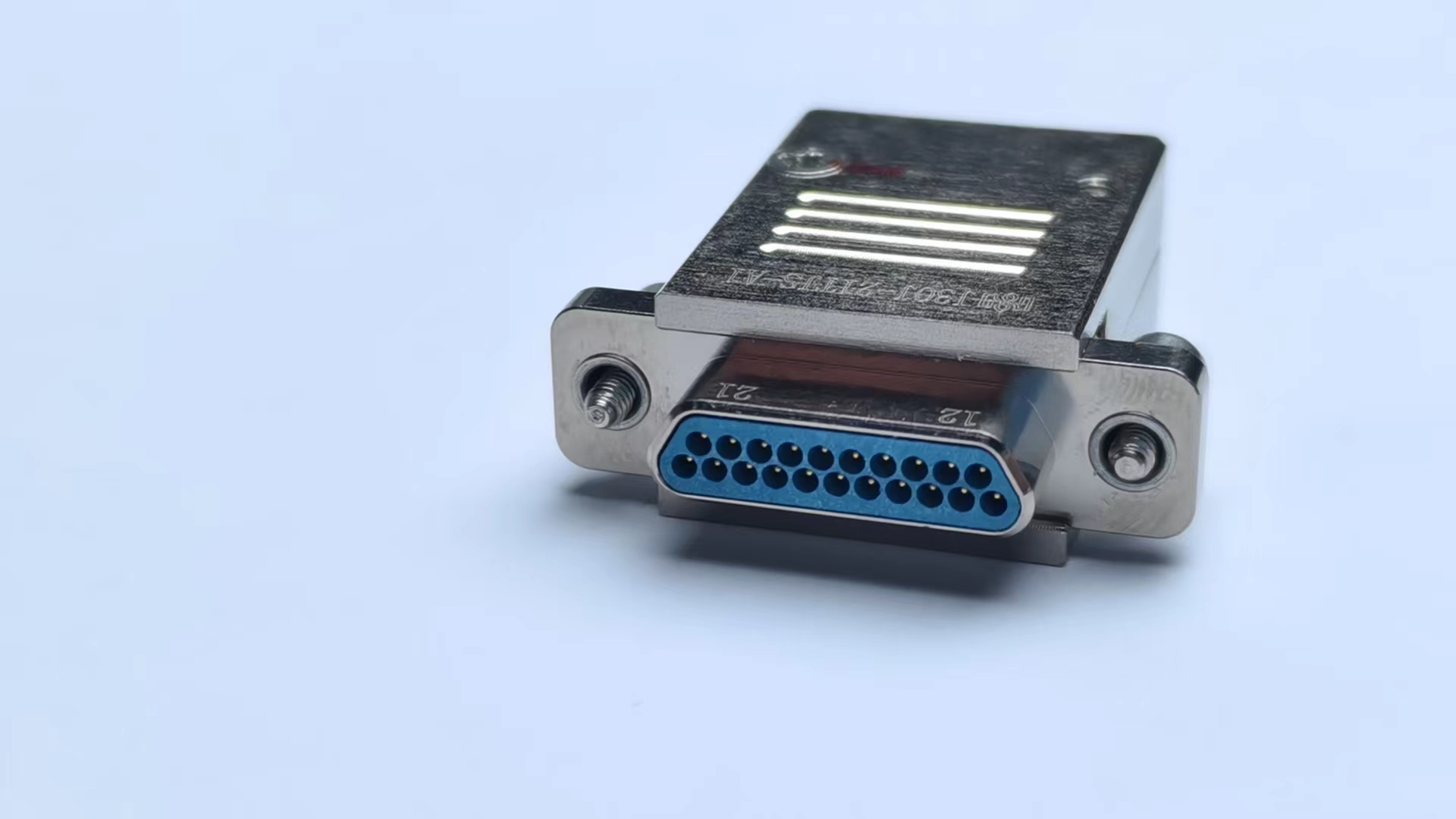

| Модификация | Стержень J30J-TJ-A
Разъемное гнездо J30J-ZK-A |
По сравнению с продуктом J30J-ZK/TJ, в хвостовой части продукта добавлен прямой кабельный щиток, наружная часть проволоки имеет металлическую волноотражательную оболочку | |
| Стержень J30J-TJ-C
Разъемное гнездо J30J-ZK-C |
По сравнению с продуктом J30J-ZK/TJ, проводы выводятся под углом 90° | ||
| Стержень J30J-TJ-C1
Разъемное гнездо J30J-ZK-C1 |
На основе клепанного продукта серии J30J добавлен изогнутый кабельный щиток, наружная часть проволоки имеет металлическую волноотражательную оболочку, с одной стороны один выходной порт | ||
| Стержень J30J-TJ-C2
Разъемное гнездо J30J-ZK-C2 |
По сравнению с продуктом J30J-ZK-C1/TJ-C1, направление вывода продукта противоположно, остальное одинаково | ||
| Стержень J30J-TJ-C3
Разъемное гнездо J30J-ZK-C3 |
На основе клепанного продукта серии J30J добавлен изогнутый кабельный щиток, наружная часть проволоки имеет металлическую волноотражательную оболочку, с одной стороны два выходных порта | ||
| Стержень J30J-TJ-C4
Разъемное гнездо J30J-ZK-C4 |
На основе клепанного продукта серии J30J добавлен изогнутый кабельный щиток, с двух сторон выходные порты | ||
| Стержень J30J-TJ-D
Разъемное гнездо J30J-ZK-D |
По сравнению с продуктом J30J-ZK/TJ, на панели добавлен паз для вращения | ||
| Стержень J30J-TJ-AD
Разъемное гнездо J30J-ZK-AD |
По сравнению с продуктом J30J-ZK-A/TJ-A, на боковой поверхности корпуса имеется антискользящая насечка, на панели добавлен паз для вращения | ||
| Стержень J30J-TJ-Q
Разъемное гнездо J30J-ZK-Q |
По сравнению с продуктом J30J-ZK/TJ, размер корпуса и панели монтажа увеличен до соответствующих размеров | ||
| Стержень J30J-TJ-Q8
Разъемное гнездо J30J-ZK-Q8 |
По сравнению с продуктом J30J-ZK/TJ, размер корпуса и панели монтажа увеличен до соответствующих размеров | ||
| Стержень J30J-TJ-AQ8
Разъемное гнездо J30J-ZK-AQ8 |
По сравнению с продуктом J30J-ZK-A/TJ-A, размер корпуса и панели монтажа увеличен до соответствующих размеров | ||

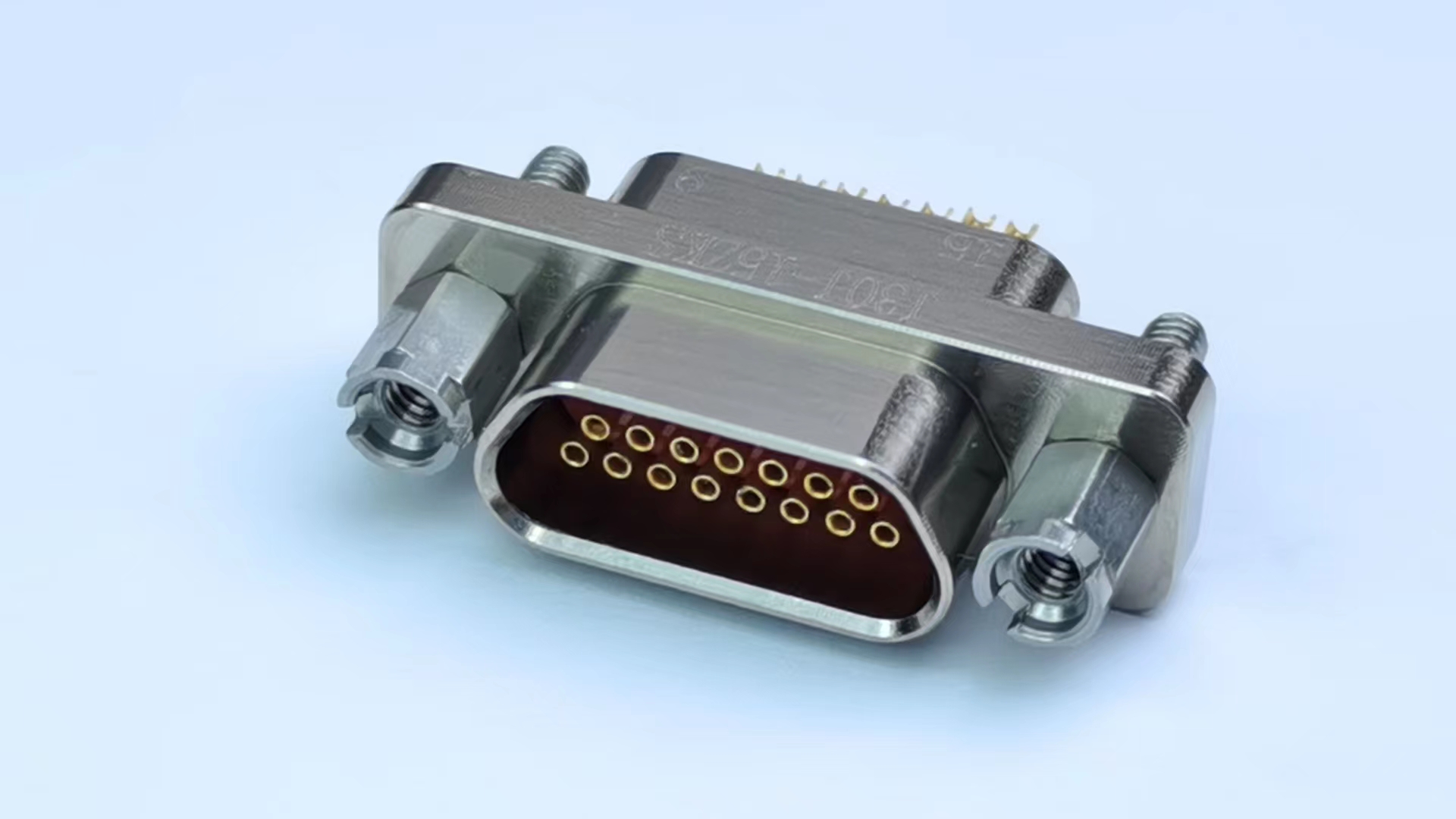

| Сварной способ | Стержень J30JU-TJS
Разъемное гнездо J30JU-ZKS |
По сравнению с продуктом J30J-ZK/TJ, способ соединения контактов – сварной | |

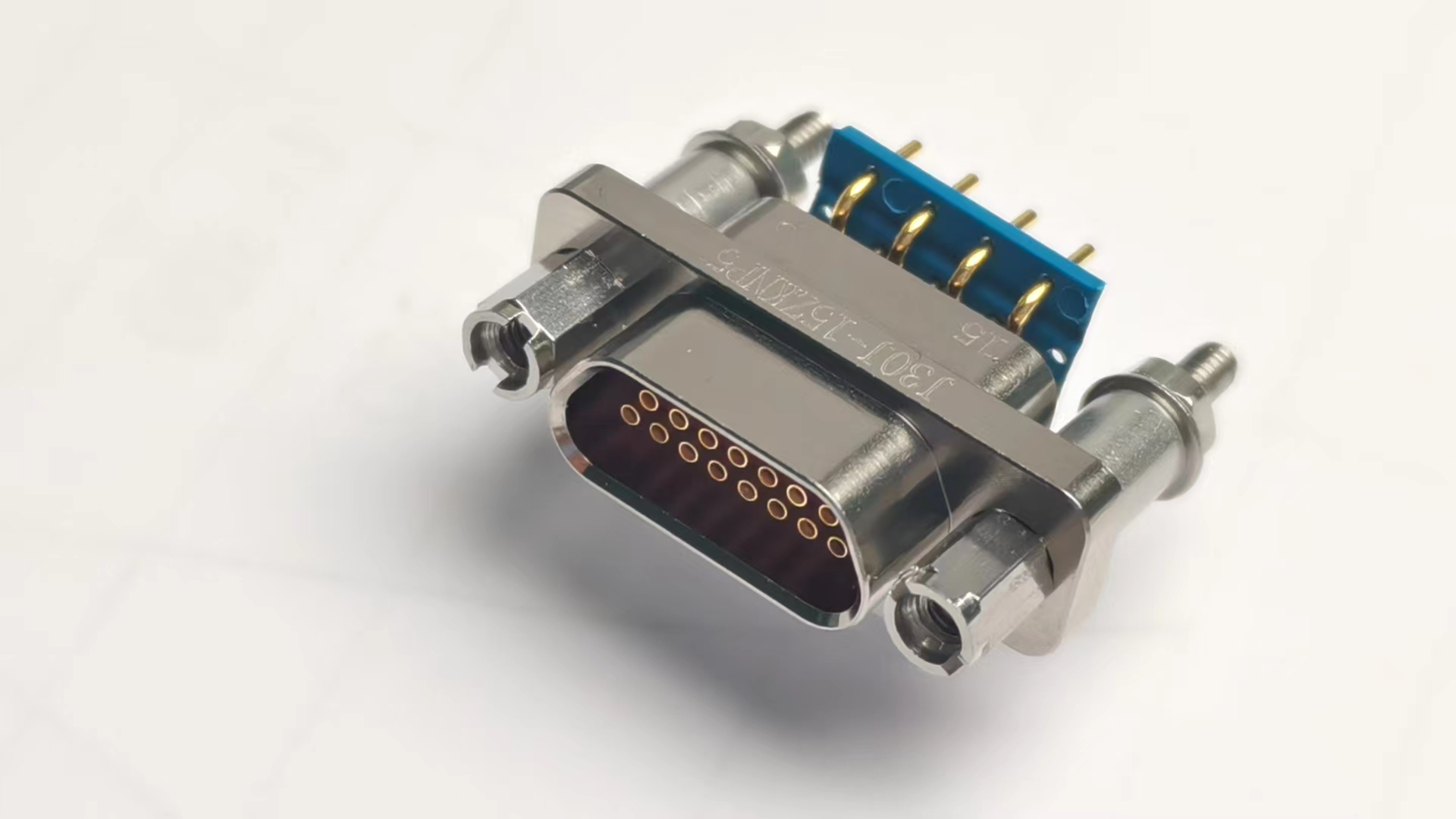

| Прямоугольный печатный способ | Стержень J30J-TJN
Разъемное гнездо J30J-ZKN |
Способ соединения контактов – прямоугольный печатный измененный способ, шаг сетки печатной платы 2,54×2,54, рекомендуемая толщина печатной платы (1,6~2,5мм) | |

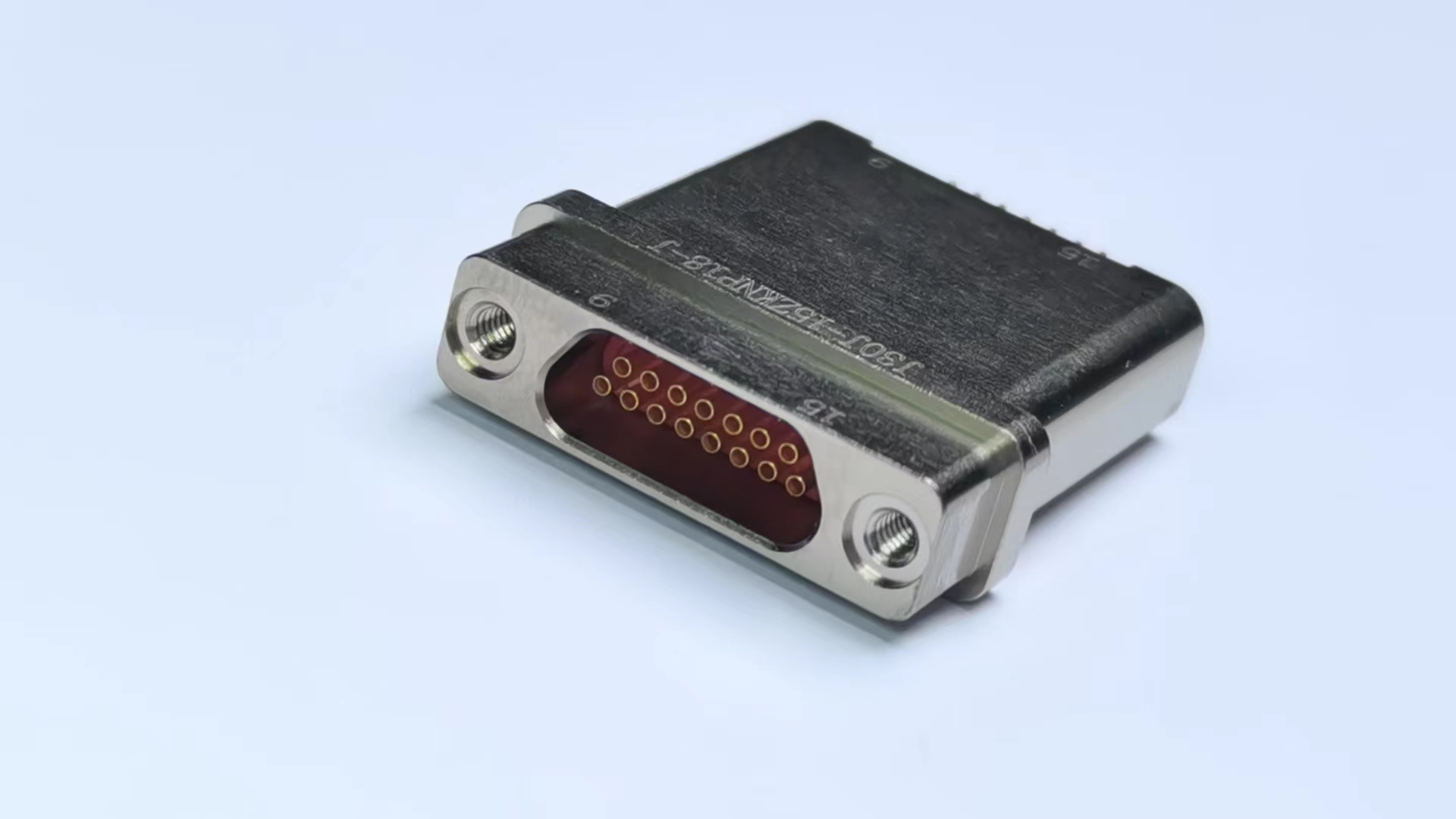

| Стержень J30J-TJN-J
Разъемное гнездо J30J-ZKN-J |
Способ соединения контактов – прямоугольный печатный измененный способ, шаг сетки печатной платы 1,27×2,54, рекомендуемая толщина печатной платы (1,6~2,5мм) | ||
| Стержень J30J-TJN(X)
Разъемное гнездо J30J-ZKN(X) |
По сравнению с J30J-ZKN/TJN-J, длина выводов увеличена, рекомендуемая толщина печатной платы (1,6~3,5мм) | ||

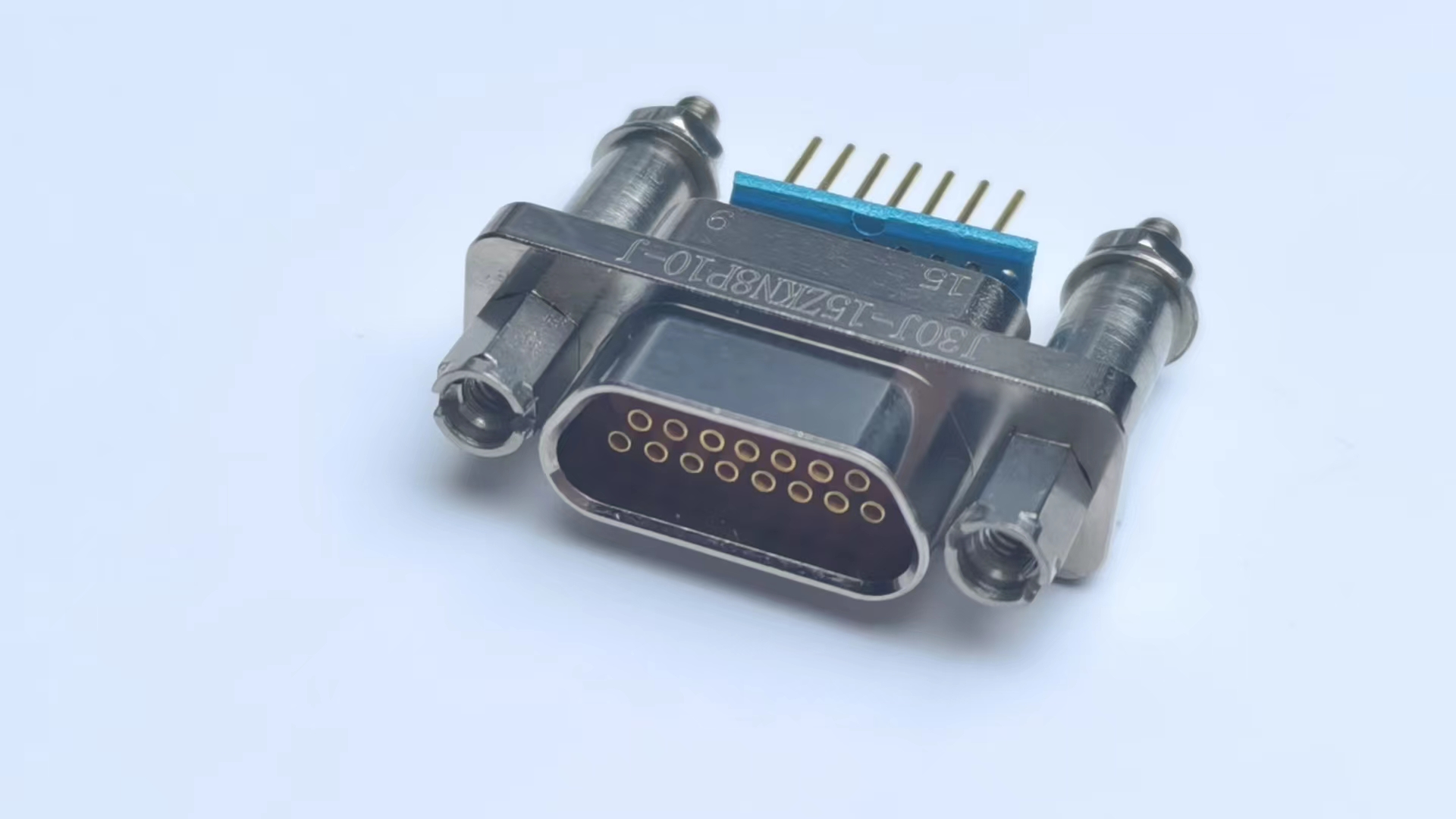

| Стержень J30J-TJN8
Разъемное гнездо J30J-ZKN8 |
По сравнению с J30J-ZKN/TJN-J, длина выводов увеличена на 8, рекомендуемая толщина печатной платы (1,6~4,8мм) | ||
| Стержень J30J-TJN12
Разъемное гнездо J30J-ZKN12 |
По сравнению с J30J-ZKN/TJN-J, длина выводов увеличена на 7,2, рекомендуемая толщина печатной платы (1,6~3,8мм) | ||
| Стержень J30J-TJN12-J
Разъемное гнездо J30J-ZKN12-J |
По сравнению с J30J-ZKN-J/TJN-J, длина выводов увеличена на 7, рекомендуемая толщина печатной платы (1,6~3,8мм) | ||
| Изогнутый печатный способ | Стержень J30J-TJW
Разъемное гнездо J30J-ZKW |
Способ соединения контактов – изогнутый печатный измененный способ, шаг сетки печатной платы 2,54×2,54 | |

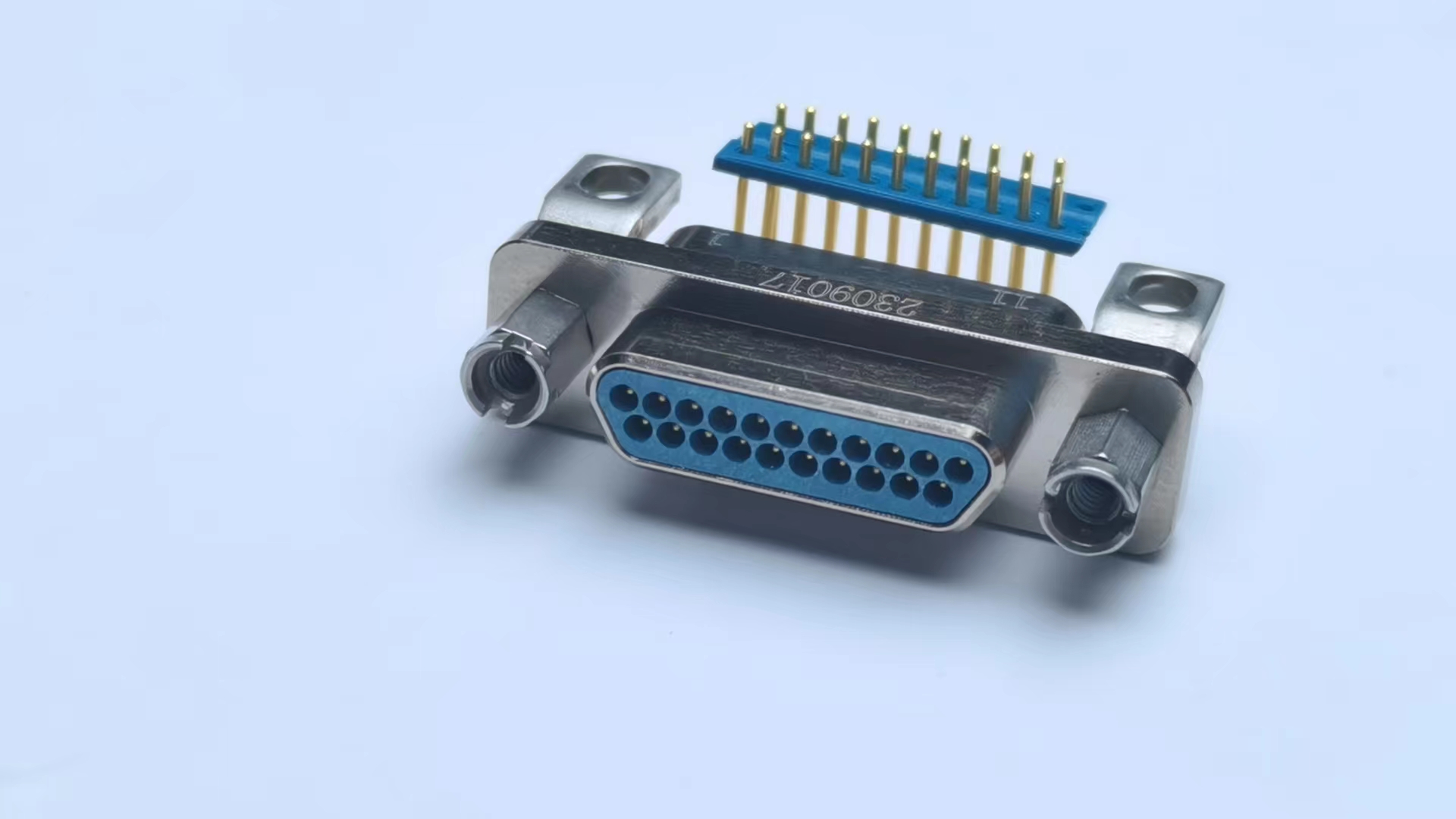

| Стержень J30J-TJW-J
Разъемное гнездо J30J-ZKW-J |
Способ соединения контактов – изогнутый печатный измененный способ, шаг сетки печатной платы 1,27×2,54 | ||
| Вертикальный поверхностный способ | Стержень J30J-TJNB-J
Разъемное гнездо J30J-ZKNB-J |
Способ соединения контактов – вертикальный поверхностный | |
| Модифицированный продукт короткого корпуса | Стержень J30JE-TJS
Разъемное гнездо J30JE-ZKS |
По сравнению с продуктом J30J-ZKS/TJS, высота корпуса стержня сжата на 1,8мм, высота корпуса разъемного гнезда сжата на 1,2мм | |
| Стержень J30JE-TN
Разъемное гнездо J30JE-ZN |
По сравнению с продуктом J30J-ZKN/TJN, высота корпуса сжата на 1,2мм | ||
| Стержень J30JE-TJN-J
Разъемное гнездо J30JE-ZKN-J |
По сравнению с продуктом J30J-ZKN-J/TJN-J, высота корпуса стержня сжата на 1,8мм, высота корпуса разъемного гнезда сжата на 1,2мм | ||
| Модифицированный продукт быстросъемной серии | Стержень J30J-TJD2
Разъемное гнездо J30J-ZKD2 |
Использует конструкцию с винтовым стержнем для сжатия пружины и сквозное зажимание, стержень комплектуется с элементами для проволоки | Продукт оснащен встроенным замком |
| Стержень J30JA-TJ
Разъемное гнездо J30JA-ZK |
На обеих сторонах продукта используются элементы для затяжки, обеспечивающие быструю стыковку | ||
| Модифицированный продукт с инверсией стержней/гнезд | Стержень J30JR-TK
Разъемное гнездо J30JR-ZJ |
Стержень с вставными гнездами, разъемное гнездо с разъемными стержнями | Можно выбирать тип комплекта затяжных элементов в соответствии с конкретными требованиями |
| Стержень J30JR-TK-A
Разъемное гнездо J30JR-ZJ-A |
По сравнению с продуктом J30JR-TK/ZJ, в хвостовой части продукта добавлен прямой кабельный щиток, наружная часть проволоки имеет металлическую волноотражательную оболочку | ||
| Стержень J30JR-TKS
Разъемное гнездо J30JR-ZJS |
По сравнению с продуктом J30JR-TK/ZJ, способ соединения контактов – сварной | ||
| Стержень J30JR-TKN
Разъемное гнездо J30JR-ZJN |
Способ соединения контактов – прямоугольный печатный измененный способ, шаг сетки печатной платы 2,54×2,54 | ||
| Стержень J30JR-TKN-J
Разъемное гнездо J30JR-ZJN-J |
Способ соединения контактов – прямоугольный печатный измененный способ, шаг сетки печатной платы 1,27×2,54 | ||
| Стержень J30JR-TKW
Разъемное гнездо J30JR-ZJW |
Способ соединения контактов – изогнутый печатный измененный способ, шаг сетки печатной платы 2,54×2,54 | ||
| Стержень J30JR-TKW-J
Разъемное гнездо J30JR-ZJW-J |
Способ соединения контактов – изогнутый печатный измененный способ, шаг сетки печатной платы 1,27×2,54 | ||
| Герметичный продукт | Стержень J30JM-TJ
Разъемное гнездо J30JM-ZK |
Коэффициент漏气ности 5×10⁻² Па・см³/с | |
| Продукт с герметичностью из стекловолокна | Стержень J30JM1-TJ
Разъемное гнездо J30JM1-ZK |
Коэффициент漏气ности 1×10⁻² Па・см³/с | |
| Модифицированный продукт нержавеющей стали | – | По сравнению с вышеперечисленными продуктами, основная серия изменена на J30JS, корпус и элементы затяжки полностью изготовлены из нержавеющей стали, остальное аналогично стандартным продуктам |
