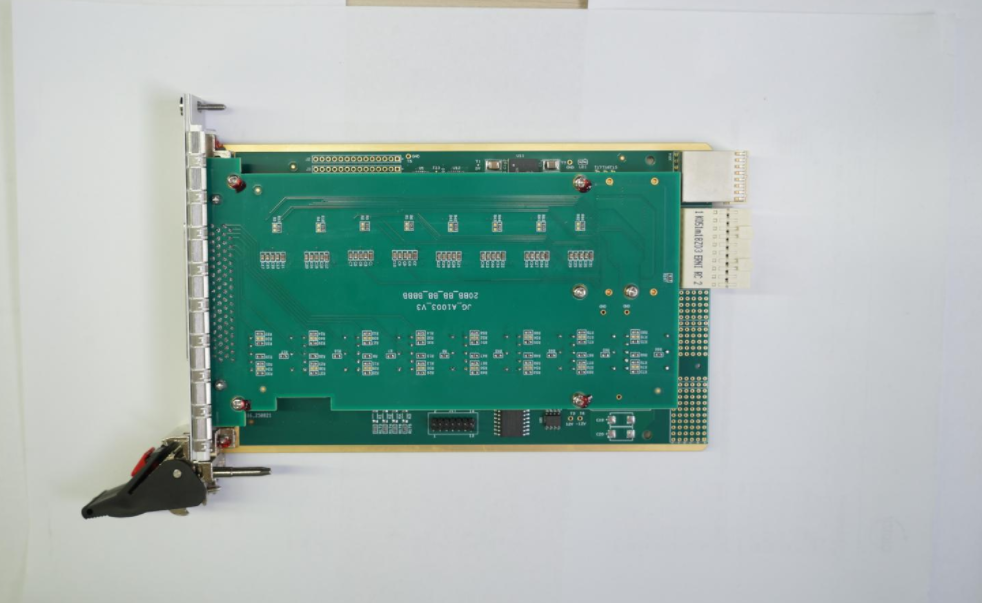

Имитационная карта 2 канала 1M/4M1553B
一、Основные параметры
2.Поддержка 2 – канального модуля связи MIL-STD-1553B
3.Скорость обработки данных составляет 4Mbps, что поддерживает выбор модели 1Mbps и 4Mbps
4.1 BC(главный контроллер), 1-31 RT(удаленный терминал), 1 BM(главный монитор), и BC, RT и BM могут быть эффективными одновременно
5. 2 избыточных шины для каждого канала A и B
6. Поддерживается 32 – битная шкала времени с точностью до 1 метра
7. Программное обеспечение может устанавливать перерасход времени :0-32767s
8.Поддержка способа получения сообщения для прерывания может установить источник прерывания
9. Функция RTC на Один канал (опция), разрешение установлено
10 с аппаратным таймером
11.Память с большой емкостью :32Mx16bit
1. Поддерживает подфреймную модель и цикл сообщений
2.Оптимизация отправки векторного слова с поддержкой BC автоматической диспетчерской связи на основе векторного слова. BC автоматически оценивает полученное векторное слово в соответствующем положении и автоматически отправляет соответствующее сообщение о событиях
3. Непериодические сообщения могут быть включены в рабочий список сообщений
4. Сообщение может автоматически скакать в зависимости от слова данных или слова состояния
5. Поддержка нескольких областей кэш данных
6. Поддержка автоматического переключения шины
7. Ложная инъекция на уровне протоколов поддержки
1 может поддерживать 31 RT-симуляцию одновременно
2. Один буфер и циклический буфер передачи данных
3. Предоставить два способа для прерывания и запроса информации
4. Поддерживает все кодовые слова модели 1553B
5. Поддержка функции мониторинга RT
6.Поддержка нескольких кэшей данных
7. Ложная инъекция на уровне протоколов поддержки
1. Мониторинг всей информации на линии 1553B
2. Можно просеять информацию, требующую прослушки, используя таблицу отфильтрации командных слов
3.Память на пластинах может храниться до 131072 сообщений, которые недавно были перехвачены, используя циклический буфер для получения данных
4. способ запроса прочитать сообщение
Описание
маркер
Добро пожаловать в компанию ООО Сиань Минси Тайда Информационные Технологии! Перед вами шасси с нулевым слотом и различные функциональные платы. Шасси NI совместимы с нашими платами, включая:
1) Плату генерации секундных импульсов – формирует высокоточный синхронизирующий сигнал с периодом 1 секунда;
2) Многопортовую последовательную плату -расширяет компьютерные возможности за счет дополнительных последовательных портов для параллельной связи с несколькими устройствами;
3) Плату синхронизации времени -обеспечивает компьютерную систему высокоточной временной информацией и внешней синхронизацией через шины PXI/CPCI, передавая временные данные и синхронизирующие сигналы для согласования системного времени. Вся продукция производится компанией MXTD напрямую – производитель, прямые поставки.
一、Технические нормативы：
Физический размер:
Стандартный размер карты PXIe/PXI/CPCI 3U, 160mx100mx20mm, с разницей в 0,2 мм
Стандартный размер PCIe/PCI — 175mx106mx20mm, с разницой меньше 0,2 мм
Показатель интерфейса:
Интерфейс PXI/CPCI/PCI поддерживает 32bit, 33mz,132MB/s
Интерфейс PXIe/PCle поддерживает x4,4Gbps
Рабочая среда:
Коммерческ: – 20 ℃ – + 60 ℃
Промышлен: – 40 ℃ + 70C
Хранен температур: – 55 ℃ + 85 ℃
Относительная влажность :5 -90%(без геля)
二、Поддержка программного обеспечения
1.Операционная система:
Windows 98/2000/2003/XP/7/10
Сдела на заказ: Linux/xWorks/RTX/LabVIEW RT
2. Программное обеспечение: программа для динамической библиотеки драйвера
三、Модель.
Модель: CPCI-2211
Спецификация: шины PXI/CPCI, 2 канала, полностью функциональные, со скоростью 1Mbps&4Mbps и имитационными картами на шины 1553B
Модель: PCI-2211
Спецификация: шины PCI, 2 канала, полностью функциональные, со скоростью 1Mbps&4Mbps и имитационными картами на шины 1553B
Модель: PCle-2211
Спецификация: шины PCle, 2 канала, полностью функциональные, со скоростью 1Mbps&4Mbps и имитационными картами на шины 1553B
Модель PXIe-2211
Спецификация: шины PXle, 2 канала, полностью функциональные, со скоростью 1Mbps&4Mbps и имитационными картами на шины 1553B
