Влияние виброустойчивости прямоугольных разъемов на автомобильную электронику.

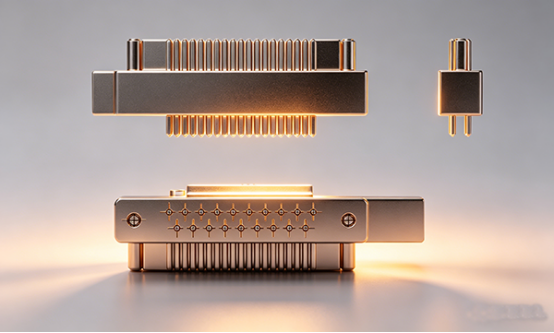

Вибростойкость прямоугольных разъемов

Вибростойкость прямоугольных разъемов, от общего промышленного применения до военной и аэрокосмической отраслей, является не одним параметром, а результатом совокупного воздействия четырех факторов: конструкции контактов, структурной фиксации, обработки материала и адаптации к условиям установки.

Как ключевой элемент для передачи сигналов и энергии в цепи, вибростойкость прямоугольных разъемов напрямую определяет надежность всей системы. Даже незначительное ослабление контактов, фрикционный износ или структурная деформация могут привести к прерыванию сигнала, внезапному увеличению контактного сопротивления или даже к отказу системы.

Механические нагрузки вызывают многоуровневое повреждение прямоугольных разъемов, при этом основные режимы отказа сосредоточены в трех точках:

Фриттинговый износ в месте контакта (распространенный вид отказа): Вибрация вызывает относительное скольжение на микронном уровне между контактами и гнездом (5-50 мкм), повреждая поверхность и вызывая скачок контактного сопротивления от уровня миллиом до уровня ом, что в конечном итоге приводит к прерыванию сигнала. Обычные разъемы после десятков тысяч циклов вибрации с частотой 10–500 Гц и ускорением 10g начинают изнашиваться.

Ослабление конструкции и смещение компонентов

При непрерывной вибрации корпус, фиксирующие компоненты и клеммы подвергаются усталостной деформации, что приводит к ослаблению крепежных винтов, отрыву клемм от изоляционного основания и увеличению зазора в корпусе. Это вызывает резонансное усиление напряжения, приводящее в лучшем случае к нестабильному контакту, а в худшем — к растрескиванию корпуса и поломке контактов.

Усталостное разрушение паяных соединений

Усталостное разрушение паяных соединений происходит, когда паяные соединения между контактами разъема и печатной платой подвергаются многократным сдвиговым нагрузкам во время вибрации. Когда напряжение превышает прочность паяного соединения (обычно ≤3 Н), могут возникать трещины или даже отслоение, особенно при высокочастотной вибрации (выше 1000 Гц), где частота отказов экспоненциально возрастает.

Основные факторы вибростойкости прямоугольных разъемов:

Конструкция контактов: Жизненно важный элемент вибростойкости
Контакт — это «сердце» прямоугольного разъема; его структура, положительное усилие и форма контакта напрямую определяют его сопротивление фреттингу и смещению: Положительное контактное усилие: Чем больше положительное усилие, тем выше сопротивление вибрации и смещению.

Тип контакта: Точечные контакты подвержены выходу из строя из-за вибрации. Линейные контакты, поверхностные контакты или многоконтактные структуры более стабильны — например, гиперболические гнезда, гнезда с листовыми пружинами и витые контакты (контакты из многожильного провода). Эти многоточечные контакты рассеивают напряжение и подавляют фреттинг.

Усилие удержания клеммы: Усилие вытягивания клеммы внутри изоляции должно быть ≥50 Н.

Материалы и покрытие: Требуются высокоэластичные сплавы с высокой усталостной прочностью, а также учитываются проводимость, коррозионная стойкость и сопротивление фреттингу.

Конструкция замка и корпуса: Прочная, виброустойчивая рама.

Способы фиксации: Резьбовая фиксация, двойная байонетная фиксация и винтовая фиксация обеспечивают гораздо более высокую стабильность по сравнению с простыми защелкивающимися механизмами. В прямоугольных разъемах военного класса часто используется конструкция с двумя винтами и направляющими стойками, обеспечивающая высокую точность и равномерное усилие фиксации, а также устойчивость к высокочастотным и высокоускоряющимся вибрациям.

Материал и жесткость корпуса: Обычные пластиковые корпуса подходят только для сред с низкой вибрацией. Например, твердость HV400 или выше обеспечивает высокую жесткость, устойчивость к деформации и усталости, эффективно подавляет резонанс и соответствует требованиям аэрокосмической отрасли.

**Точность сопряжения:** Зазор между штекером и гнездом должен контролироваться в пределах микрометров, чтобы предотвратить относительное перемещение во время вибрации и уменьшить износ.

**Материалы и процессы:** Гарантия виброустойчивости.

**Изоляционные материалы:** Требуются высокотемпературные, высокопрочные конструкционные пластмассы (например, PEI, PPS) с низким коэффициентом теплового расширения.

**Обработка металлических деталей:** Контактирующие детали подвергаются вакуумной термообработке и отжигу для снятия внутренних напряжений; корпус изготавливается методом литья под давлением с высокой точностью и обрабатывается на станках с ЧПУ для обеспечения точности размеров и прочности конструкции.

**Качество покрытия:** Покрытие должно быть равномерным и без микропор.

**Адаптация к установке и подключению:** Последняя линия защиты от вибрации.

**Способы установки:** Монтаж на панель и фланцевый монтаж более стабильны, чем монтаж через отверстия в печатной плате. Разъем может быть закреплен на тяжелых конструкционных элементах винтами, распределяя вибрационное напряжение.

**Конструкция контактов:** Изогнутые и длинные контакты снимают напряжение и уменьшают напряжение в паяных соединениях; На торце печатной платы добавлены усиленные контактные площадки и канавки для снятия напряжения, чтобы уменьшить сдвиговое усилие на паяные соединения контактов во время вибрации.

**Крепление кабеля:** На конце разъема установлен зажим для провода и втулка для снятия напряжения, предотвращающая ослабление контактов из-за раскачивания кабеля. В автомобильной электронике типичные условия вибрации находятся в диапазоне 10-500 Гц, при нагрузке 5-15g. Для этой цели обычно выбирают усиленные промышленные прямоугольные разъемы. Требования к вибростойкости обычно включают винтовое крепление, двухпроводной контакт и металлический корпус.

Автомобильные системы представляют собой сложные, мобильные электромеханические системы. По сравнению с промышленной и бытовой электроникой, автомобильная электроника демонстрирует типичные характеристики «сильного низкочастотного удара, непрерывного высокочастотного напряжения и долговечности» — широкочастотная вибрация в моторном отсеке (10-3000 Гц), сильный удар в шасси (5-200 Гц) и непрерывная усталость в кузове (5-500 Гц). Сбой в любом соединении может привести к прерыванию сигнала, функциональным нарушениям или даже авариям.

Распределение частот вибрации в автомобильной электронике

Автомобильная вибрация вызвана четырьмя основными источниками: возбуждением от дорожного покрытия, двигателем/мотором, трансмиссией и аэродинамикой, образуя непрерывный спектр в диапазоне 5 Гц–5000 Гц. Частотные характеристики и интенсивность напряжения значительно различаются в зависимости от места установки, напрямую определяя требования к вибростойкости разъема.

Моторный отсек (наиболее сильный вибрационный сценарий)

Диапазон частот: 10 Гц ~ 3000 Гц (зона основного напряжения 20 ~ 2000 Гц)

Типичные компоненты: ЭБУ, катушка зажигания, топливная форсунка, датчик, адаптер жгута проводов

Риски отказов: фрикционный износ, втягивание клемм, усталость припоя, растрескивание корпуса

Шасси/подвеска (высокочастотная вибрация с сильным ударом)

Диапазон частот: 5 Гц ~ 200 Гц (зона основного напряжения 10 ~ 100 Гц)

Типичные компоненты: датчик ABS, двигатель EPS, контроллер подвески, тормозной модуль

Риски отказов: мгновенное размыкание контактов, растрескивание припоя, ослабление механизмов блокировки

Кузов/интерьер (постоянная вибрация средней и низкой частоты)

Диапазон частот: 5 Гц ~ 500 Гц (зона основного напряжения) (10~300 Гц)
Типичные компоненты: моторы стеклоподъемников, дверные замки, фары, контроллеры кондиционеров, жгуты проводов приборной панели.
Риски отказов: дрейф контактного сопротивления, ослабление клемм, нарушение герметичности.
Основные механизмы отказа автомобильных разъемов из-за вибрации:

Частотный износ на контактной поверхности (основной тип отказа): вибрация вызывает относительное скольжение контактов/отверстий на уровне микрометров 5–50 мкм, повреждая покрытие;
Высокочастотные характеристики: при вибрации 500–2000 Гц скорость фрикционного износа увеличивается в 3–5 раз;
Механическая усталость: втягивание клемм, деформация корпуса, разрушение паяного соединения;
Ускоренное разрушение в сложной среде: комбинированное воздействие вибрации + температуры (-40℃–150℃) + влажности + пыли удваивает скорость старения материала.

Уровни вибрации и места установки в автомобилях:

V5 (Наивысший уровень): Моторный отсек, приводной двигатель, трансмиссия → удар 50g, широкополосная вибрация 2000 Гц

V4: Шасси, подвеска, тормозная система → удар 30g, высокочастотная вибрация 1000 Гц

V3: Центр кузова, блок управления безопасностью → 20g, средне-высокочастотная вибрация 500 Гц

V2: Двери, сиденья, электроприборы салона → 10g, среднечастотная вибрация 300 Гц

V1 (Наименьший уровень): Приборная панель, центральная консоль, салон → 5g, низкочастотная вибрация 200 Гц

Пример: Серия Micro-D (миниатюрный прямоугольный разъем, автомобильный класс военного назначения)
Виброустойчивая конструкция: витые контакты (многожильный провод) + металлический корпус + винтовая фиксация, шаг контактов 1,27 мм
Частотная совместимость: 10~5000 Гц Ударопрочность 50 г, выдерживает 2000 часов вибрации

Серия витых проводниковых соединителей JF3-134ZK/TJ — это специализированные электрические соединители, разработанные для применений, требующих автоматического отключения цепи в определенных условиях. Эти изделия широко используются в аэрокосмической, авиационной, ракетной и других военных отраслях, а также в некоторых высокотехнологичных промышленных устройствах.

Прямоугольные электрические соединители серии CY широко используются для соединения печатных плат, выдерживая частоту вибрации 10-2000 Гц, ускорение 147 м/с² и ударное ускорение 294 м/с².

Заключение: Адаптация к вибрации — залог надежности автомобильных разъемов

Надежность автомобильных электронных разъемов в значительной степени зависит от точного согласования частоты вибрации и виброустойчивой конструкции — от вибрации уровня V5 (50g) в моторном отсеке до вибрации уровня V1 (слабая вибрация в кузове автомобиля), каждый сценарий требует специальных конструктивных, материальных и технологических решений. Серия USCAR-2 охватывает общие сценарии, серия Micro-D поддерживает высокие требования к надежности, а высоковольтные/высокоскоростные разъемы адаптируются к тенденциям развития новых источников энергии и интеллектуального вождения, совместно создавая стабильную систему соединения для автомобильной электроники.
