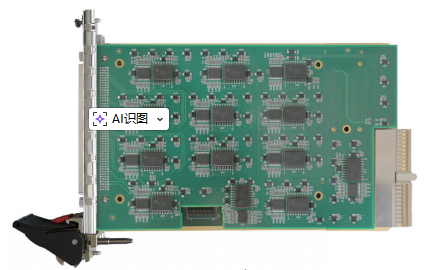

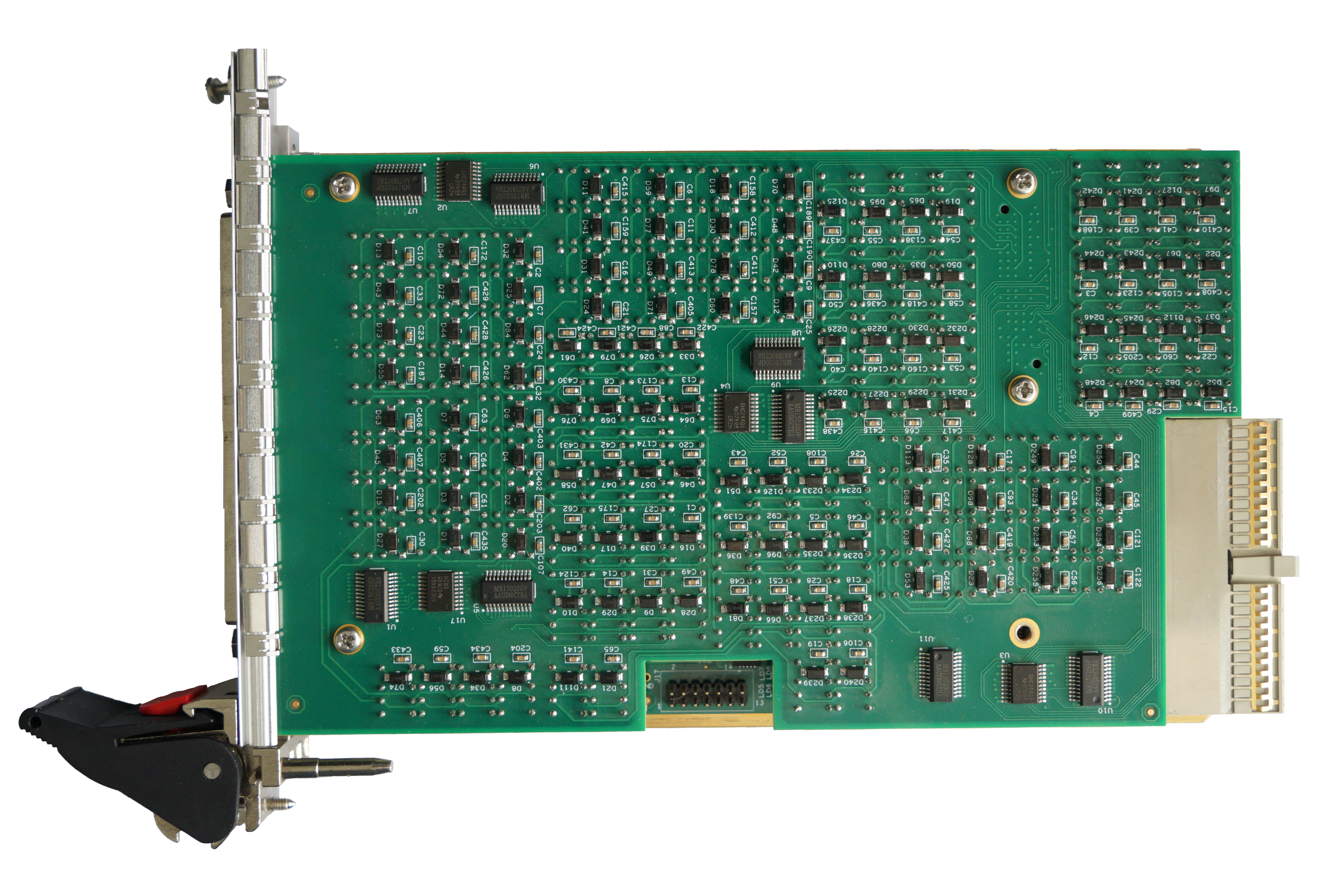

Плата функциональных модулей с 50 однополюсными одноконтактными переключателями дискретных сигналов
Основные параметры
1.Стандартная карта PXIe/CPCI/PCe/PCI
2.Количество проходов: выход на 100 ходов одним клином и одним переключателем
3.Время максимального переключения:
4.Время закрытия :3ms
5.Новое время открытия: номинальная возможность переключения 5ms :30VDC@1A
6.Максимальное напряжение переключения :220VDC/250VAC
7.Максимальный ток выключателя :1A
8.Максимальная мощность переключения :30W, 62,5 вт
9.Рел электрическ продолжительн жизн: ≥ 10 миллион раз (номинальн нагрузк: 30V / 2а)
Описание
маркер
Добро пожаловать в компанию ООО Сиань Минси Тайда Информационные Технологии! Перед вами шасси с нулевым слотом и различные функциональные платы. Шасси NI совместимы с нашими платами, включая:
1) Плату генерации секундных импульсов – формирует высокоточный синхронизирующий сигнал с периодом 1 секунда;
2) Многопортовую последовательную плату -расширяет компьютерные возможности за счет дополнительных последовательных портов для параллельной связи с несколькими устройствами;
3) Плату синхронизации времени -обеспечивает компьютерную систему высокоточной временной информацией и внешней синхронизацией через шины PXI/CPCI, передавая временные данные и синхронизирующие сигналы для согласования системного времени. Вся продукция производится компанией MXTD напрямую – производитель, прямые поставки.
Технические нормативы：
Физический размер:
Стандартный размер карты PXIe/PXI/CPCI3U, 160mx100mx20 мм, разность граней PCle/PCI меньше, чем 0,2 мм, pcle/pci — 175mx106m/pci, с разницей в 0,2 мм
Показатель интерфейса:
Интерфейс PXI/CPCI/PCI поддерживает 32bit, 33mz,132MB/s
PXle/PCle поддерживает x4,4Gbps
Рабочая среда:
Коммерческ: – 20 ℃ – + 60C
Промышлен: – 40 ℃ – + 70C
Хранен температур: – 55 ℃ + 85 ℃
Относительная влажность :5 -90%(без геля)
Поддержка программного обеспечения
Операционная система:
Windows 98/2000/2003/XP/7/10
Сдела на заказ: Linux/VXWorks/RTX/LabVIEW RT
Софт:
Водитель.
Динамический банк
Демо-программа
Модель.
Модель: CPCI-6101
Спецификация: шина PXI/CPCL, функциональная карта 100 – ти ступенчатых переключателей
Модель: PCI-6101
Спецификация: шина PCI, функциональная таблица 100 – ти ступенчатых переключателей
Модель: PCIe-6101
Спецификация: шины PCIe, функциональная таблица 100 – ти ступенчатых переключателей
Модель PXIe-6101
Спецификация: шина Pxle, функциональная таблица 100 – ти ступенчатых переключателей
