PXI1008 – корпус PXI на 8 слотов
Подробные технические показатели | Модель PXU008 PXI Системный слот 1 штук PXI Звёздный спусковой слот 1 штук PXI Специальный слот 6 штук Ширина полосы пропускания шины по умолчанию 33MHz/32bit Диапазон входного напряжения 100VAC-240VAC Частота входно...
Описание
маркер
Добро пожаловать в компанию ООО Сиань Минси Тайда Информационные Технологии! Перед вами шасси с нулевым слотом и различные функциональные платы. Шасси NI совместимы с нашими платами, включая:
1) Плату генерации секундных импульсов – формирует высокоточный синхронизирующий сигнал с периодом 1 секунда;
2) Многопортовую последовательную плату -расширяет компьютерные возможности за счет дополнительных последовательных портов для параллельной связи с несколькими устройствами;
3) Плату синхронизации времени -обеспечивает компьютерную систему высокоточной временной информацией и внешней синхронизацией через шины PXI/CPCI, передавая временные данные и синхронизирующие сигналы для согласования системного времени. Вся продукция производится компанией MXTD напрямую – производитель, прямые поставки.
Подробные технические показатели
| | Модель | PXU008 |
| PXI Системный слот | 1 штук |
| PXI Звёздный спусковой слот | 1 штук |
| PXI Специальный слот | 6 штук |
| Ширина полосы пропускания шины по умолчанию | 33MHz/32bit |
| Диапазон входного напряжения | 100VAC-240VAC |
| Частота входного напряжения | 47Hz~63Hz |
| Нагрузочная способность | +3.3V/20A, +5V/20A, +12V/4A, -12V/2A |
| Выбор скорости вентилятора | Высокая, автоматическая, стоп |
| Защита от сверхтоки | Все выходы защищены от короткого замыкания и перегрузки |
| Дистанционное управление питанием | Поддерживает |
| Рабочая температура | 0°C-50°C |
| Температура хранения | -40°C~+70°C |
| Рабочая влажность | 10%~90%, Без конденсированной росы |
| Влажность хранения | 5%~95%, Без конденсированной росы |
| Размер конструкции | 363.8X192.8X429.5 (mm) |
связаться с нами
Сопутствующие популярные продукты
Сварной тип электрических соединений серии J30J
Комбинированные контакты малого и большого тока Корпус изделия металлический Соответствующие размеры проводов для контактов: 0,1～0,15мм² (для малотоковых контактов); 2,0, 3,0мм² (для силовых контактов) Соответствует технологическим нормам Основные технические характеристики Рабочая температура: -55 °C ~ +125 °C Удар: ускорение 735м/с² Номинальный рабочий ток: 3А (для малотоковых контактов), 20А (для силовых контактов) Относительная влажность: при 40 °C до 98% Сопротивление контакта: ≤ 10 мΩ Механическая долговечность: 500 циклов Изоляция: при нормальных условиях ≥ 5000 МΩ; при влажности ≥ 100 МΩ Случайная вибрация: плотность мощности 0,46г²/Гц, общая средняя ускорение 23,1Г Прочность к напряжению: 800 В (при нормальной температуре) Ускорение от солевой гнильи: 48ч Вибрация: частота 10~2000Гц, ускорение 196м/с²
CHR3400 серия последовательная плата
Описание продукта Модуль коммуникации последовательных портов CHR3400X (включая CHR34001, CHR34002, CHR34003, CHR34004, CHR34009, CHR34007, CHR34201) — это семейство решений для интерфейсов CPCI/PCI, предназначенных для удовлетворения потребностей в последовательной коммуникации. CHR34009 предоставляет 24 двунаправленных канала RS232/422/485, поддерживая аппаратное и программное генерирование прерываний, таймеры с 40-битным разрешением и временные метки для пакетов. Модуль обладает гибкостью в настройке протоколов и буферов, а также хорошей совместимостью с различными системными конфигурациями.
модуль удаленного доступа PCIe-PXI
Интеграция с шиной PXI Импульсный/направленный выход Бесшовная интеграция с программной экосистемой Богатый набор интерфейсов ввода/вывода Низкая стоимость и экономичность конструкции модуль удаленного доступа PCIe-PXI Компания, специализирующаяся на отраслевых продуктах данных и платформах PXI, представила новое сочетание высокопроизводительных модулей удаленного управления PXI — PXI-7310 и PXI-7300, формирующих комплексную систему удаленного контроля PXI. Сочетание PXI-7300 и PCIe7310 обеспечивает удаленную передачу данных по каналу PCIe для системы PXI. Модули удаленного управления PXI предоставляют высокоскоростную передачу данных PCI Express Gen 2 x1 с пропускной способностью 500 МБ/с, а максимальная дальность передачи достигает 5 метров. Благодаря встроенной прозрачной мостовой архитектуре PCIe, не требуется никаких дополнительных драйверов или программных компонентов для подключения шасси PXI к компьютеру или шасси PXI Express. Используя модули удаленного управления PXI, пользователи могут сэкономить на стоимости закупки промышленных встроенных контроллеров, используя доступные и экономичные настольные компьютеры или высокопроизводительные компьютеры для тестирования PXI, тем самым снижая затраты на систему и создавая гибкую и сэкономочную высокопроизводительную тестовую систему. Для приложений, требующих тестирования в условиях вибрации и ударов, использование модулей удаленного управления также эффективно защищает контроллер PXI от неблагоприятных условий, обеспечивая стабильную работу системы.

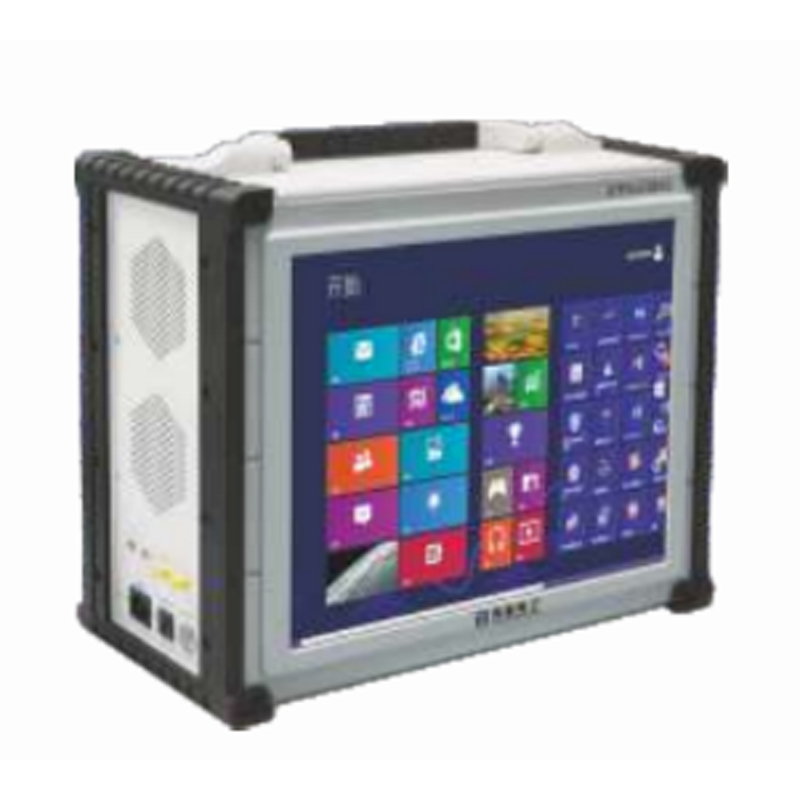

PXI-1303 Шасси PXI
