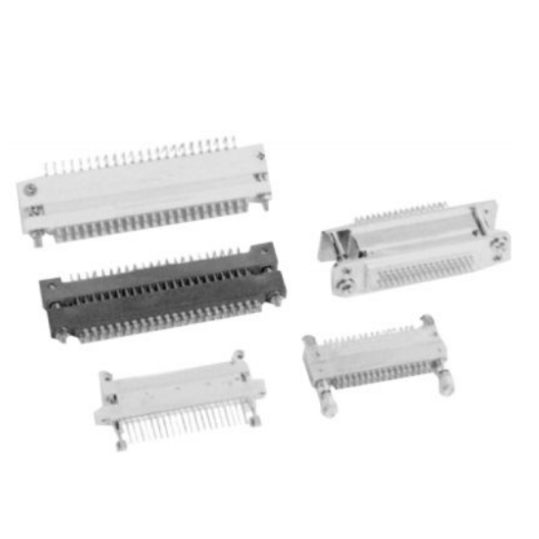

Серия прямоугольных электрических разъемов CY отличается малым сопротивлением контакта, устойчивостью к вибрации и ударам. Контактные тела поддерживают формы соединения: линейное, печатная плата, пайка и другие. Продукты широко используются для соединения печатных платных цепей.

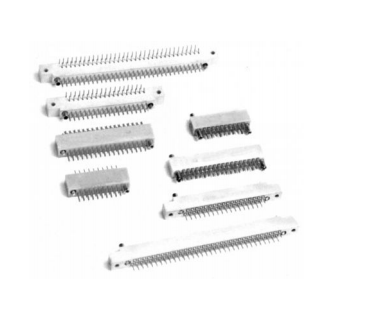

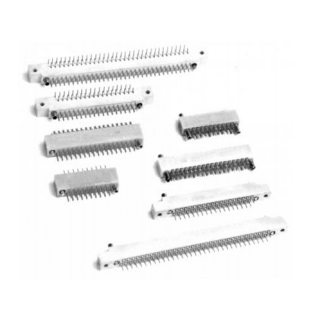

Серия электрических разъемов CY1 разработана в соответствии с потребностями пользователей — она поддерживает две конструкции контактных тел: двумерную гиперболическую пружинную и пластинчатую пружинную. Разработана по общему стандарту MIL-C-55302, использует стандартный шаг сетки 2,54мм и поддерживает формы соединения (печатная плата, напыление, пайка). Оснащена механизмами ориентации и фиксации; широко используется для электрического соединения между линиями оборудования и печатными платами.

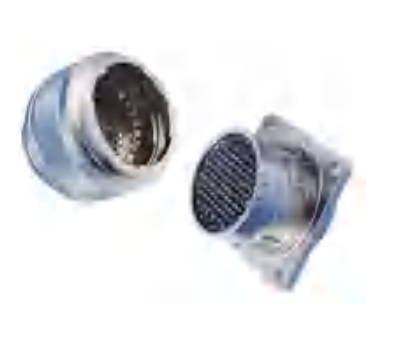

Описание продукта Этот ряд электрических разъемов разработан, спроектирован и произведен нашей компанией самостоятельно; он полностью соответствует техническим требованиям государственного военного стандарта GJB599AV Серия (американский стандарт MIL-DTL-38999K). Основные особенности этого ряда разъемов: Использует механизм фиксации (карманный замок), который поворачивается на 90° для быстрого соединения/разъединения Небольшие размеры изделия, высокая плотность контактных элементов Клеммовые и пайочные контактные элементы можно извлекать и вставлять Отличное экранирование EMI/RFI Усиленная герметичная конструкция интерфейса — предотвращает коррозию контактных элементов из-за влажности Защита от косого соединения и неправильного соединения — обеспечивает надежность и долговечность изделия, а также защищает контактные элементы Отверстия для контактных элементов размера 12# могут использоваться для коаксиальных контактных элементов, экранированных контактных элементов или мощностных контактных элементов Широко используется для электрических соединений в авиационной технике, космических летательных аппаратах и других электронных/электрических устройствах Соответствует корпоративному стандарту Q/3E30001—2005

Описание продукта Этот ряд электрических разъемов разработан и произведен нашей компанией самостоятельно; он полностью соответствует требованиям государственного военного стандарта ГJB599А Серия III (американский стандарт MIL-DTL-38999K). Основные особенности: Трехголовая резьбовая быстрое соединение с механизмом защиты от самораслабления Небольшие размеры изделия, высокая плотность контактных элементов Контактные элементы (клеммовые, пайочные — кроме герметичных) можно извлекать/вставлять Отличное экранирование EMI/RFI Усиленная герметичная конструкция интерфейса — предотвращает влажность и коррозию контактных элементов Защита от косого соединения и неправильного соединения — обеспечивает надежность эксплуатации и защищает контактные элементы Отверстия для контактных элементов размера 12# могут использоваться для коаксиальных контактных элементов, экранированных контактных элементов или мощностных контактных элементов Широко используется для электрических соединений в авиационной, космической технике, летательных аппаратах и других электронных/электрических устройствах Соответствует корпоративному стандарту Q/3E20003–2002

Описание продукта Этот ряд электрических разъемов разработан и произведен нашей компанией самостоятельно; он полностью соответствует требованиям государственного военного стандарта ГJB599 Серия II (американский стандарт MIL-DTL-38999K). Основные особенности: Штицевое быстрое соединение/разъединение Небольшие размеры, легкий вес Контактные элементы можно извлекать/вставлять (включая клеммовые и пайочные типы; исключая герметичные контактные элементы) Отличное экранирование EMI/RFI Пять позиций фиксации, защита от неправильного соединения Соответствует корпоративному стандарту 3ЕО 204 003.1Т Широко используется для соединения сигнальных цепей в авиационной, космической, военной и других электронных устройствах Разработан для легкой эксплуатации; подходит для условий без интенсивной вибрации или тяжелых ветров/пыли

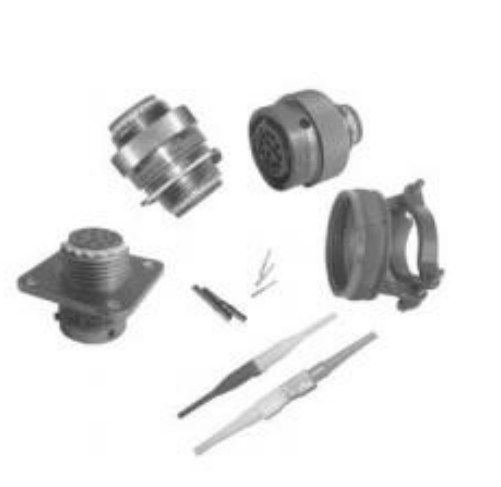

Описание продукта Этот ряд электрических разъемов разработан и произведен нашей компанией самостоятельно; он полностью соответствует требованиям государственного военного стандарта ГJB599А Серия I (американский стандарт MIL-DTL-38999K). Основные особенности: Штицевое быстрого соединения Небольшие размеры, легкий вес, высокая плотность контактных элементов Экранирование EMI/RFI Контактные элементы можно извлекать/вставлять (кроме герметичных изделий); конструкция предотвращает косое соединение Разъемные гнезда имеют способы монтажа (передний, задний, гаечный, стеновой/квадратный дисковый и т.д.) Совместимы с стандартными хвостовыми элементами по ГJB1784 Квадратный дисковый корпус имеет герметичную прокладку на интерфейсе; хвостовая часть имеет герметичную прокладку для кабеля — высокая устойчивость к условиям окружения Пять позиций фиксации и ориентации (для 9 типов корпусов — 3 позиции) — защита от неправильного соединения Широко используется для электрических соединений в авиационной, космической, военной и других электронных устройствах Соответствует корпоративному стандарту Q/3E 20004–2002

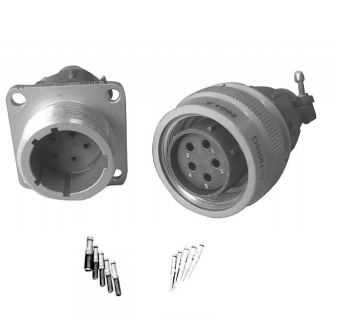

Описание продукта Электрические разъемы малого круглого типа серии XL соединяются по резьбовому принципу; их конструкция отличается малыми размерами, легким весом, высокой плотностью контактных пар и высокой надежностью. Контактные пары и кабели соединяются клеммовым способом; контактные пары можно извлекать или вставлять по одной (способ «сначала ослабить, потом извлекать»). Этот ряд изделий включает 7 типов и 30 групп отверстий; только негерметичные квадратные диски имеют стандартные позиции фиксации. Хвостовые элементы и расположение отверстий совпадают с продуктами серии XKE. Продукты этого ряда широко используются для электрических соединений в аэрокосмической, космической, военной, электронной и других промышленных отраслях — особенно в условиях интенсивной и длительной вибрации.

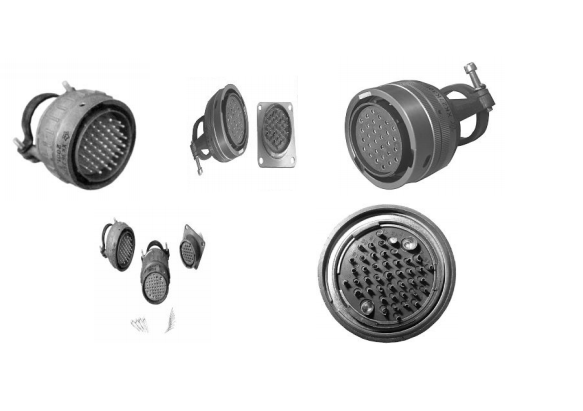

Описание продукта Данный ряд изделий соответствует требованиям стандарта HB6—77—83. Стержни и разъемные гнезда соединяются по шлицевому принципу, что обеспечивает простое и быстрое соединение/разъединение. Продукты широко используются для электрического соединения линий в высокотемпературных условиях эксплуатации в авиационной, других военных и гражданских областях.

Описание продукта Электрические разъемы малого круглого типа серии XKE используют японскую систему зажимного соединения; они обладают свойствами быстрого соединения/разъединения, небольших размеров, легкого веса, высокой плотности контактов, высокой механической прочности и надежности. Контакты и кабели соединяются клеммовым способом. Продукты разделены на две серии (открытая и закрытая), пять типов (открытый, закрытый, герметичный, негерметичный) и четыре варианта хвостовых элементов (прямой кабель, изогнутый кабель, кабельное защитное устройство, герметичный кабель).

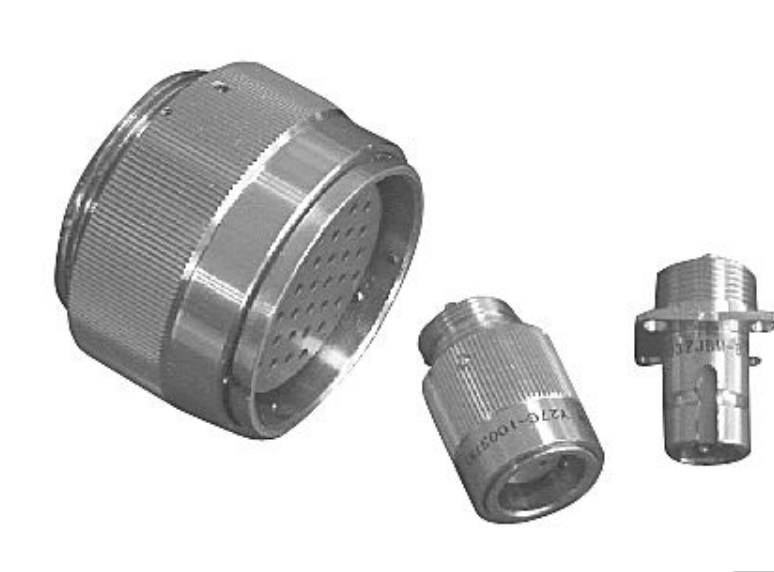

Описание продукта Данный ряд выдвижных круглых электрических разъемов соответствует государственному военному стандарту ГJB2905А–2004. Это новое поколение быстросоединяемых разъемов, объединяющее преимущества прямого и язычкового механизмов фиксации. Поддерживает слепое соединение и предназначен для использования в оружии и военной технике (авиация, космос, корабли), где требуется надежная и быстрая соединение/разъединение, высокоскоростное соединение. Обладает свойствами устойчивости к вибрации, солевой тучке, дождю, пыли и электромагнитному интерференсу.

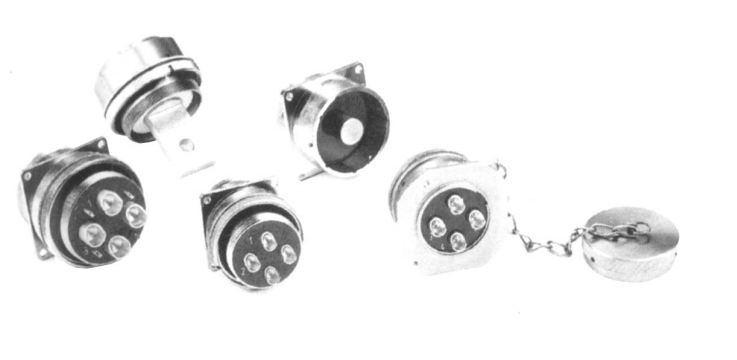

Описание продукта Для специализированного питания Номинальный рабочий ток: 2А~300А Использует двумерную гиперболическую пружинную гнездовую вставку Максимальный рабочий ток: 3000А Пять позиций фиксации для идентификации Стержень и разъемное гнездо могут быть оснащены как штирями, так и гнездами

Описание продукта Плотность контактов этого продукта соответствует серии MIL-C-38999 -Ⅰ; его ключевые особенности — высокая плотность контактов, небольшие размеры, легкий вес, 7–129 контактов и 9 вариантов расположения отверстий. Остальные характеристики практически совпадают с продуктами серии XCE.
