Описание продукта Разъёмы данной серии выполнены по стандартной сеточной структуре с шагом 2,54 мм, оснащены кодирующими элементами для защиты от ошибочного соединения. Они полностью соответствуют техническим требованиям HB6382 и учитывают нормы IEC-603-2 и DIN41612. Конструкция контактных элементов — двусторонняя волнообразная пружина; поддерживаются разные формы соединения (плавление, сварка, клеммовое соединение и т.д.). Продукты широко используются для соединения схем в электронном и радиоустройстве.

Описание продукта Разъёмы данной серии полностью соответствуют техническим требованиям GJB1438/1–96, выполнены по стандартной сеточной структуре с шагом 2,54 мм и учитывают нормы MIL-C-55302. Они имеют функцию защиты от ошибочного соединения, поддерживают разные формы монтажа (печатная плата, сварка, клеммовое соединение и т.д.) и широко используются для электрических соединений в электронных схемах.

Основной код SYD 22 1 SP 12 DS3 – yy zz – XXXX Пояснение к обозначению: Расположение контактных элементов Тип разъёма Тип контактных элементов Количество низкочастотных контактов m: 1–2 ряда (m=10z) nn: 3–4 ряда (nn=30r4) Способ фиксации и монтажа Разделитель Количество контактов DP/QP в начале отверстия Количество контактов DP/QP в конце отверстия Разделитель Артикул контактов DP/QP

Описание продукта Серия SYD — это новый разработанный прямоугольный разъём с шагом 2 мм, созданный на основе Micro-D. Он имеет высокие эксплуатационные характеристики, что позволяет удовлетворять требованиям использования в различных условиях. Продукты серии SYD представлены в вариантах от 1 до 4 рядов контактов, с общим количеством жил от 2 до 120. Доступны разные варианты монтажа контактных элементов и несколько способов фиксации, чтобы соответствовать индивидуальным потребностям клиентов.

Описание продукта Разъёмы серий SYSOLC и SYTOLC — это четырехрядные поверхностно-монтируемые высокоплотные прямоугольные разъёмы: Серия SYSOLC — четырехрядная поверхностно-монтируемая розетка; Серия SYTOLC — соответствующий ей поверхностно-монтируемый разъём. Шаг контактов на плате PCB: Между рядами: 1,27 мм; Между контактами в ряду: 0,635 мм. Контактные элементы выполнены в форме для поверхностного монтажа на печатную плату. Продукт имеет особенности: малый шаг контактов, компактный размер, низкая высота стопки. Широко используется в печатных схемах систем электроснабжения, телекоммуникаций, офисного оборудования, бытовой техники, военной промышленности и других отраслей.

Описание продукта Разъёмы серии SYTMS — это разъёмные прямоугольные разъёмы, оснащаемые прямыми или изогнутыми штырьками. Продукт соответствует стандарту Q/3E 20550–2015; контактные элементы выполнены в форме для монтажа на печатную плату и имеют стандартную сеточную структуру с шагом 1,27 мм. Широко используется в печатных схемах систем электроснабжения, телекоммуникаций, офисного оборудования, бытовой техники, военной промышленности и других отраслей.

Описание продукта Розетки серии SYHLE — это экономичные и надежные розетки с шагом контактов 2,54 мм, выполненные в разъёмной конструкции. Они соответствуют стандарту Q/3E 20566–2015; сварные хвосты контактных элементов поддерживают три вида монтажа: поверхностный, через отверстие (вход сверху) и через отверстие (прямой проход). Продукт имеет стандартную сеточную структуру с шагом 2,54 мм и широко используется в печатных схемах таких областей, как авиация, космос, вооружения, судостроение, электроника, ядерная промышленность, железнодорожный транспорт и т.д.

Описание продукта Розетки серии SYHLE — это экономичные и надежные розетки с шагом контактов 2,54 мм, выполненные в разъёмной конструкции. Они соответствуют стандарту Q/3E 20566–2015; сварные хвосты контактных элементов поддерживают три вида монтажа: поверхностный, через отверстие (вход сверху) и через отверстие (прямой проход). Продукт имеет стандартную сеточную структуру с шагом 2,54 мм и широко используется в печатных схемах таких областей, как авиация, космос, вооружения, судостроение, электроника, ядерная промышленность, железнодорожный транспорт и т.д.

Описание продукта Разъёмы серии SYTSW — это разъёмные прямоугольные разъёмы, которые могут быть оснащены прямыми или изогнутыми штырьками. Продукт соответствует стандарту Q/3E 20533–2015; контактные элементы выполнены в форме для монтажа на печатную плату и имеют стандартную сеточную структуру с шагом 2,54 мм. Широко используется в печатных схемах систем электроснабжения, телекоммуникаций, офисного оборудования, бытовой техники, военной промышленности и других отраслей.

Микропрямоугольные разъёмы для монтажа между платами делятся на разъёмные и неразъёмные: Разъёмные разъёмы включают серии JC, SYHLE, SYSLW, SYTMM, SYTSW, SYTMS — их общее количество контактов можно подрезать по необходимости без влияния на эксплуатационные характеристики и нормальную работу. Неразъёмные разъёмы включают серии SYSOLC, SYTOLC — они широко используются в печатных схемах систем электроснабжения, телекоммуникаций, офисного оборудования, бытовой техники, военной промышленности и других отраслей. Описание продукта серии JC Конструкция: разъёмная. Шаг контактов: сеточная структура 2,54 мм × 2,54 мм. Форма монтажа на печатную плату: с задней частью для монтажа между платами (подходит для монтажа между платами). Тип соединения контактов: прямое оплавление, изогнутое оплавление. Соответствует стандартам GJB1438 и внутреннему стандарту Q/3E 20002–2008. Отработанная технология: возможна адаптивная разработка под индивидуальные требования клиентов, подходит для разных приложений. Качественный класс продукта: А (состоит из изолятора и контактных элементов).

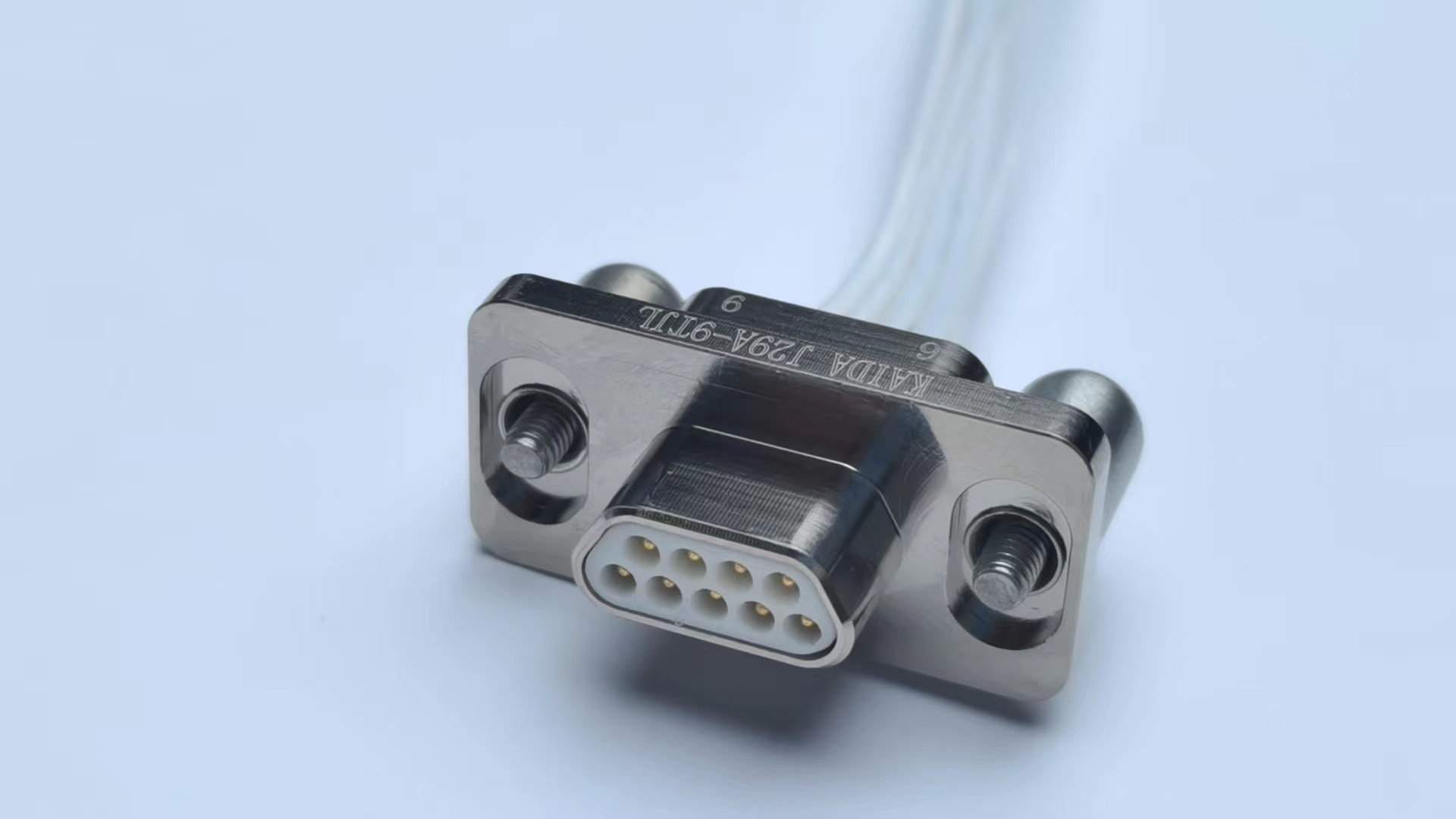

  Данная модификация основана на существующих круглых разъемах серии J30J с креплением под пайку. Ключевые улучшения включают: Увеличенный фланец корпуса и более крупные монтажные размеры по сравнению с базовыми моделями. Фланец оснащен уплотнительным кольцом для улучшения герметичности. Толщина резиновой прокладки увеличена до 1 мм, что обеспечивает дополнительную защиту и улучшает виброустойчивость. Соответствует GJB246 (норме по сверхмалым прямоугольным электрическим соединителям с позиционированием корпуса) (эквивалентно американскому военному стандарту MIL-C-83513), взаимозаменяем с продуктами серии MDM США. Использует золотообработанные эластичные контактные штыри спиралевидного типа (штыри в виде «косички») — количество контактных точек одного элемента достигает 7. Обладает очень высокой надежностью контакта. Использует сеточное расстояние 1.27 мм — высокая плотность контактных элементов, малые габариты и низкая масса. Количество контактов: 11 типоразмеров (9, 15, 21, 25, 31, 37, 51, 66, 74, 100, 144 контактов). Проводы: для клеммовых продуктов подходят провода с площадью сечения 0.035 мм², 0.14 мм²—0.2 мм² (обычно выбирают 0.1 мм²—0.15 мм²). Продукт соответствует стандарту нашей компании (норме по микро-прямоугольным электрическим соединителям серии J30).

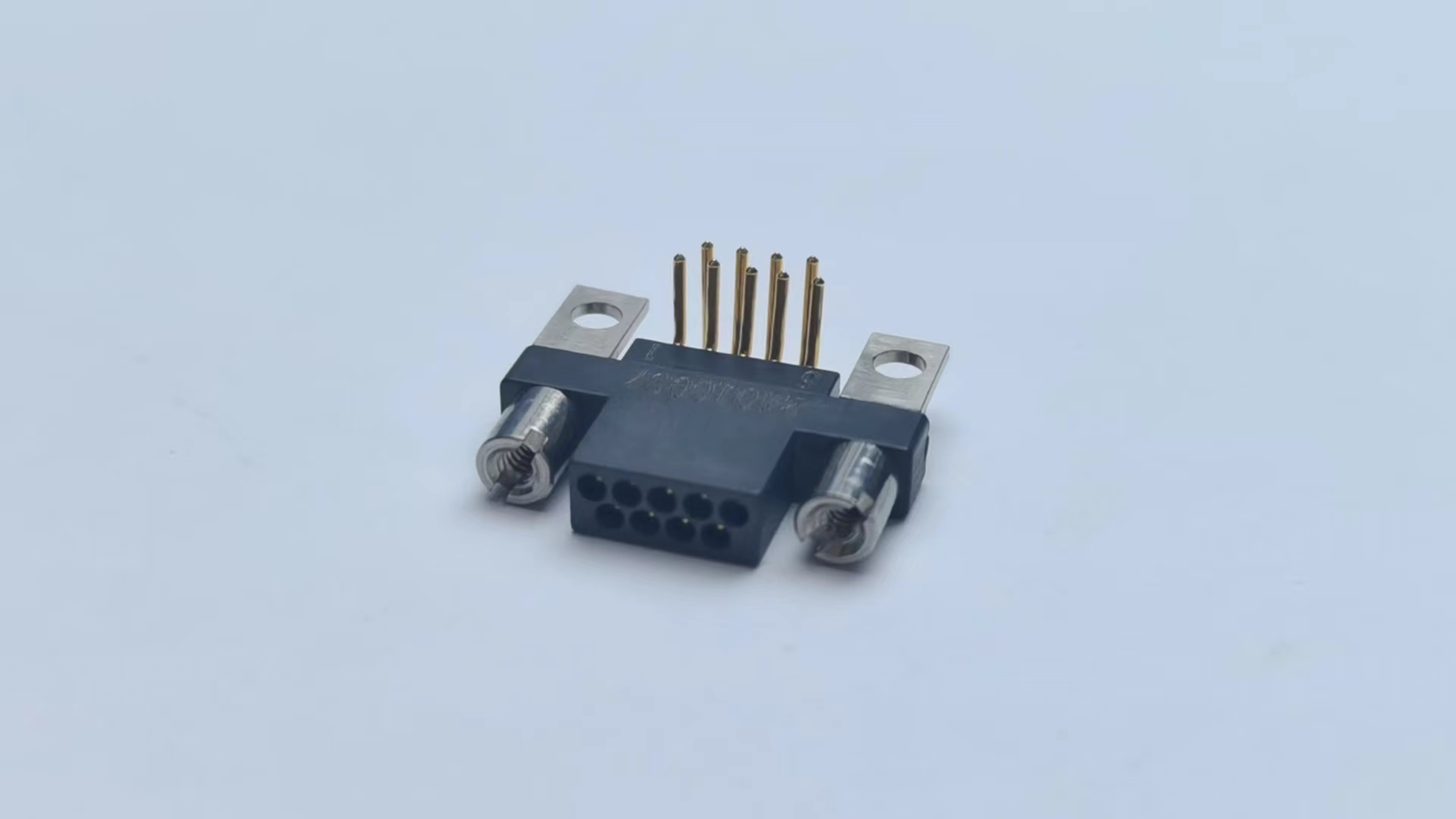

  Данная модификация основана на существующих круглых разъемах серии J30J с креплением под пайку. Ключевые улучшения включают: Увеличенный фланец корпуса и более крупные монтажные размеры по сравнению с базовыми моделями. Фланец оснащен уплотнительным кольцом для улучшения герметичности. Толщина резиновой прокладки увеличена до 1 мм, что обеспечивает дополнительную защиту и улучшает виброустойчивость. Соответствует GJB246 (норме по сверхмалым прямоугольным электрическим соединителям с позиционированием корпуса) (эквивалентно американскому военному стандарту MIL-C-83513), взаимозаменяем с продуктами серии MDM США. Использует золотообработанные эластичные контактные штыри спиралевидного типа (штыри в виде «косички») — количество контактных точек одного элемента достигает 7. Обладает очень высокой надежностью контакта. Использует сеточное расстояние 1.27 мм — высокая плотность контактных элементов, малые габариты и низкая масса. Количество контактов: 11 типоразмеров (9, 15, 21, 25, 31, 37, 51, 66, 74, 100, 144 контактов). Проводы: для клеммовых продуктов подходят провода с площадью сечения 0.035 мм², 0.14 мм²—0.2 мм² (обычно выбирают 0.1 мм²—0.15 мм²). Продукт соответствует стандарту нашей компании (норме по микро-прямоугольным электрическим соединителям серии J30).
