Описание продукта Корпусы CHR81002/81014/81003 — это шасси для модулей 3U CompactPCI (CHR81002/81014) и PXI (CHR81003), предназначенные для тестовых и измерительных приложений. Они включают 8 слотов (1 системный слот, 7 внешних слотов), обеспечивают системную полосу пропускания 132МБ/с и оснащены 250W источником питания. Корпусы охлаждаются воздухом, имеют конструкцию на алюминиевых профилях и поддерживают монтаж в стойку. CHR81002/81014 дополнительно поддерживают вывод 28V постоянного тока (при подключении соответствующего модуля питания).

Описание продукта Корпус CHR81001 — это шасси для модулей 3U CompactPCI, предназначенное для промышленных приложений тестирования и измерений. Он включает 14 слотов , обеспечивает системную полосу пропускания 132МБ/с и оснащен 250W источником питания. Корпус охлаждается воздухом, имеет конструкцию на алюминиевых профилях и поддерживает монтаж в стойку.

Описание продукта Корпус CHRxxx — это много слотный шасси для модулей 3U CPCI/PXIe/PXI, предназначенный для построения систем тестирования и измерений. Он поддерживает до 18 слотов (включая 17 смешанных слотов), обеспечивает высокую системную полосу пропускания (до 16GB/s) и максимальную полосу пропускания устройства (4GB/s). Корпус оснащен 800W источником питания, охлаждается воздухом и имеет конструкцию на алюминиевых профилях. Поддерживает монтаж в стойку.

Описание продукта Модуль CHR21707 — это решение на интерфейсе 3U 12HP PXIe, построенное на базе восьмиъядерного процессора Intel Core i7-11850HE. Он включает в себя поддержку двух каналов оперативной памяти (до 32ГБ), обеспечивая системную полосу пропускания 16GB/S и поддерживает конфигурации 2LINK/4LINK (X4/X4/X4/X4 и X8/X16). Модуль предоставляет 2 сетевых интерфейса Gigabit Ethernet (RJ45), 1 цифровой вход/выход для триггера, 1 VGA и 1 DP видеовыхода, 4 порта USB2.0 и 2 порта USB3.0, а также 2 порта последовательных интерфейсов RS232/422/485 и интерфейс SATA для жесткого диска 2.5″. Он пригоден для построения систем автоматического тестирования, а также для задач в области лабораторной автоматизации, отладки и проверки проектов.

Описание продукта Модуль CHR2110X (CHR21102/CHR21104) — это решение на интерфейсе 3U 12HP PXI, построенное на базе четырехъядерного процессора Intel Core i7. Он включает в себя контроллеры Intel BD82QM77PCH / QM170 PCH, обеспечивая поддержку памяти (8ГБ DDR4-2133 для CHR21102, 16ГБ DDR4-2133 для CHR21104) и 32-битную PXI шину с частотой 33MHz (поддерживает до 7 устройств). Модуль предоставляет 2 сетевых интерфейса Gigabit Ethernet (RJ45), 4 порта USB 2.0, 2 порта USB 3.0, 2 порта последовательных интерфейсов RS232/422/485, 1 порт VGA и 1 порт DP, а также интерфейс SATA для жесткого диска 2.5″. Он пригоден для использования как основная плата PXI системы или как автономный одноплатный компьютер в кластерных системах, обеспечивая надежную работу в промышленных условиях.

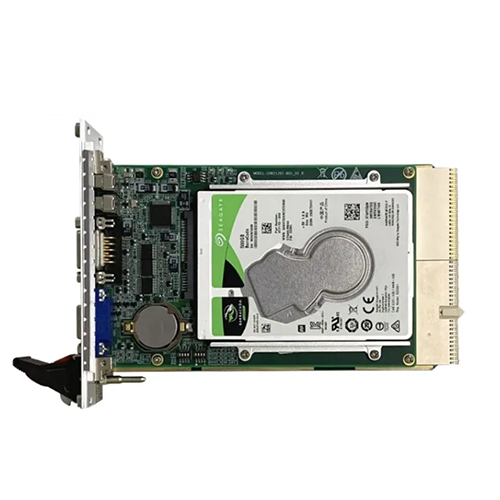

Описание продукта Модуль CHR21702 — это решение на интерфейсе 3U 12HP PXIe, построенное на базе четырехъядерного процессора Intel Core i7. Он включает в себя контроллер Intel QM170 PCH, обеспечивая поддержку 8ГБ DDR4-2133 памяти и x4x16 2-link PXIe шину. Модуль предоставляет 2 сетевых интерфейса Gigabit Ethernet (RJ45), 4 порта USB 2.0, 2 порта USB 3.0, 2 порта RS232, 1 порт VGA и 1 порт DP, а также интерфейс SATA для жесткого диска 2.5″. Он пригоден для использования как основная плата PXIe системы или как автономный одноплатный компьютер в кластерных системах, обеспечивая надежную работу в промышленных условиях.

Основные параметры 1.Стандартная карта PXIe/CPCI/PCe/PCI 2.Количество проходов: выход на 100 ходов одним клином и одним переключателем 3.Время максимального переключения: 4.Время закрытия :3ms 5.Новое время открытия: номинальная возможность переключения 5ms :30VDC@1A 6.Максимальное напряжение переключения :220VDC/250VAC 7.Максимальный ток выключателя :1A 8.Максимальная мощность переключения :30W, 62,5 вт 9.Рел электрическ продолжительн жизн: ≥ 10 миллион раз (номинальн нагрузк: 30V / 2а)

Основные параметры Стандартная плата форм-фактора 3U для шин PXIe/CPCI/PCIe/PCI I. Количество каналов: 16 приёмопередающих (Tx/Rx) каналов. 1. Для каждого канала настраиваются: длина слова, контроль чётности, стоповый бит, скорость передачи (бодрейт). II. Интерфейс связи: Настраиваемый или программно выбираемый интерфейс RS232/422/485. III. Скорость передачи (бодрейт): от 2400 до 115.2 Кбит/с. IV. Длина слова: от 5 до 8 бит. V. Стоповый бит: 1 или 2 бита. VI. Контроль чётности: NONE (отсутствует), ODD (нечётный), EVEN (чётный), SPACE, MARK. VII. Программируемые источники прерываний: • Для каждого канала отдельно настраивается разрешение прерываний. • Настраивается количество принятых данных, необходимое для генерации прерывания (при расчёте метка времени не учитывается). 1. Поддерживается прерывание по тайм-ауту приёма. Время тайм-аута настраивается программно с разрешением 1 мкс. 2. Запланированная отправка поддерживает режимы аппаратного и программного триггера. 3. В режиме аппаратного триггера настраиваются: линия триггера, активный фронт сигнала, период фильтрации, время задержки. Количество данных для отправки по триггеру настраивается программно

Функциональный характеристика стандартные PXIe/CPCI/PCle/PCI карты класса 3U. 1. Количество каналов :24 канала для передачи длина слова на канал, способ проверки, стоп-бит, коэффициент портера может быть установлен 2. Коммуникационный интерфейс :RS232/422/485 настраивается или настраивается 3. Коэффициент портера :2400 — 115,2 КВБС 4.Длина слова: от 5 до 8 бит 5.Пять. Стоп. Один, два 6.Проверка :NONE, ODD, EVEN, SPACE, Марк 7. Программируемый источник прерывания: каждый канал прерывается для того, чтобы сделать его доступным, а число, которое получает данные, вызывающие прерывание, может быть установлено, и вычисляет время, когда активатор активируется без маркировки времени （1）. Прерывание в связи с получением поддержки с использованием программного обеспечения с разрешением 1 м （2）. Часовая отправка поддерживающей аппаратный триггер и программный режим запуска （3）. Можно настроить пусковой механизм в режиме аппаратного пускового механизма, запустив активный боковой путь, цикл фильтрации и время задержки, а также программное обеспечение, запускающее данные

Функциональный характеристика карта уровня 3U стандартной PXIe/CPCI/PCI/pci. Количество каналов :16 каналов для передачи 1. длина слова на канал, способ проверки, стоп-бит, коэффициент портера может быть установлен 2. Коммуникационный интерфейс :RS232/422/485 3. Коэффициент портера :2400 — 115,2 КВБС 4.Длина слова: от 5 до 8 бит 5.Пять. Стоп. Один, два 6.Проверка :NONE, ODD, EVEN, SPACE, Марк 7. Программируемый источник прерывания: каждый канал прерывается для того, чтобы сделать его доступным, а количество чисел, получающих данные, вызывающие прерывание, может быть установлено и вычислено без временных отметок, когда запускается активатор (1）. Прерывание в связи с получением поддержки с использованием программного обеспечения с разрешением 1 м (2）. Часовая отправка поддерживающей аппаратный триггер и программный режим запуска (3). Можно настроить пусковой механизм в режиме аппаратного пускового механизма, запустив активный боковой путь, цикл фильтрации и время задержки, а также программное обеспечение, запускающее данные

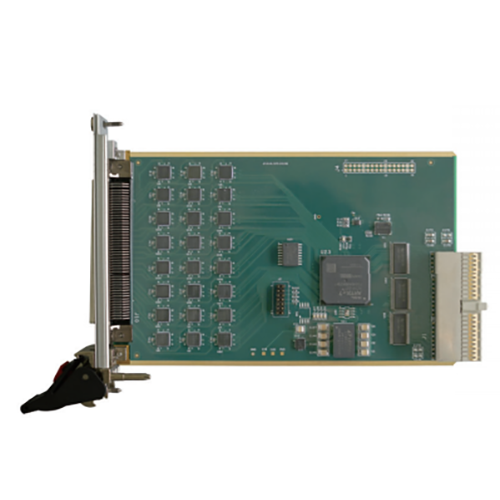

Функциональный характеристика Стандартная планка PXIe/CPCI/PCIe/PCI 一. Количество каналов :12 – канальное распространение 1.RS422 последовательный интерфейс связи 二. Коэффициент портера :2400bps – 4Mbps 1.RS422 коммуникационные данные, 5-8 – битная длина данных, остаточная длина бит (1,1,5,2 бит), выборка контрольной модели (без/чётная/пара/космическая/Марк) 2.Программное обеспечение для передачи времени с часовым интерфейсом может 3.быть настроено с разрешением 1 м и диапазоном :1 — 232 — 1 мs 3. Время между началом кадра и началом следующего 三. Метод получения данных: прозрачный прием и протокол получения может быть установлен, протокол 0-12 может быть установлен 1. Протокол был разделен на обновление и получение файфо двумя типами Альтернативный способ запроса и прерывания приема 2.RS422 四. Прозрачный прием: глубина спускового крючка может быть установлена, 23 бит, диапазон 0 – (223-1), и разрыв после достижения глубины спускового крючка 五. Протокол принимается: получаемые кадры в кэше генерируют прерывания, которые не прерываются при обновлении 六、Потеря кадров Программа времени может быть установлена, обеспечивая интерфейс для регистра потерянных кадров. Когда после отправки кадра, превышающего установленное время, когда не было получено более одного кадра данных ответчика, было записано, что Один кадр был утерян, регистр числа потерянных кадров плюс Один, и программа с нулевым числом пропущенных кадров. Диапазон интерхронологических параметров :1 — 22 — 1 мs, разрешение — 1 мs 1. Интервал между отправками может быть установлен с диапазоном от 1 до 232 — 1 м. с разрешением 0,5 бит от текущей частоты портера 2. Кэш отправки 8K-1 байт на каждый канал 3. 8 м +1 байт кэша приёма для каждого канала 4. Может принимать фифо-перезагрузки на каждой дороге 5. Может регулировать каждый прием энергии отдельно 6. Порт для ввода-вывода каждого канала защищён волной и защитой от мин

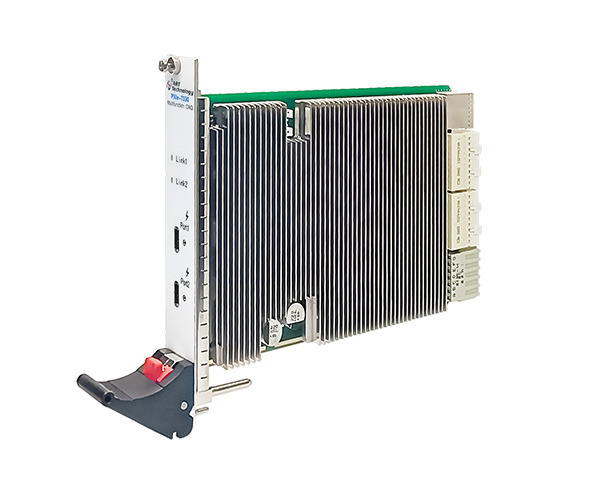

一、Функции и применение Синхронные платы сбора данных имеют несколько независимых параллельных каналов сбора, каждый из которых оснащен независимой схемой обработки сигналов и АЦП. Максимальная частота дискретизации на канал варьируется от 204.8 kS/с, 2 MS/с до 10 MS/с. Благодаря большой встроенной памяти значительно повышается буферная способность для выборок данных и эффективно снижаются требования к скорости отклика управляющего компьютера. Синхронные платы сбора данных используют тактовый сигнал 10 МГц от фазовой синхронизации (PLL) на задней панели PXI для получения синхронизирующей частоты дискретизации и в сочетании с шиной PXI_TRIG обеспечивают высокоточную синхронизацию между всеми каналами нескольких модулей. Синхронная плата сбора данных PXI4484A имеет 8 независимых параллельных каналов сбора, каждый из которых оборудован независимой схемой обработки сигналов и 16-разрядным АЦП. Максимальная частота дискретизации на канал составляет 2 MS/с, максимальный входной диапазон — ±10 В, а объем встроенной памяти достигает 512 МБ. В данной плате сбора данных применяется технология низкошумящей обработки сигналов и эффективная схема калибровки, что повышает точность измерений платы во всем диапазоне. Синхронная плата сбора данных PXI3442 также имеет 2 канала 16-разрядного ЦАП с частотой преобразования 10 MS/с; 8 каналов универсального цифрового ввода/вывода (DIO); 10 каналов программируемых функциональных интерфейсов (PFI) и 2 универсальных 32-разрядных таймера/счетчика. Интеграция множества функций на одной плате позволяет эффективно снизить стоимость построения системы. Максимальный входной диапазон синхронной платы сбора данных PXI3442 составляет ±4 В, что удобно для применения в промышленных измерениях и системах управления. PXI4284 — это 8-канальная 24-разрядная синхронная плата сбора данных на основе шины PXI. Она включает 8 независимых дифференциальных или псевдодифференциальных аналоговых входных каналов, каждый из которых имеет независимую схему обработки сигналов и 24-разрядный АЦП. Вся плата оснащена 64 МБ DDR-памяти, максимальная частота дискретизации составляет 204.8 kS/с, а динамический диапазон достигает 110 дБ. Данная плата не только позволяет напрямую собирать электрические сигналы, но также предоставляет функции сбора неэлектрических величин на основе IEPE (например, для акселерометров, микрофонов), что максимально удовлетворяет потребности в тестировании в таких областях, как анализ звука и вибрации. Одновременно обеспечивается поддержка TEDS для интеллектуальных датчиков, соответствующих стандарту IEEE 1451.4 CLASS1. Синхронный сбор данных в основном применяется в таких областях, как аудио, шум, вибрация, комфорт, мониторинг оборудования и структурная динамика, где требуются высокоточный синхронный сбор данных с большим динамическим диапазоном. 二、Особенности продукта До 8 параллельных аналоговых входных каналов, что соответствует требованиям синхронных систем тестирования с множеством каналов. Максимальная частота дискретизации на один канал до 10 MS/с, что удовлетворяет требованиям высокоскоростного сбора данных. Возможность ввода однополярных, дифференциальных и псевдодифференциальных сигналов для подключения различных датчиков. 24-разрядные платы сбора данных имеют встроенную схему обработки сигналов с источником постоянного тока для пьезоэлектрических датчиков с IEPE. Большая встроенная память снижает нагрузку на шину передачи данных и требования к конфигурации управляющего компьютера. Руководство по программированию, документация для разработчиков, программный интерфейс и примеры программ на китайском языке соответствуют привычкам отечественных пользователей. Промышленные компоненты обладают повышенной адаптивностью к условиям окружающей среды и более высокой надежностью.
