PXI и PCI: шаг вперед от универсальной шины к профессиональной тестовой платформе

PXI и PCI: шаг вперед от универсальной шины к профессиональной тестовой платформе

В области тестирования и измерений выбор технологии шины напрямую влияет на пределы производительности системы, ее надежность и масштабируемость в будущем. Хотя PCI (Peripheral Component Interconnect) и PXI (PCI eXtensions for Instrumentation) имеют схожие названия и технологическое происхождение, они представляют собой разительный контраст в философии проектирования, сценариях применения и производительности. В этой статье будет подробно проанализирован фундаментальный анализ различий между этими двумя стандартами на примере реальных продуктов ведущих отечественных производителей.

I. Фундаментальные различия в философии проектирования: универсальная платформа против профессиональной системы

PCI: универсальный интерфейс для компьютерных центров

Стандарт PCI возник в 1992 году, и его основная цель заключалась в предоставлении стандартизированного решения для подключения периферийных устройств к персональным компьютерам. PCI, как внутренняя компьютерная шина, ориентирована на универсальность, экономичность и широкую совместимость, в основном для подключения потребительских устройств, таких как видеокарты, сетевые карты и звуковые карты.

PXI: Профессиональная платформа для тестирования и измерений

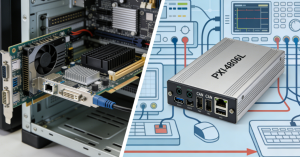

PXI появилась в 1997 году и была специально разработана для области тестирования и измерений. Она не только унаследовала электрические характеристики PCI, но и внедрила специализированные механизмы синхронизации, системы запуска и механические характеристики. В качестве примера можно привести встроенный контроллер PXI4806L с нулевым количеством слотов от отечественного производителя. Этот продукт, основанный на отечественном процессоре Loongson 3A5000, не только предоставляет стандартные функции управления PXI, но и интегрирует четыре порта Ethernet 1000BASE-T, интерфейс шины CAN и множество последовательных интерфейсов связи, демонстрируя высокую степень интеграции платформы PXI в специализированных системах тестирования.

II. Разница в точности синхронизации порядка величины: программная координация против аппаратной гарантии

Ограничения PCI: Традиционные системы PCI полагаются на программное обеспечение для синхронизации между устройствами. Когда несколько модулей работают вместе, точность синхронизации обычно достигает лишь микросекундного уровня. В тестовых сценариях, требующих точного времени, этой точности часто недостаточно.

Преимущества аппаратной синхронизации PXI: Стандарт PXI специально определяет механизм точной синхронизации, включая высокоточный системный опорный тактовый сигнал 10 МГц (точность ±25 ppm), восемь шин запуска (PXI_TRIG) и слот запуска по схеме «звезда». Эти ресурсы синхронизации на аппаратном уровне позволяют многомодульной совместной работе достигать точности на уровне наносекунд.

В практических приложениях, таких как четырехканальный модуль синхронной выборки PXI4443L с частотой 10 Мбит/с, система аппаратного запуска и распределения тактового сигнала PXI обеспечивает точность синхронизации менее 2 нс между каналами внутри платы и менее 10 нс между платами. Такой уровень синхронизации имеет решающее значение для таких приложений, как анализ вибраций, акустические испытания и многоточечный синхронный сбор данных.

III. Сравнение механической конструкции и адаптации к условиям окружающей среды
Конструкция PCI для настольных компьютеров: Стандартные устройства PCI используют слоты материнских плат, подходящие для умеренных условий внутри помещений, но им не хватает прочной конструкции и систем принудительного охлаждения.
Промышленная прочность PXI: PXI основана на модульной структуре Eurocard (3U/6U) и поддерживает установку в 19-дюймовую стойку. В качестве примера рассмотрим 18-слотовый корпус PXI1018L. Этот продукт предлагает систему воздушного охлаждения с вытяжным вентиляцией, поддерживает удаленный мониторинг напряжения и управление включением/выключением питания, работает в диапазоне температур от -10℃ до +55℃ и может в режиме реального времени отслеживать внутреннюю температуру, напряжение и скорость вращения вентилятора корпуса. Эта конструкция промышленного класса обеспечивает долговременную стабильную работу системы в суровых условиях.

IV. Различия в системной интеграции и возможностях расширения
* **Ограничения расширения системы PCI:** Традиционные системы PCI страдают от существенных узких мест в расширяемости. Количество слотов PCI ограничено, а конкуренция за шину приводит к значительному снижению производительности по мере добавления новых устройств.

* **Модульные преимущества платформы PXI:** Модульная конструкция систем PXI обеспечивает превосходную расширяемость. Пользователи могут гибко конфигурировать системы в соответствии со своими потребностями в тестировании, от портативных шасси с 4 слотами до высокопроизводительных систем с 18 слотами.

В реальной конструкции системы инженеры могут интегрировать многофункциональную плату сбора данных PXI4389L (64 однополярных/32 дифференциальных входа), 16-канальную плату аналогового вывода PXI4685L и 4,5-разрядный цифровой мультиметр PXI3401L в одно шасси PXI, обеспечивая высокоскоростной обмен данными и точную синхронизацию через единую объединительную шину. Это высокоинтегрированное решение не только экономит место, но и значительно упрощает прокладку кабелей и отладку системы.

V. Подробное сравнение интеграции специализированных функций
* **Функциональные ограничения PCI:** Традиционные устройства PCI, как правило, ориентированы на выполнение отдельных функций, таких как получение изображений или регистрация данных, и не имеют интеграции специализированных функций для тестирования и измерений.

Специализированные функции тестирования PXI
Модули PXI часто интегрируют множество специализированных функций тестирования и измерений. В качестве примера рассмотрим 64-канальный модуль цифрового ввода-вывода PXI4705L с блочной изоляцией. Этот продукт не только обеспечивает 32 входных и 32 выходных канала, но и обеспечивает электрическую изоляцию между блоками, диапазон входного напряжения ±40 В и выходной ток до 350 мА. Такая специализированная конструкция позволяет напрямую подключаться к промышленным датчикам и исполнительным механизмам без необходимости использования дополнительного оборудования для обработки сигналов.

Что касается коммутационных систем, модуль мультиплексора/матричного коммутатора PXI3040L поддерживает 13 топологий, максимум 80 каналов и коммутационные напряжения до 60 В постоянного тока/30 В переменного тока. Это гибкое коммутационное решение может значительно повысить эффективность тестирования и использование системы в автоматизированных тестовых системах.

VI. Программная экосистема и эффективность разработки
Сложность разработки PCI
Разработка систем на базе PCI требует работы с низкоуровневыми драйверами оборудования и логикой синхронизации, что приводит к длительным циклам разработки и высоким техническим барьерам.

Стандартизированная программная платформа PXI
Системы PXI обычно обеспечивают полную программную поддержку, включая драйверы, процедуры разработки и инструменты конфигурации. Отечественные производители PXI, как правило, предоставляют полностью китайские руководства по программированию, документацию по разработке и программные интерфейсы, поддерживая множество сред разработки, таких как LabVIEW, LabWindows/CVI и C#, что значительно снижает сложность разработки системы.

VII. Практические рекомендации по выбору решений для различных сценариев применения
Подходящие сценарии для решений PCI
 Простые однофункциональные системы сбора данных
 Экономически эффективные системы для обучения и экспериментов
 Автономный анализ без требований к работе в реальном времени
Сценарии, где необходимы решения PXI
1. Высокоточные синхронные приложения: например, многоканальные испытания на вибрацию и акустический анализ
2. Сложная системная интеграция: требующая совместной работы нескольких модулей приборов
3. Испытания в суровых условиях: промышленные полевые, автомобильные и бортовые системы испытаний
4. Длительная автоматизированная работа: системы тестирования производственных линий и контроля качества
На примере тестирования полупроводников инженеры могут создать полную систему тестирования, включающую 64-канальный цифровой модуль ввода-вывода PXI4750L (поддерживающий частоту дискретизации 40 МГц), 32-канальный универсальный модуль переключателей SPDT PXI2913L и восьмипортовый модуль преобразования последовательного порта PXI5020IL, обеспечивая точную синхронизацию и высокоскоростной обмен данными. Все модули подключаются через объединительную плату PXI.

VIII. Технологическая эволюция и перспективы на будущее

 По мере роста требований к тестированию стандарт PXI также развивается. Появление PXIe (на основе PCI Express) еще больше увеличивает пропускную способность системы, сохраняя при этом преимущества синхронизации и механическую совместимость PXI. Отечественные производители выпустили линейки продуктов, поддерживающие стандарт PXIe, предоставляя больше возможностей для высокопроизводительных приложений тестирования.

Заключение
 PCI и PXI представляют собой два разных технологических пути: первый — это стандарт компьютерного интерфейса общего назначения, а второй — специализированная платформа для тестирования и измерений. В области тестирования и измерений PXI, благодаря своему профессиональному механизму синхронизации, надежности промышленного уровня и гибкой модульной конструкции, стал предпочтительной архитектурой для сложных тестовых систем. С ускорением локализации накопление технологий и инновации в продуктах отечественных производителей в области PXI обеспечивают более надежные и эффективные решения для тестирования и измерений в различных отраслях.

 От простого сбора данных до сложных многомодальных систем тестирования, выбор технологии влияет не только на эффективность реализации текущего проекта, но и на долгосрочные затраты на техническое обслуживание и будущую масштабируемость системы. В области тестирования и измерений выбор правильной архитектуры платформы означает выбор эффективного и надежного пути инженерной реализации.
