Точный выбор, эффективные измерения: три ключевых аспекта и примеры из практики выбора приборов для электронных проектов

Точный выбор, эффективные измерения: три ключевых аспекта и примеры из практики выбора приборов для электронных проектов

В электронных исследованиях и разработках выбор правильных измерительных приборов подобен оснащению исследователя точным навигатором. При наличии множества вариантов инженеры часто сталкиваются с проблемой баланса между производительностью и бюджетом. Эта статья, основанная на широком отраслевом консенсусе и конкретных примерах продукции, разъясняет три основных аспекта выбора прибора: точность, полоса пропускания и интерфейс.

I. Точность: увеличительное стекло для фиксации деталей

Точность определяет надежность результатов измерений. Ключевыми показателями являются вертикальное разрешение и точность усиления.

Теоретический момент: высокое разрешение позволяет выявлять мельчайшие вариации сигнала. Например, традиционный 8-битный осциллограф имеет 256 уровней вертикального квантования, в то время как 12-битное разрешение предлагает 4096 уровней, что в 16 раз повышает детализацию. Это имеет решающее значение для анализа пульсаций питания, сигналов датчиков и тока маломощных устройств.

Пример из практики: В качестве примера рассмотрим типичный 12-битный цифровой осциллограф высокого разрешения (например, серия DHO900, описанная в руководстве пользователя). Его 12-битный АЦП в сочетании с уровнем шума всего 18 мкВ среднеквадратичного значения позволяет инженерам четко наблюдать шумы источника питания на уровне микровольт или детали аналоговых сигналов от микроконтроллеров — то, чего с трудом достигают многие 8-битные осциллографы общего назначения.

Рекомендации по выбору: Следуйте принципу «умеренной избыточности». Точность прибора должна быть значительно выше критических изменений измеряемого сигнала. Для анализа звука, высокоточной проверки источников питания или измерения биоэлектрических сигналов следует выбирать разрешение 12 бит или выше. Для обычной отладки цифровых схем обычно достаточно 8-битного разрешения.

II. Полоса пропускания: Окно, определяющее скорость наблюдения

Полоса пропускания определяет самую высокую частоту сигнала, которую прибор может точно измерить. Недостаточная полоса пропускания приводит к серьезным искажениям сигнала и потере критически важных высокочастотных составляющих.

Теоретические положения: Для цифровых сигналов основная проблема заключается в точном захвате быстрых нарастающих фронтов. В отрасли обычно используется «правило 5x» в качестве отправной точки, но более строгий подход фокусируется на времени нарастания. Время нарастания прибора должно быть намного быстрее времени нарастания измеряемого сигнала (обычно требуется от 1/3 до 1/5).

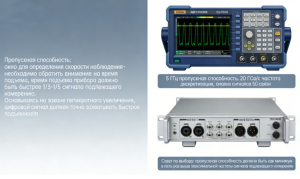

Пример анализа: Чрезвычайно высокая полоса пропускания требуется при тестировании высокоскоростных последовательных данных или радиочастотных модулей. Например, высококлассный цифровой осциллограф (например, серия DS70000) обеспечивает полосу пропускания 5 ГГц и частоту дискретизации 20 Гвыб/с, достаточную для точного анализа целостности сигнала в сетях связи 5G и высокоскоростных интерфейсах центров обработки данных. Генератор микроволновых сигналов (например, серия DSG5000) обеспечивает чистый выходной сигнал до 20 ГГц, подходящий для исследований и разработок в передовых областях, таких как радиолокация и спутниковая связь.

Рекомендации по выбору: Оцените самую высокочастотную составляющую или самое быстрое время нарастания тестируемого сигнала. При выборе осциллографа полоса пропускания должна быть как минимум в 3-5 раз больше самой высокой частоты тестируемого сигнала. Для радиочастотных приложений частотный диапазон генератора и анализатора сигналов должен полностью охватывать тестируемый диапазон частот.

III. Интерфейсы и системы: Мост от автономных устройств к интеллектуальным сетям

Современные исследования и разработки делают акцент на автоматизации и сотрудничестве. Интерфейсы определяют, является ли прибор информационным хранилищем или частью интеллектуальной экосистемы тестирования.

Теоретические положения: Интерфейсы делятся на интерфейсы управления/передачи данных и интерфейсы синхронизации/расширения. Первые обеспечивают управление прибором и передачу данных (например, LAN, USB), а вторые обеспечивают совместную работу нескольких устройств (например, запуск, синхронизация тактовой частоты).

Пример анализа:

Интерфейсы управления: LAN (LXI) и USB в настоящее время являются стандартом. Они облегчают подключение к компьютерам для удаленного управления, автоматизированного тестирования и анализа данных. Многие портативные приборы (например, генератор функций DG900 Pro) также стандартно оснащены этими интерфейсами для упрощения интеграции в полевых условиях.

Синхронизация системы: При создании многоканальной тестовой системы необходимы вход/выход опорного тактового сигнала 10 МГц и интерфейс синхронизации триггера. Например, компактные осциллографы (например, серия DS8000-R) могут легко расширяться до десятков или даже сотен каналов с помощью специальных модулей синхронизации, обеспечивая точную синхронизацию сбора данных, что подходит для тестирования крупного оборудования или производственных линий.

Высокоскоростная передача данных: Для приложений, требующих обработки больших объемов данных сигналов в реальном времени (например, тестирование диаграмм глаз и дисков непрерывного потока), высокоскоростные интерфейсы, такие как 10GbE (SFP+), имеют решающее значение.

Рекомендации по выбору: Учитывайте свой рабочий процесс. Если требуются только автономные ручные измерения, достаточно базовых интерфейсов. Если вы планируете создать автоматизированное испытательное оборудование (ATE), выполнять совместную отладку нескольких приборов или вам потребуются будущие обновления, обратите особое внимание на сетевые возможности прибора, программные драйверы (такие как команды SCPI и API Python) и возможности синхронного расширения.

Краткое изложение: Упрощенный путь принятия решения

При выборе приборов следуйте этим шагам и задайте себе следующие вопросы:

1. Требования к точности: Каково минимальное изменение моего сигнала? Какое отношение сигнал/шум требуется? (например, измерение небольших пульсаций напряжения питания → выберите осциллограф с высоким разрешением)

2. Требования к полосе пропускания: Какова максимальная скорость моего сигнала? Это цифровой фронт или радиочастота? (например, измерение сигналов USB 3.0 → выберите осциллограф с полосой пропускания ≥2 ГГц)

3. Системные требования: Является ли мой тест автономным или частью системы? Требуется ли автоматизация или будущее расширение? (например, при создании испытательного стенда для производственной линии → отдавайте приоритет приборам с интерфейсами LAN и возможностью программирования)

Наиболее подходящий прибор — это решение, отвечающее строгим требованиям вашего проекта по основным показателям производительности, обеспечивающее баланс между совместимостью системы и общей стоимостью владения. Определив эти три ключевых аспекта, вы сможете сделать более уверенный и эффективный выбор.
