Типичные проблемы и решения в инженерных приложениях микропрямоугольных разъемов J30J

—Углубленный анализ на основе стандарта GJB2446A и пятилетнего опыта инженерной практики

Введение

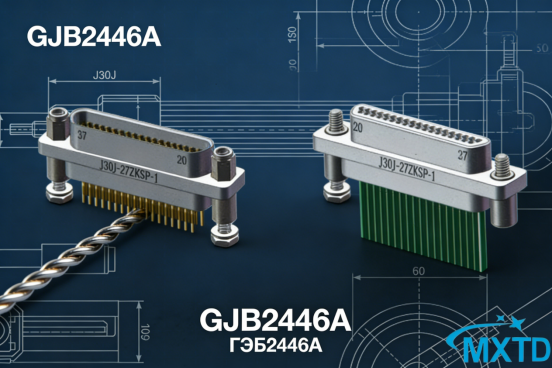

Микропрямоугольный разъем серии J30J, производимый в стране и соответствующий стандарту GJB2446A (эквивалентный американскому военному стандарту MIL-C-83513), имеет в качестве основных характеристик шаг контактов 1,27 мм, витую структуру контактов и металлический экранирующий корпус. Он широко используется в аэрокосмической, авиационной, судостроительной и военной электронике. Однако с углублением замещения отечественными компонентами проблемы технологической стабильности и надежности разъема J30J в практических приложениях становятся предметом пристального внимания инженеров. В данной статье, на основе пятилетнего опыта инженерной практики, систематически анализируются типичные режимы отказов, первопричины и решения проблем, связанных с разъемом J30J.

I. Основные технические характеристики разъема J30J

Основная технология серии J30J заключается в использовании витых контактов, которые состоят из множества тонких проволочных жил, скрученных вместе для образования семи независимых точек контакта. Такая многоточечная параллельная структура снижает риск отказа в одной точке, а эластичная витая проволока создает равномерное положительное давление, обеспечивая стабильное контактное сопротивление. Фактические данные измерений показывают, что J30J-37TJK-100MM имеет среднее контактное сопротивление 0,032 Ом при 20℃, что лучше, чем требование ≤10 мОм, указанное в GJB2446A.

Что касается материалов, то внешний корпус изготовлен из алюминиевого сплава с покрытием из никеля/кадмия/золота, а контакты — из бериллиевой меди с золотым покрытием, типичная толщина покрытия составляет 1,27 мкм. Изолятор изготовлен из конструкционного пластика PPS, диапазон рабочих температур составляет от -55℃ до +125℃, сопротивление изоляции ≥5000 МОм при комнатной температуре и ≥100 МОм во влажных и жарких условиях. Ассортимент продукции включает более десяти спецификаций от 9 до 144 жил, что позволяет удовлетворить различные потребности в соединении, например, между кабелями, а также между кабелями и печатными платами.

II. Анализ типичных режимов и механизмов отказов

2.1 Отказ контакта

Отказ контакта проявляется в виде увеличения контактного сопротивления или прерывистого контакта. Основные причины включают:

Усталость упругих элементов: скрученный провод испытывает релаксацию напряжений после длительного ввода и вывода или при высоких температурах, что приводит к снижению нормальной силы. После 500 вводов и выводов компоненты отечественного производства сохранили в среднем 82% силы отрыва обжатого клеммного соединения, в то время как импортные изделия достигли 89%. Эта разница обусловлена ​​вариациями в процессе термообработки медного сплава.

Окисление поверхности и стойкость пленки: Равномерность толщины золотого покрытия напрямую влияет на стойкость к окислению. Толщина золотого покрытия клемм отечественного производства колеблется на ±0,2 мкм, что выше, чем ±0,08 мкм у импортных изделий. Более тонкие участки могут образовывать микропоры, приводящие к окислению основного металла.

Чрезмерное вмешательство материала: Попадание неметаллических посторонних материалов в контактную поверхность или накопление мусора при установке и извлечении могут вызывать аномальное контактное сопротивление.

2.2 Явление втягивания штифта

Втягивание штифта означает его отрыв назад от монтажного отверстия изолятора, что приводит к уменьшению эффективной длины контакта или даже к отсоединению. Причины включают:

Структурный отказ: Несоответствие размеров вилки допускам, недостаточная эластичность материала или неправильная установка могут привести к смещению штифта назад под действием усилий при установке и извлечении.

Термическая деформация изолятора: Тепловое расширение изоляционного материала при высоких температурах вызывает изменение размеров монтажного отверстия, снижая усилие зажима. Если материал не полностью восстанавливается после охлаждения, положение штифта изменится. 2.3 Накопленное вставление и извлечение: Накопленное осевое усилие от каждого вставления и извлечения приводит к постепенному смещению штифтов назад.

2.3 Повреждение изоляции

Повреждение изоляции проявляется в снижении сопротивления изоляции, коротких замыканиях или пробое под напряжением. Основные причины включают:

Факторы окружающей среды: В условиях высокой влажности влага прилипает к поверхности изолятора или проникает в зону контакта, образуя путь утечки. Герметичные изоляторы (серия J30JM) имеют контролируемую скорость утечки 5×10⁻²~1×10⁻³ Па·см³/с, эффективно предотвращая проникновение влаги.

Избыток металла: Металлическая стружка, попадающая внутрь во время сборки или эксплуатации, может уменьшить расстояние между изоляторами.

Старение и растрескивание изолятора: Длительное воздействие ультрафиолетового излучения, высоких температур или химической атмосферы может привести к деградации и растрескиванию изоляционного материала.

2.4 Отказ механической фиксации

Отказ механической фиксации включает в себя ослабление фиксирующего механизма, повреждение корпуса и неполную установку. В разъемах J30J обычно используется винтовая затяжка. Рекомендуемый момент затяжки составляет 0,15-0,2 Н·м для 9-100 жил и 0,2-0,3 Н·м для 144 жил. Распространенные проблемы включают в себя ослабление винтов, усталость конструкции затяжки и неправильную установку, приводящую к вырыванию проводов из контактов.

III. Стабильность процесса и узкие места отечественного производства

Основное различие между разъемами J30J отечественного производства и импортными изделиями заключается не в максимальной производительности, а в стабильности при массовом производстве. Средняя толщина золотого покрытия 1,27 мкм в основном соответствует требованиям, но колебания ±0,2 мкм значительно выше, чем ±0,08 мкм у импортных изделий, что означает, что стойкость к окислению и износостойкость некоторых контактов могут быть ниже номинальных значений.

Что касается процесса обжима, то допуск на внутренний диаметр медной втулки в обжимных разъемах отечественного производства составляет ±0,03 мм, в то время как у импортных он может достигать ±0,01 мм. Эта разница проявляется в том, что импортное оборудование может надежно выполнять обжим, в то время как отечественные клеммы в большей степени полагаются на ручную «ощущаемую оценку», что затрудняет обеспечение стабильной силы обжима.

Что касается стабильности партий материалов, то отечественная цепочка поставок все еще находится на стадии догоняющего развития в таких основных областях материалов, как модуль упругости медных сплавов, контроль состава раствора для золотого покрытия и текучесть изоляционных пластмасс.

IV. Рекомендации по применению в инженерных целях и контроль качества

4.1 Принципы выбора

Классификация по сценариям применения: Для сценариев с высокой надежностью, таких как управление основными компонентами в аэрокосмической отрасли, следует отдавать приоритет герметичным разъемам (J30JM) и проводить дополнительные испытания на проверку и старение; для сценариев с контролируемой окружающей средой, таких как промышленные роботы и испытательные стенды для новых источников энергии, достаточно стандартного типа.

Правильный выбор количества жил: Отдавайте приоритет разъемам с меньшим количеством жил; 21-жильные и 37-жильные разъемы являются наиболее распространенными конфигурациями в военной технике.

Подбор сечения провода и способа заделки: Применимо для проводников с сечением 0,07–0,15 мм²; обжимной тип подходит для полевой сборки, а паяный тип — для фиксации на плате.

4.2 Точки сборки и использования

Обработка проводов: При связывании жгутов проводов избегайте натяжения отдельных проводов и оставляйте необходимый запас длины.

Контроль момента затяжки: Используйте динамометрическую отвертку для затяжки с заданным моментом, избегая чрезмерной затяжки или ослабления.

Подключение/отключение: При подключении или отключении держитесь за корпус, а не за провода. Если возникают трудности с подключением, проверьте ключевые положения; не применяйте силу при подключении.

Защита окружающей среды: В агрессивных средах отдавайте приоритет герметичным изделиям или используйте защитные меры, такие как защитное покрытие.

4.3 Процесс диагностики неисправностей

Аномальное контактное сопротивление: Измерьте сопротивление с помощью миллиомметра. Если оно превышает 10 мОм, очистите контактную поверхность безводным этанолом, высушите горячим воздухом и несколько раз подключите и отключите. Если это не помогает, замените контакты.

Периодическое обрыв цепи: Обратите внимание на повреждение проводов, ослабление обжима и признаки втягивания контактов.

Ухудшение изоляции: Измерьте сопротивление мегомметром. Если оно ниже стандартного значения, очистите изоляцию спиртом, высушите горячим воздухом и повторите проверку. Если результат по-прежнему неудовлетворительный, замените разъем.

Плохая механическая фиксация: Проверьте наличие повреждений фиксирующих винтов и зажимов. Если гофрированная пружина сломана или ее эластичность снижена, замените соответствующие компоненты.

4.4 Контроль качества поставщика

Проверьте наличие у поставщика сертификата системы управления качеством военного класса GJB9001 и соответствие продукции стандартам GJB2446A. Требуйте отчеты о заводской проверке партии, уделяя особое внимание измеренным данным и диапазонам колебаний основных параметров, таких как контактное сопротивление, сопротивление изоляции и толщина покрытия. Проведите выборочные испытания первой партии продукции, включая усилие вставки и извлечения, стабильность контактного сопротивления и изменения характеристик после высокотемпературного старения. Выбирайте поставщиков, которые могут предоставить полную документацию по отслеживанию качества.

V. Заключение

Микропрямоугольный разъем J30J, как представитель отечественных высокоплотных разъемов, приблизился к международным передовым уровням по таким ключевым показателям, как контактное сопротивление, изоляционные характеристики и адаптивность к окружающей среде. Измеренное среднее контактное сопротивление 37-контактного изделия достигает 0,032 Ом, что превышает стандартные требования. Однако с точки зрения стабильности процесса все еще существует разрыв между отечественными и импортными продуктами, в основном проявляющийся в равномерности толщины покрытия, точности процесса обжима и стабильности материала от партии к партии.

С точки зрения применения, ценность J30J заключается в переосмыслении границ применения высоконадежных сигнальных цепей. В таких приложениях, как наземные системы поддержки аэрокосмической отрасли, промышленные роботы, испытательные стенды для новых источников энергии и наземные станции БПЛА, он стал надежным вариантом, характеризующимся «достаточной производительностью, контролируемой стоимостью и стабильными поставками», что делает возможными избыточные конструкции, от которых ранее отказывались из-за цены. Понимание технических характеристик, изучение механизмов отказов и установление научных стандартов выбора и использования являются ключом к полной реализации ценности этого компонента отечественного производства.
