Введение: важная веха в области тестирования и измерений

В условиях постоянно растущих требований к скорости, точности и интеграции в современной промышленности, связи и научных исследованиях традиционные архитектуры измерительных приборов с трудом справляются с задачами высокоскоростного сбора данных, обработки в реальном времени и синхронизации нескольких устройств в сложных сценариях. На этом фоне появился PXI Express (PXIe). Он не только сохраняет преимущества открытости и модульности стандарта PXI (PCI eXtensions for Instrumentation), но и обеспечивает скачок в производительности благодаря технологии шины PCI Express, становясь ключевой технологической платформой в автоматизированном тестировании, научных исследованиях и промышленном мониторинге.

—

I. Технологическая эволюция PXIe: переход от параллельного к последовательному протоколу

1. История развития

С момента своего выпуска в 1997 году стандарт PXI быстро стал основной платформой в области тестирования и измерений благодаря своей параллельной архитектуре на основе шины PCI, модульной конструкции и развитой программной экосистеме. Однако с взрывным ростом требований к пропускной способности данных ограничения общей полосы пропускания шины PCI стали все более очевидными. В 2005 году стандарт PXI был официально расширен до двух версий: PXI (Classic PCI) и PXIe (PCI Express).

PXIe использует последовательную архитектуру PCI Express типа «точка-точка», принципиально решая проблемы целостности сигнала и узкого места полосы пропускания параллельных шин на высоких частотах. Его теоретическая пропускная способность одной линии может достигать 250 МБ/с (PCIe 1.0), и она продолжает улучшаться с развитием технологий, в настоящее время широко поддерживая PCIe 3.0 (1 ГБ/с на линию) и даже более высокие версии.

2. Основные преимущества архитектуры

– Последовательная передача данных «точка-точка»: исключает конфликты на общей шине; каждое устройство имеет свой собственный выделенный канал передачи данных.

– Многоканальная агрегация: поддерживает конфигурации каналов x1, x4, x8 и другие, гибко расширяя полосу пропускания.

– Древовидная топология: поддерживает многоуровневое расширение под корневым комплексом, подходит для крупномасштабной системной интеграции.

– Высокая точность синхронизации: наследует механизмы запуска и синхронизации тактовой частоты PXI, поддерживая синхронизацию с точностью до долей наносекунды.

—

II. Состав и характеристики системы PXIe

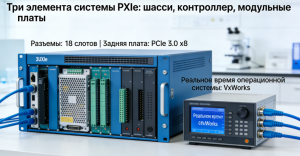

1. Три основных аппаратных элемента

Полная система PXIe включает в себя:

– Шасси: обеспечивает питание, теплоотвод и объединительную плату связи, поддерживая модули 3U/6U с 4-18 слотами.

– Контроллер: может быть встроенным или внешним, работающим под управлением Windows, Linux или операционных систем реального времени.

– Модули: Включают платы сбора данных, генераторы сигналов, цифровые мультиметры, коммутационные матрицы, радиочастотные модули и т. д., поддерживающие «горячую» замену.

2. Механические и электрические характеристики

– Разъемы: Модули 3U подключаются через XJ3 (PCIe и управление синхронизацией) и XJ4 (функции прибора и питание); модули 6U могут опционально использовать XJ8 для дополнительного питания.

– Крепление модулей: Рекомендуется использовать верхние и нижние крепежные кронштейны и выдвижные рычаги для фиксации, чтобы обеспечить надежность системы в условиях вибрации.

—

III. Сценарии применения и отраслевая практика

Системы PXIe, благодаря высокой пропускной способности, низкой задержке и мощным возможностям синхронизации, стали предпочтительной платформой во многих отраслях:

– Тестирование связи: анализ радиочастотных сигналов 5G/6G, моделирование протоколов базовой полосы.

– Аэрокосмическая отрасль: тестирование систем управления летательными аппаратами, проверка полезной нагрузки спутников.

– Автомобильная электроника: тестирование автомобильных сетей (CAN/LIN/автомобильный Ethernet), проверка системы управления батареями.

– Промышленный мониторинг: высокоскоростной сбор данных, машинное зрение, анализ вибрации и шума.

—

IV. Развитие отечественного производства: применение стандарта PXIe в Hitech Electronics

Компания Shaanxi Hitech Electronics Co., Ltd., являясь ведущим предприятием в области отечественного тестирования и измерений, выпустила несколько модулей отечественного производства, соответствующих стандарту PXIe, таких как:

– Модуль синхронной выборки PXI4443L с четырьмя каналами и частотой дискретизации 10 Мбит/с: поддерживает 14-битное разрешение и частоту дискретизации 10 Мвыб/с, подходит для высокодинамичного сбора сигналов.

– Плата аналогового вывода PXI4685L с 16 каналами: обеспечивает 16 независимых 16-битных ЦАП с частотой обновления 800 кГц.

– Мультиплексор/матричный коммутатор PXI3040L: Поддерживает 13 топологий для удовлетворения сложных требований к маршрутизации сигналов.

Эти продукты не только соответствуют производительности аналогичных международных продуктов, но и демонстрируют значительные преимущества в стоимости, индивидуальной настройке и скорости обслуживания, что значительно способствует независимому управлению высокотехнологичным испытательным оборудованием в Китае.

—

V. Перспективы на будущее: Тенденции развития технологии PXIe

1. Более высокая пропускная способность: Благодаря широкому распространению PCIe 5.0/6.0, системы PXIe еще больше повысят пропускную способность данных.

2. Улучшенная синхронизация: На основе таких протоколов, как IEEE 1588 и White Rabbit, достигается синхронизация на уровне наносекунд между несколькими шасси и точками.

3. Программно-определяемая архитектура: Сочетание технологии виртуальных приборов с алгоритмами искусственного интеллекта для создания адаптивных и интеллектуальных систем тестирования.

4. Интеграция в экосистему: Дополнение стандартов, таких как Axi и LXI, для построения многоуровневой экосистемы тестирования. —

Заключение: PXIe – Открытое, высокопроизводительное будущее тестирования

PXIe – это не просто аппаратный стандарт, а открытая, основанная на сотрудничестве и постоянно развивающаяся технологическая философия. Он наследует модульность PXI, включает в себя преимущества высокоскоростных последовательных интерфейсов PCIe и обеспечивает совместимость устройств разных производителей благодаря непрерывной стандартизации со стороны Альянса систем PXI (PXISA). Руководствуясь принципами «Сделано в Китае 2025» и «Независимая управляемость», отечественные компании, такие как Hitech Electronics, ускоряют исследования и разработки, а также применение продуктов PXIe, продвигая отечественные системы тестирования и измерений к высокотехнологичным и платформенным разработкам.

В условиях быстрого развития таких новых областей, как промышленный интернет, автономное вождение и аэрокосмическая информатика, PXIe, несомненно, будет играть ключевую роль в более широком спектре сценариев тестирования, становясь важным технологическим мостом, соединяющим физический и цифровой миры.

— Данная статья представляет собой подборку технических документов PXIISA, аналитических отчетов по отрасли и информации о продукции отечественных компаний, призванную предоставить читателям всестороннюю и объективную техническую интерпретацию.
