8-канальная плата связи с универсальной последовательной шиной (UART)
Основные параметры
一、Стандартная плата форм-фактора 3U для шин PXIe/CPCI/PCIe/PCI
-
Количество каналов: 8 приёмопередающих (Tx/Rx) каналов.
-
Интерфейс связи: Последовательный интерфейс RS422.
二、 Скорость передачи (бодрейт): от 2400 бит/с до 4 Мбит/с.
-
Данные интерфейса RS422:
-
Длина данных выбирается от 5 до 8 бит.
-
Длина стопового бита (1, 1.5, 2 бита).
-
Выбираемый режим контроля чётности: Нет/Нечётность/Чётность/SPACE/MARK.
-
-
Задержка отправки:
-
Время задержки между отправками устанавливается программно.
-
Разрешение: 1 мкс.
-
Диапазон: от 1 мкс до (2³² – 1) мкс.
-
-
Примечание: Время задержки определяется как интервал между началом текущего кадра и началом следующего кадра.
三、Режим приема данных: Настраивается режим прозрачного приема или приема по протоколу. Доступно на выбор от 0 до 12 протоколов.
-
Прием по протоколу, в свою очередь, делится на два режима:
-
Прием с обновлением буфера (Refresh Mode)
-
Прием по принципу FIFO (очередь)
-
-
Для интерфейса RS422 доступен выбор режима опроса (Polling Mode) или прерываний (Interrupt Mode).
四、 Прозрачный приём: Настраиваемая глубина триггера — 23 бита, диапазон настройки: от 0 до (2²³ – 1). При достижении заданной глубины генерируется прерывание.
五、 Приём по протоколу: Прерывание генерируется при наличии в буфере приёма хотя бы одного полного кадра данных. В режиме “обновления” (refresh) прерывания не генерируются.
六、 Статистика потерь кадров по тайм-ауту:
-
Время тайм-аута настраивается программно.
-
Предоставляется интерфейс регистра-счётчика потерянных кадров.
-
Если после отправки кадра данных ответный кадр не получен в течение заданного времени тайм-аута, это считается потерей одного кадра, и счётчик потерянных кадров увеличивается на 1.
-
Счётчик потерянных кадров сбрасывается программно.
-
Диапазон настройки времени тайм-аута: от 1 мкс до (2³² – 1) мкс.
-
Разрешение настройки: 1 мкс.
1. Интервал между символами при передаче настраивается в диапазоне от 1 мкс до (2³² – 1) мкс. Разрешение составляет 0.5 бита при текущей скорости передачи (бодрейт).
2. Каждый канал имеет буфер передачи размером 8 КБ – 1 байт.
3. Каждый канал имеет буфер приёма размером 8 МБ + 1 байт.
4. Возможен сброс FIFO приёма для каждого канала индивидуально.
5. Возможно индивидуальное управление разрешением приёма для каждого канала.
6. Входные и выходные порты каждого канала оснащены защитой от перенапряжений и грозовых разрядов.
Описание
маркер
Добро пожаловать в компанию ООО Сиань Минси Тайда Информационные Технологии! Перед вами шасси с нулевым слотом и различные функциональные платы. Шасси NI совместимы с нашими платами, включая:
1) Плату генерации секундных импульсов – формирует высокоточный синхронизирующий сигнал с периодом 1 секунда;
2) Многопортовую последовательную плату -расширяет компьютерные возможности за счет дополнительных последовательных портов для параллельной связи с несколькими устройствами;
3) Плату синхронизации времени -обеспечивает компьютерную систему высокоточной временной информацией и внешней синхронизацией через шины PXI/CPCI, передавая временные данные и синхронизирующие сигналы для согласования системного времени. Вся продукция производится компанией MXTD напрямую – производитель, прямые поставки.
一、Технические нормативы：
Габаритные размеры:
-
Стандартный размер карты 3U для PXIe/PXI/CPCI: 160 мм x 100 мм x 20 мм, допуск < 0.2 мм.
-
Стандартный размер для PCIe/PCI: 175 мм x 106 мм x 20 мм, допуск < 0.2 мм.
Характеристики интерфейса:
-
Интерфейс PXI/CPCI/PCI: поддержка 32 бит, 33 МГц, 132 МБ/с.
-
Интерфейс PXIe/PCIe: поддержка x4, 4 Гбит/с.
Условия эксплуатации:
-
Коммерческий диапазон: от -20°C до +60°C.
-
Промышленный диапазон: от -40°C до +70°C.
-
Температура хранения: от -55°C до +85°C.
-
Относительная влажность: 5% ~ 90% (без конденсации).
二、Поддержка программного обеспечения
Операционные системы:
-
Стандартная поддержка: Windows 98/2000/2003/XP/7/10
-
Поддержка по запросу (кастомизация): Linux / VxWorks / RTX / LabVIEW RT
В комплекте программного обеспечения:
-
Драйверы устройств
-
Динамические библиотеки (DLL/библиотеки)
-
Демонстрационные программы (примеры кода)
三、Модель.

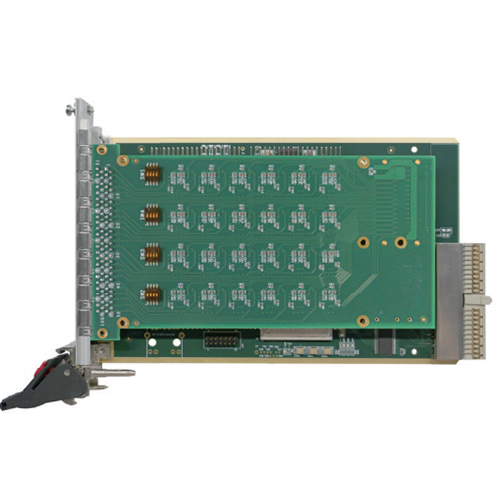

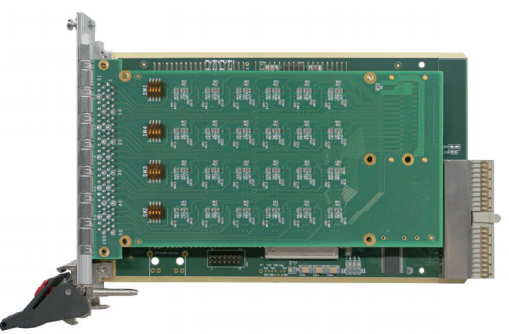

CPCI-3121: 8-канальная универсальная плата последовательного интерфейса (RS422) для шины PXI/CPCI.

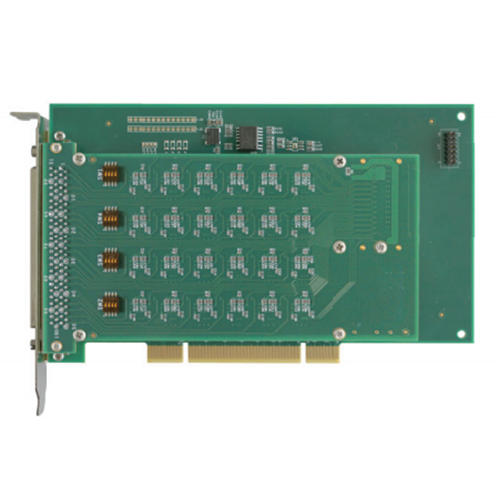

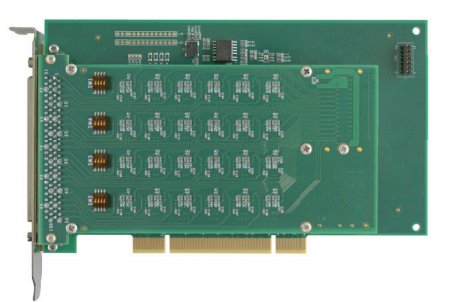

PCI-3121: 8-канальная универсальная плата последовательного интерфейса (RS422) для шины PCI.

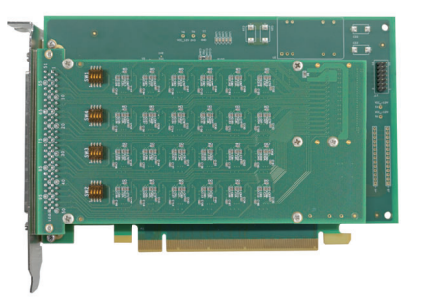

PCIe-3121: 8-канальная универсальная плата последовательного интерфейса (RS422) для шины PCI Express (PCIe).
PXIe-3121: 8-канальная универсальная плата последовательного интерфейса (RS422) для шины PXI Express (PXIe).
