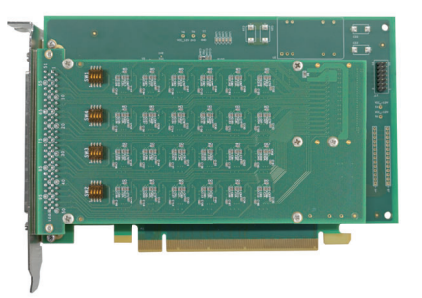

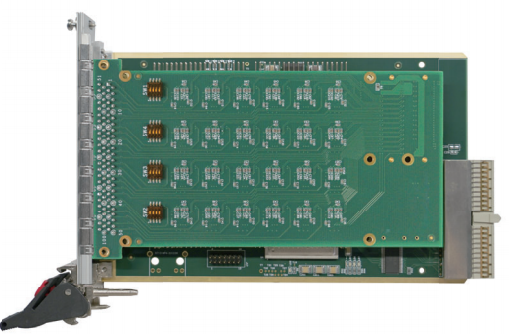

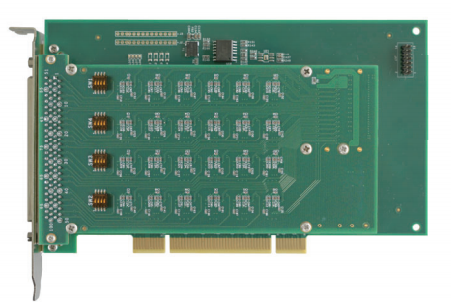

16 – канальный универсальный последовательный щит связи
16 – канальный универсальный последовательный щит связи-Основные параметры
Стандартная плата форм-фактора 3U для шин PXIe/CPCI/PCIe/PCI
Ⅰ. Количество каналов: 16 приёмопередающих (Tx/Rx) каналов.
Ⅱ. Для каждого канала настраиваются: длина слова, контроль чётности, стоповый бит, скорость передачи (бодрейт).
Ⅲ. Интерфейс связи: Настраиваемый или программно выбираемый интерфейс RS232/422/485.
Ⅳ. Скорость передачи (бодрейт): от 2400 до 115.2 Кбит/с.
Ⅴ. Длина слова: от 5 до 8 бит.
Ⅵ. Стоповый бит: 1 или 2 бита.
Ⅶ. Контроль чётности: NONE (отсутствует), ODD (нечётный), EVEN (чётный), SPACE, MARK.
Программируемые источники прерываний:
• Для каждого канала отдельно настраивается разрешение прерываний.
• Настраивается количество принятых данных, необходимое для генерации прерывания (при расчёте метка времени не учитывается).
• Поддерживается прерывание по тайм-ауту приёма. Время тайм-аута настраивается программно с разрешением 1 мкс.
• Запланированная отправка поддерживает режимы аппаратного и программного триггера.
• В режиме аппаратного триггера настраиваются: линия триггера, активный фронт сигнала, период фильтрации, время задержки. Количество данных для отправки по триггеру настраивается программно
Описание
маркер
Добро пожаловать в компанию ООО Сиань Минси Тайда Информационные Технологии! Перед вами шасси с нулевым слотом и различные функциональные платы. Шасси NI совместимы с нашими платами, включая:
1) Плату генерации секундных импульсов – формирует высокоточный синхронизирующий сигнал с периодом 1 секунда;
2) Многопортовую последовательную плату -расширяет компьютерные возможности за счет дополнительных последовательных портов для параллельной связи с несколькими устройствами;
3) Плату синхронизации времени -обеспечивает компьютерную систему высокоточной временной информацией и внешней синхронизацией через шины PXI/CPCI, передавая временные данные и синхронизирующие сигналы для согласования системного времени. Вся продукция производится компанией MXTD напрямую – производитель, прямые поставки.
16 – канальный универсальный последовательный щит связи
Технические нормативы：
16 – канальный универсальный последовательный щит связи-Габаритные размеры:
-
Стандартный размер карты 3U для PXIe/PXI/CPCI: 160 мм × 100 мм × 20 мм, допуск < 0.2 мм.
-
Стандартный размер для PCIe/PCI: 175 мм × 106 мм × 20 мм, допуск < 0.2 мм.
Характеристики интерфейса:
-
Интерфейс PXI/CPCI/PCI: поддержка 32 бит, 33 МГц, 132 МБ/с.
-
Интерфейс PXIe/PCIe: поддержка x4, 4 Гбит/с.
Условия эксплуатации и хранения:
-
Коммерческий диапазон: от -20°C до +60°C.
-
Промышленный диапазон: от -40°C до +70°C.
-
Температура хранения: от -55°C до +85°C.
-
Относительная влажность: 5% ~ 90% (без конденсации).
Поддержка программного обеспечения
16 – канальный универсальный последовательный щит связи-Операционные системы:
-
Стандартная поддержка: Windows 98/2000/2003/XP/7/10
-
Поддержка по запросу (кастомизация): Linux / VxWorks / RTX / LabVIEW RT
В комплекте программного обеспечения:
-
Драйверы устройств
-
Динамические библиотеки (DLL/библиотеки)
-
Демонстрационные программы (примеры кода)
Модель.
CPCI-3113: Универсальная плата последовательного интерфейса с 16 каналами, настраиваемыми (RS232/422/485), для шин PXI/CPCI.
PCI-3113: Универсальная плата последовательного интерфейса с 16 каналами, настраиваемыми (RS232/422/485), для шины PCI.
PCIe-3113: Универсальная плата последовательного интерфейса с 16 каналами, настраиваемыми (RS232/422/485), для шины PCI Express (PCIe).
PXIe-3113: Универсальная плата последовательного интерфейса с 16 каналами, настраиваемыми (RS232/422/485), для шины PXI Express (PXIe).
CPCI-3133: Универсальная плата последовательного интерфейса с 16 каналами, программно настраиваемыми (RS232/422/485), для шин PXI/CPCI.
PCI-3133: Универсальная плата последовательного интерфейса с 16 каналами, программно настраиваемыми (RS232/422/485), для шины PCI.
PCIe-3133: Универсальная плата последовательного интерфейса с 16 каналами, программно настраиваемыми (RS232/422/485), для шины PCI Express (PCIe).
PXIe-3133: Универсальная плата последовательного интерфейса с 16 каналами, программно настраиваемыми (RS232/422/485), для шины PXI Express (PXIe).
