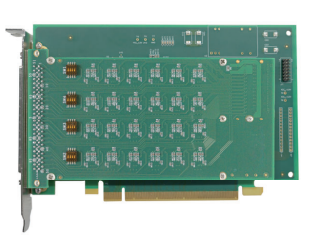

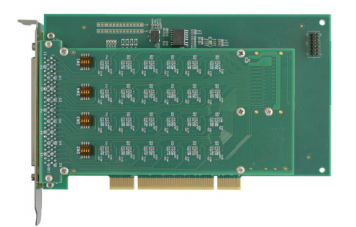

12 канальная универсальная последовательная шина
Функциональный характеристика
Стандартная планка PXIe/CPCI/PCIe/PCI
一. Количество каналов :12 – канальное распространение
1.RS422 последовательный интерфейс связи
二. Коэффициент портера :2400bps – 4Mbps
1.RS422 коммуникационные данные, 5-8 – битная длина данных, остаточная длина бит (1,1,5,2 бит), выборка контрольной модели (без/чётная/пара/космическая/Марк)
2.Программное обеспечение для передачи времени с часовым интерфейсом может 3.быть настроено с разрешением 1 м и диапазоном :1 — 232 — 1 мs
3. Время между началом кадра и началом следующего
三. Метод получения данных: прозрачный прием и протокол получения может быть установлен, протокол 0-12 может быть установлен
1. Протокол был разделен на обновление и получение файфо двумя типами
Альтернативный способ запроса и прерывания приема 2.RS422
四. Прозрачный прием: глубина спускового крючка может быть установлена, 23 бит, диапазон 0 – (223-1), и разрыв после достижения глубины спускового крючка
五. Протокол принимается: получаемые кадры в кэше генерируют прерывания, которые не прерываются при обновлении
六、Потеря кадров
Программа времени может быть установлена, обеспечивая интерфейс для регистра потерянных кадров. Когда после отправки кадра, превышающего установленное время, когда не было получено более одного кадра данных ответчика, было записано, что Один кадр был утерян, регистр числа потерянных кадров плюс Один, и программа с нулевым числом пропущенных кадров. Диапазон интерхронологических параметров :1 — 22 — 1 мs, разрешение — 1 мs
1. Интервал между отправками может быть установлен с диапазоном от 1 до 232 — 1 м. с разрешением 0,5 бит от текущей частоты портера
2. Кэш отправки 8K-1 байт на каждый канал
3. 8 м +1 байт кэша приёма для каждого канала
4. Может принимать фифо-перезагрузки на каждой дороге
5. Может регулировать каждый прием энергии отдельно
6. Порт для ввода-вывода каждого канала защищён волной и защитой от мин
Описание
маркер
Добро пожаловать в компанию ООО Сиань Минси Тайда Информационные Технологии! Перед вами шасси с нулевым слотом и различные функциональные платы. Шасси NI совместимы с нашими платами, включая:
1) Плату генерации секундных импульсов – формирует высокоточный синхронизирующий сигнал с периодом 1 секунда;
2) Многопортовую последовательную плату -расширяет компьютерные возможности за счет дополнительных последовательных портов для параллельной связи с несколькими устройствами;
3) Плату синхронизации времени -обеспечивает компьютерную систему высокоточной временной информацией и внешней синхронизацией через шины PXI/CPCI, передавая временные данные и синхронизирующие сигналы для согласования системного времени. Вся продукция производится компанией MXTD напрямую – производитель, прямые поставки.
一、Технические условия
1.Физический размер:
Стандартный размер карты PXIe/PXI/CPCI 3U, 160mx100mx20mm, с разницей в 0,2 мм
Стандартный размер PCIe/PCI — 175mx106mx20mm, с разницой меньше 0,2 мм.
2.Показатель интерфейса:
Интерфейс PXI/CPCI/PCI поддерживает 32bit, 33mz, 132MB/s
Интерфейс PXIe/PCle поддерживает x4, 4Gbps
3.Рабочая среда:
Коммерческ: – 20 ℃ + 60 ℃
Промышлен: – 40 ℃ + 70 ℃
Хранен температур: – 55 ℃ + 85 ℃
Относительная влажность :5-90%(без геля)
二、Поддержка программного обеспечения
Операционная система:
Windows 98/2000/2003/XP/7/10
Сдела на заказ: Linux/VxWorks/RTX/LabVIEW RT
Программное обеспечение: программа для динамической библиотеки драйвера
三、Модель.
CPCI-3122: PXI/CPCI шина, 12 канал RS422, многоцелевая последовательная карта
PCI-3122: шина PCI, 12 канал RS422, многоцелевая последовательная карта
PCle-3122: шина PCIe, 12 канал RS422, многоцелевая последовательная карта
PXIe-3122: шина PXIe, 12 канал RS422, многоцелевая последовательная карта
