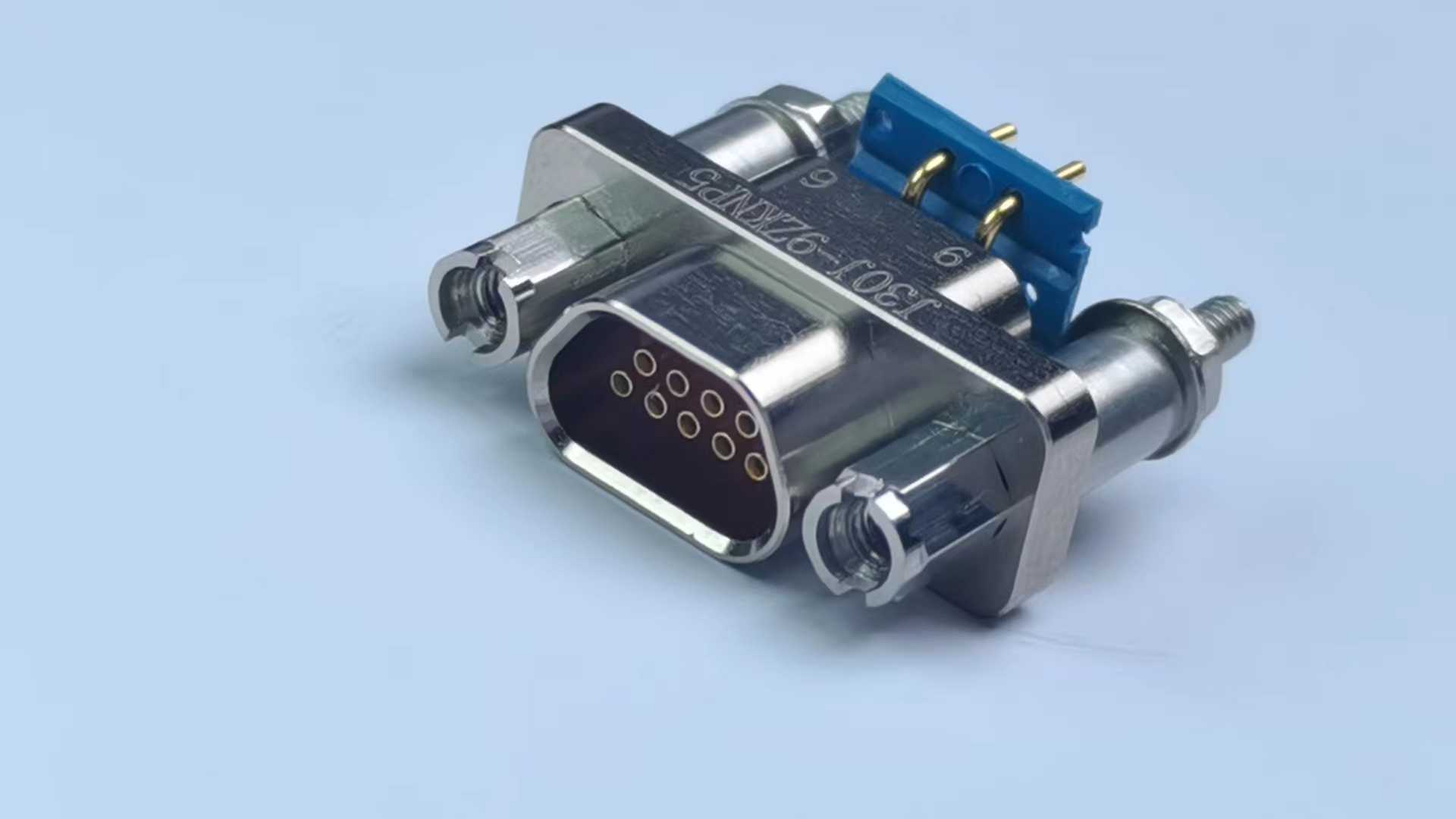

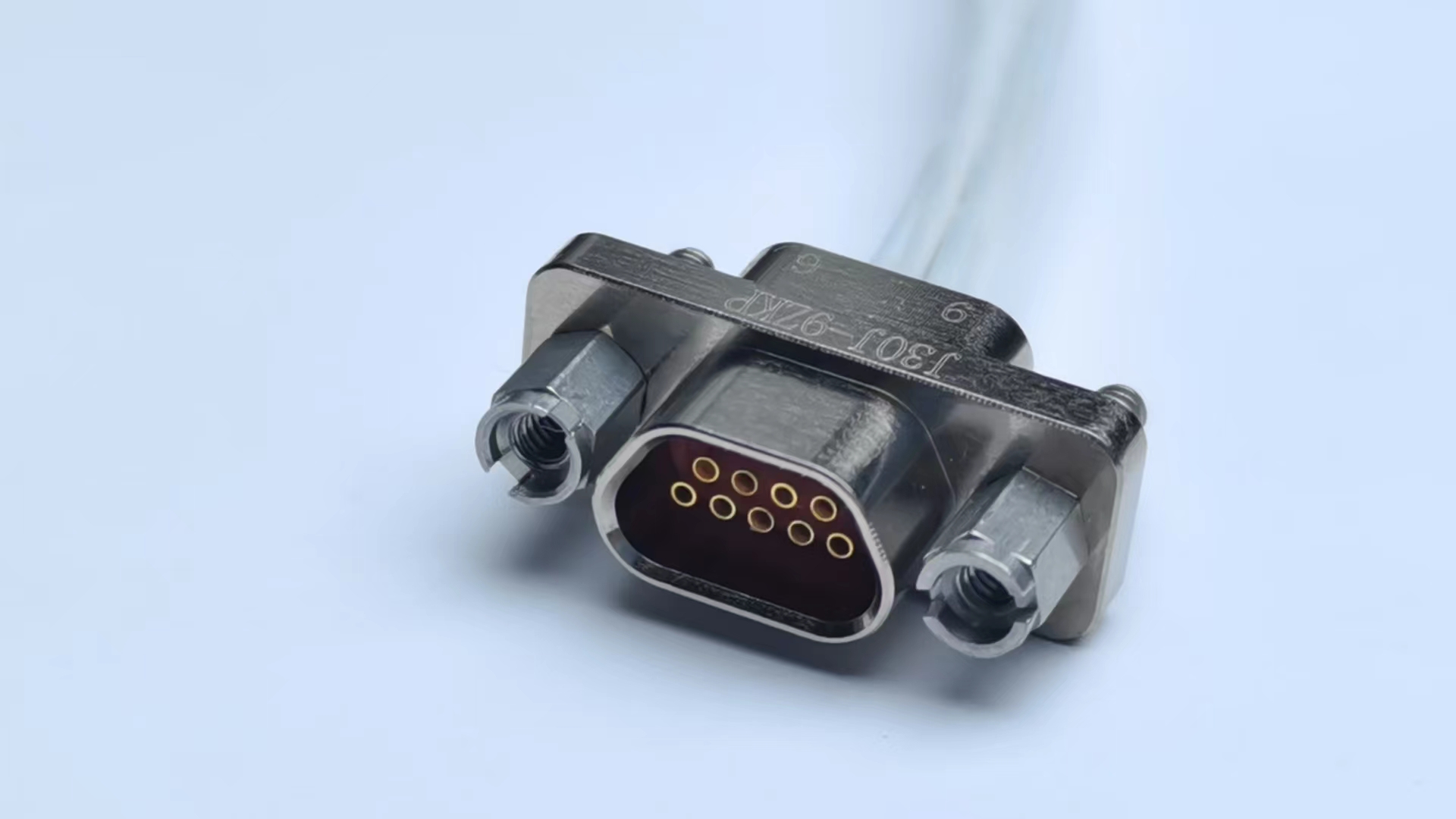

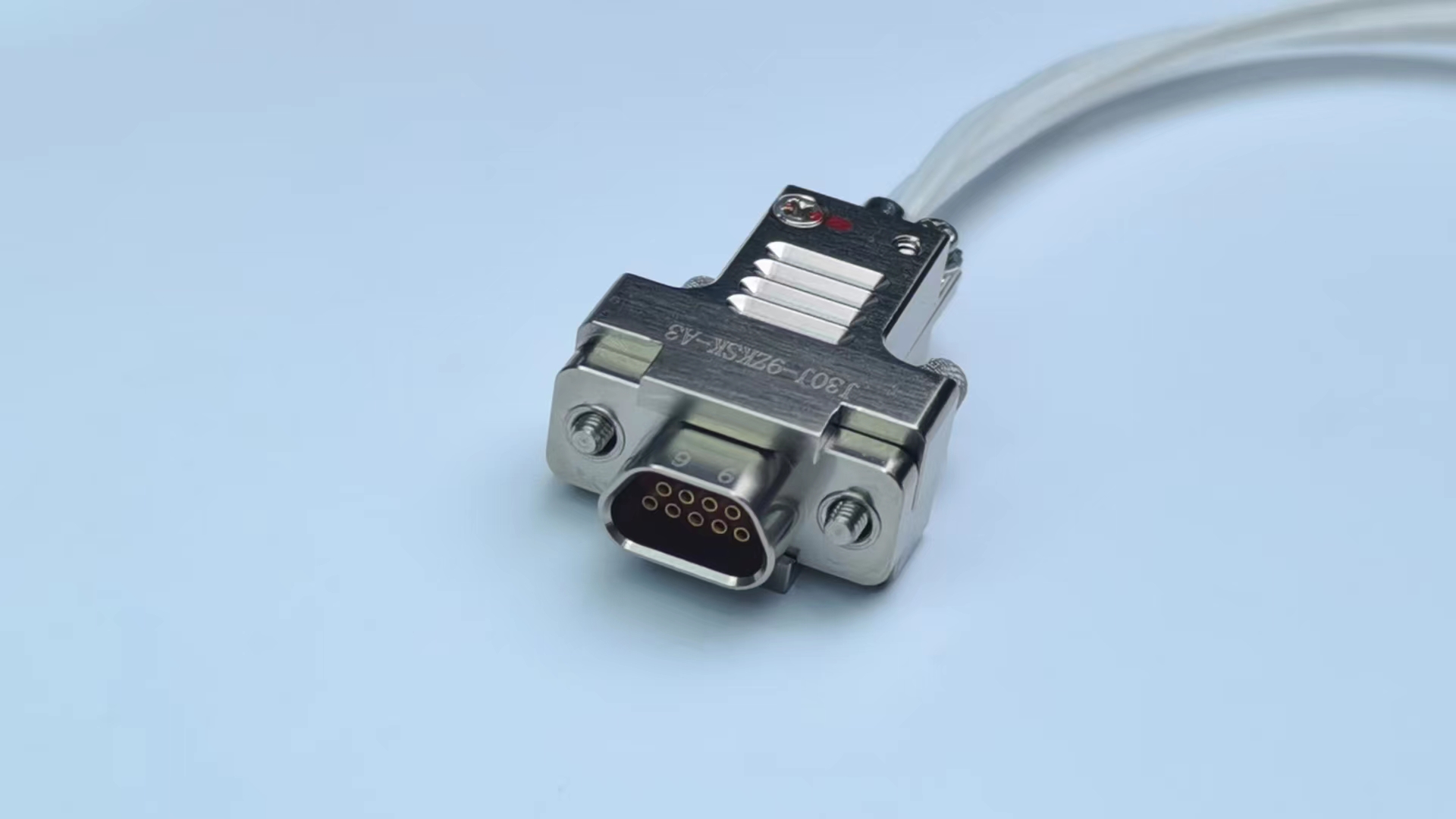

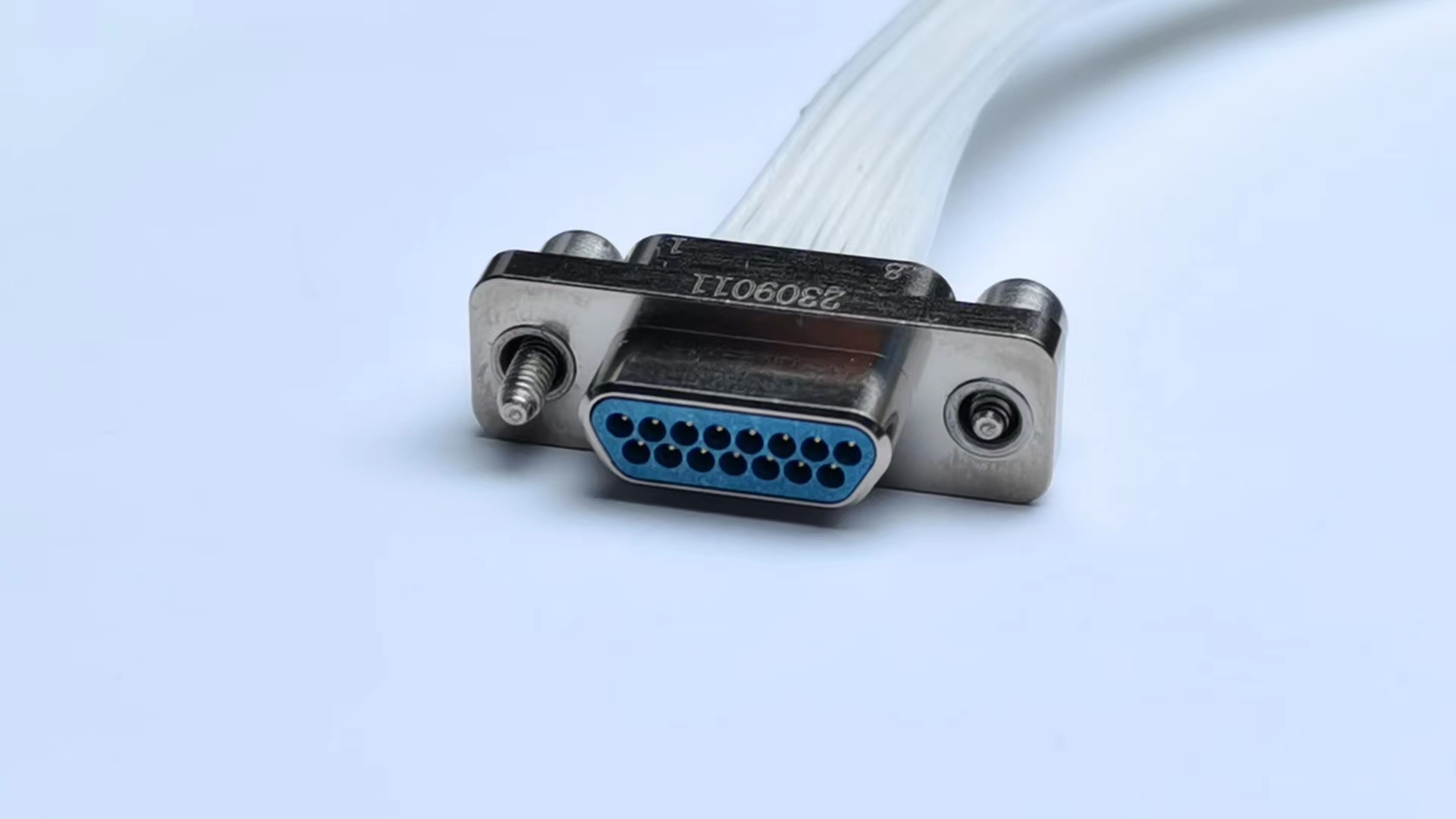

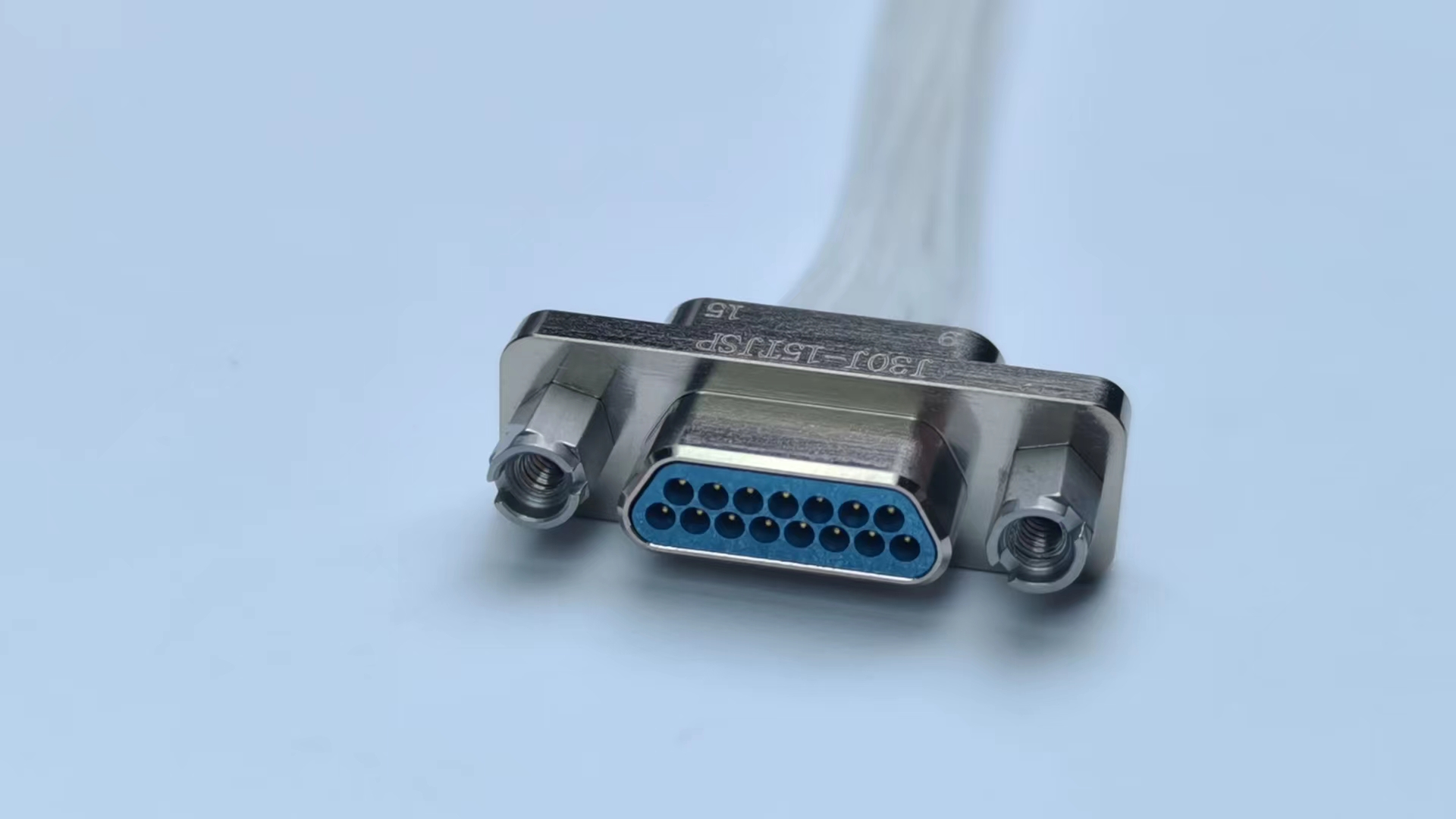

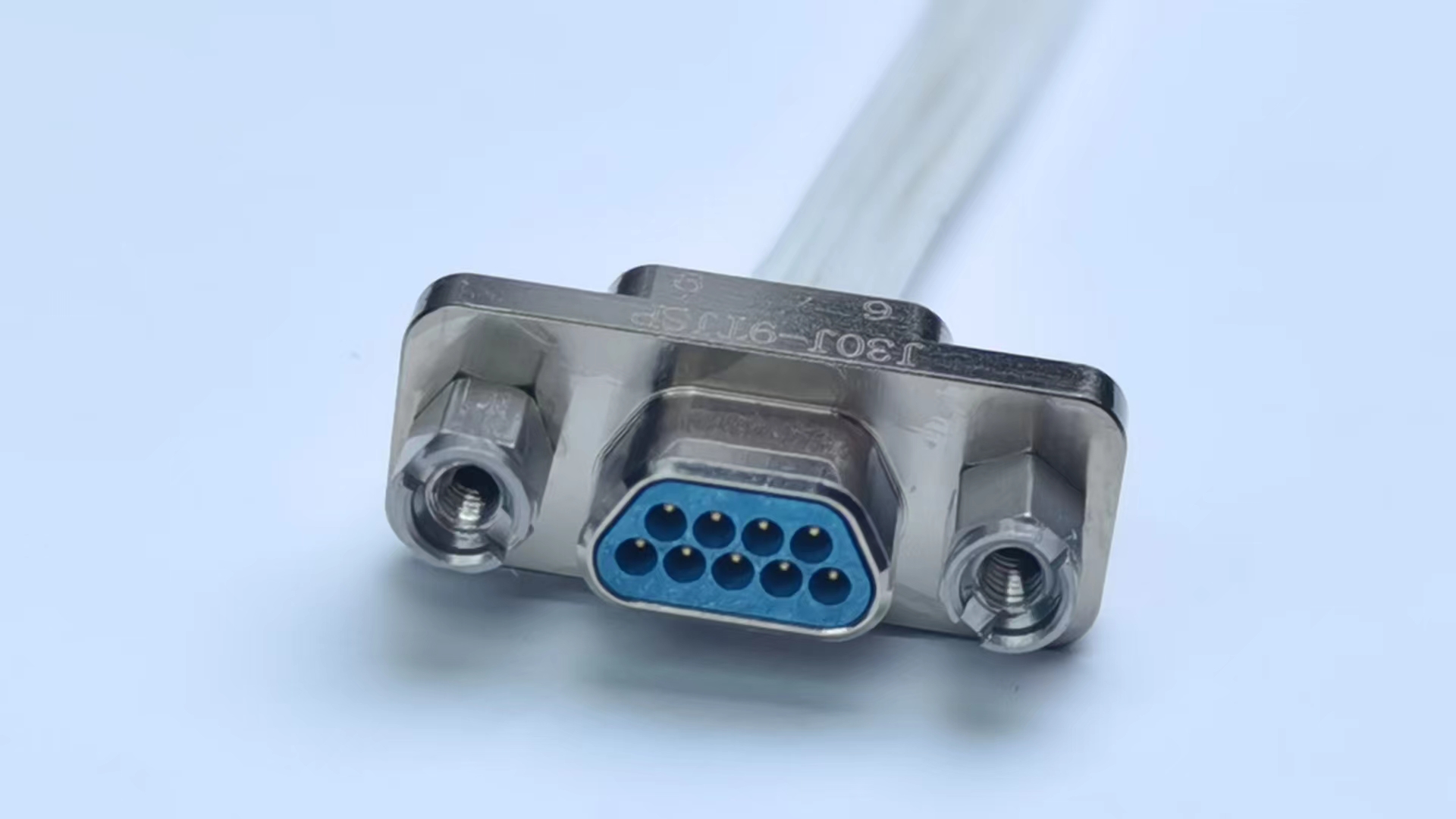

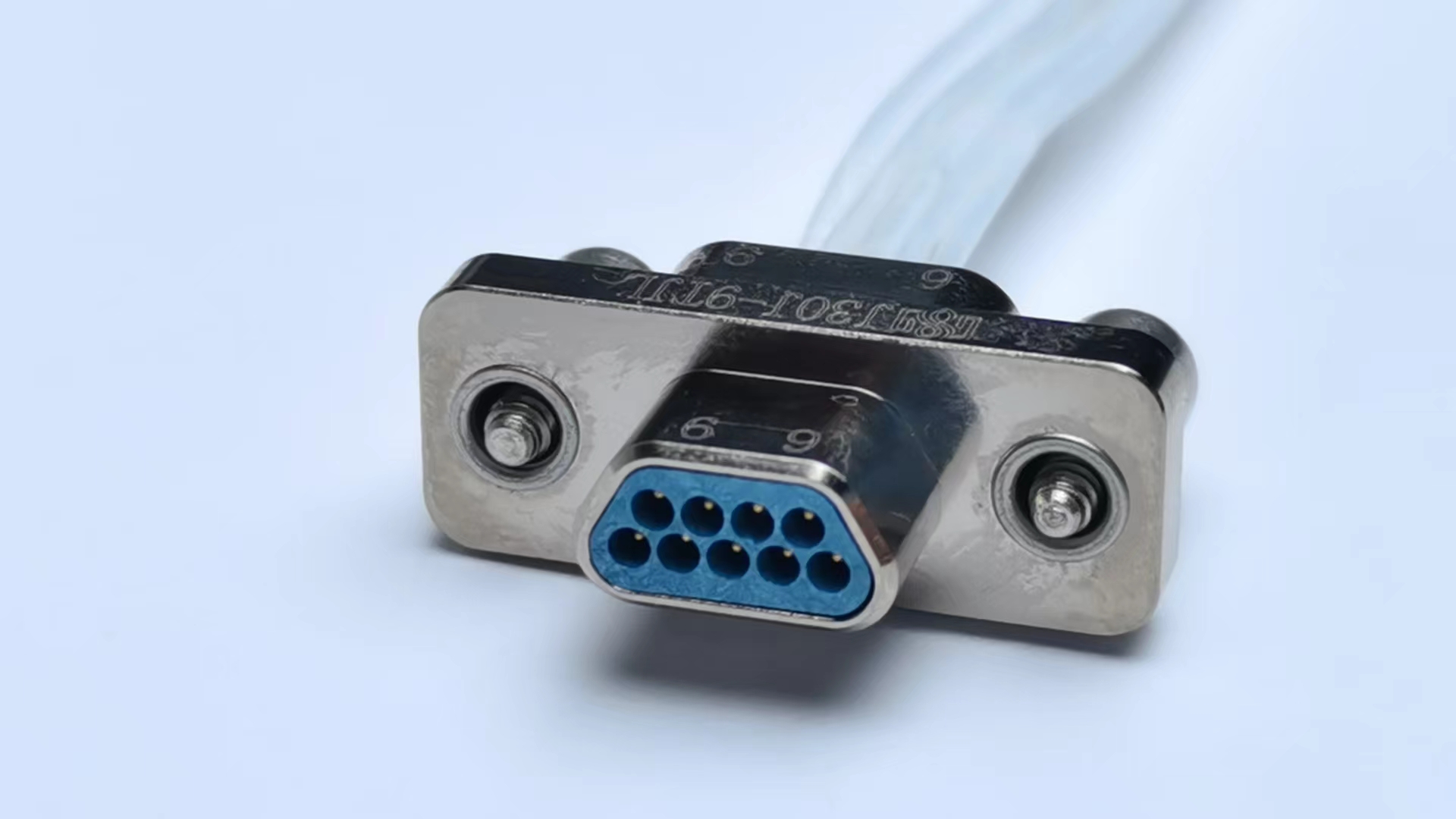

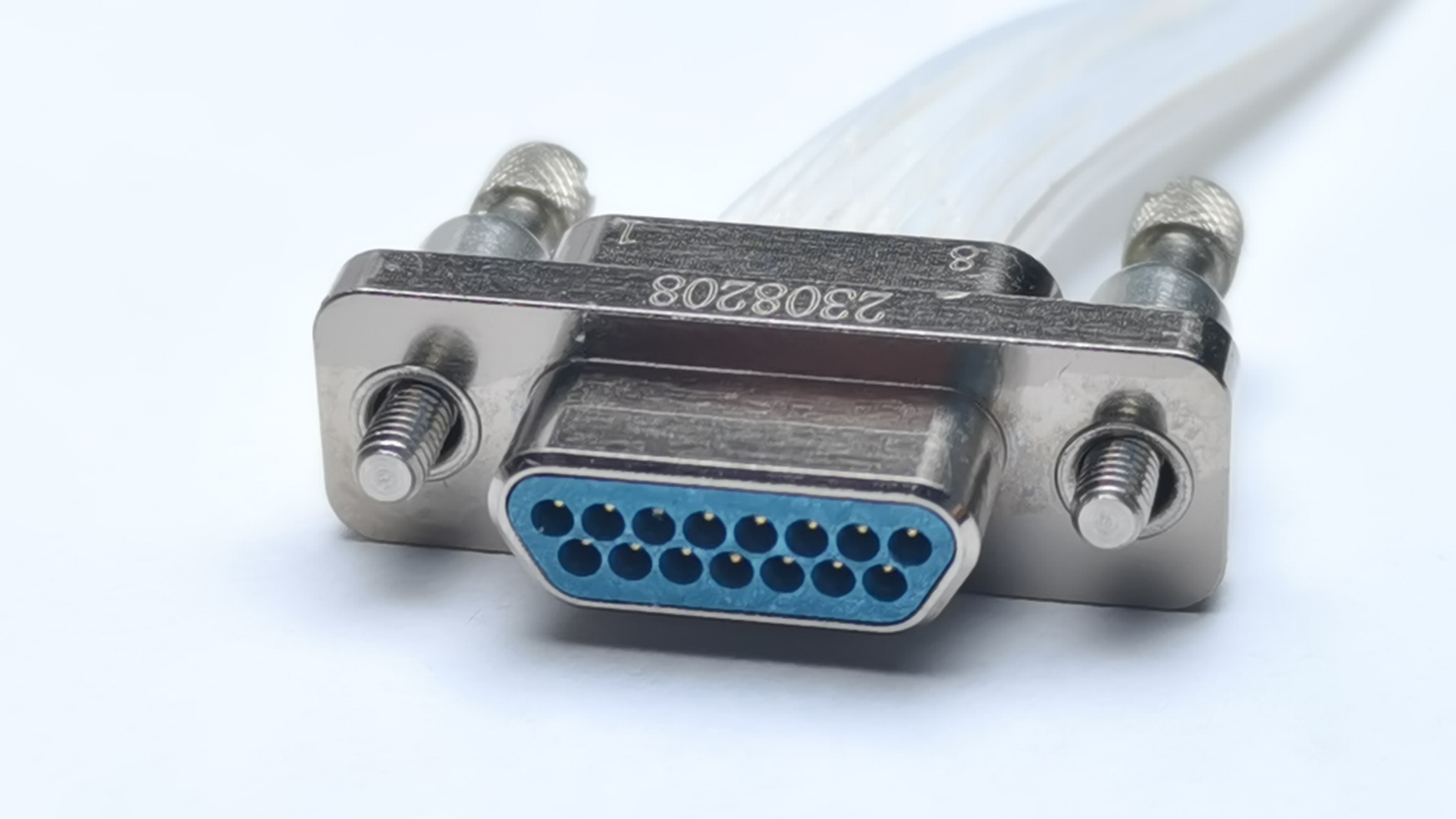

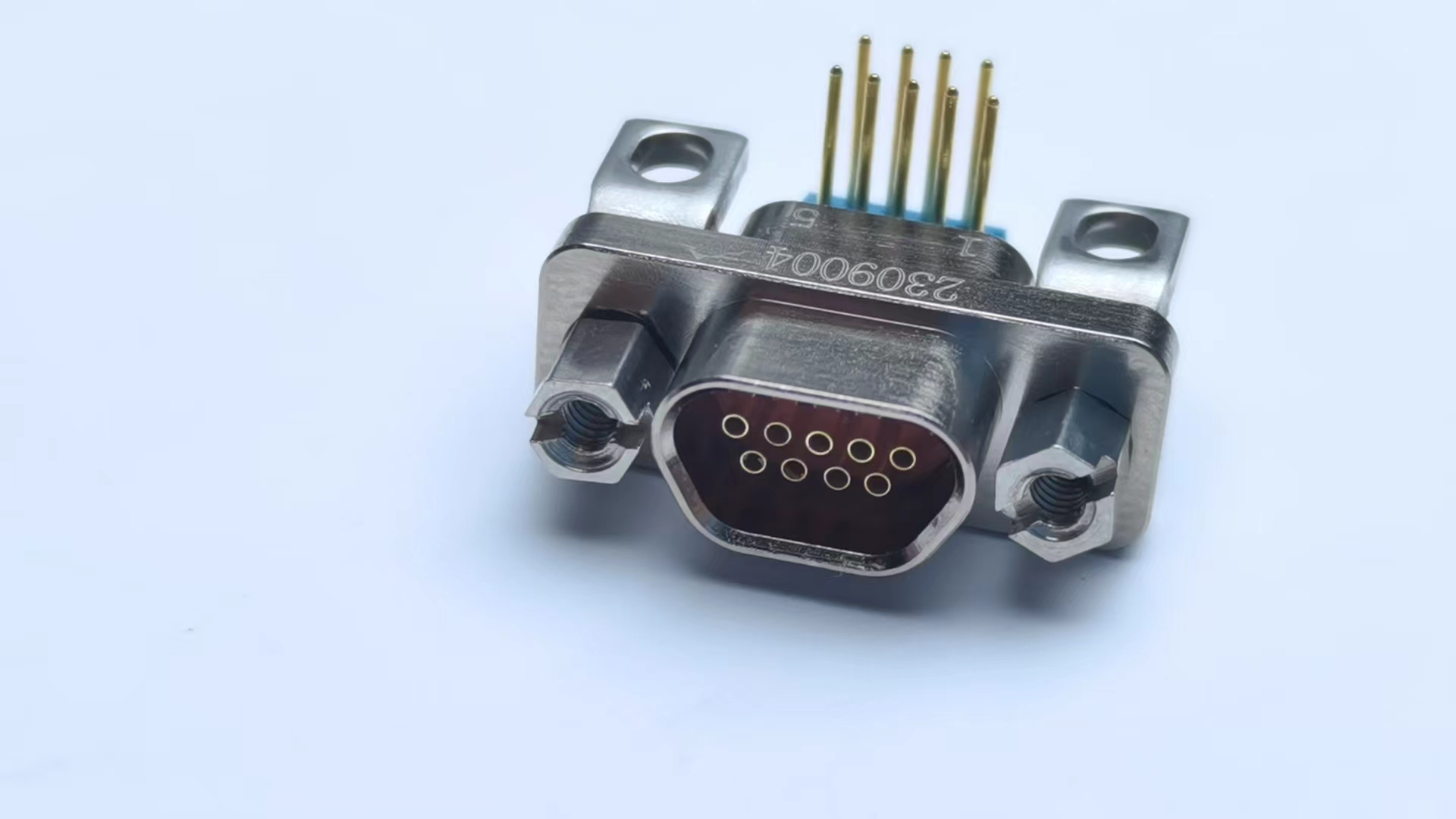

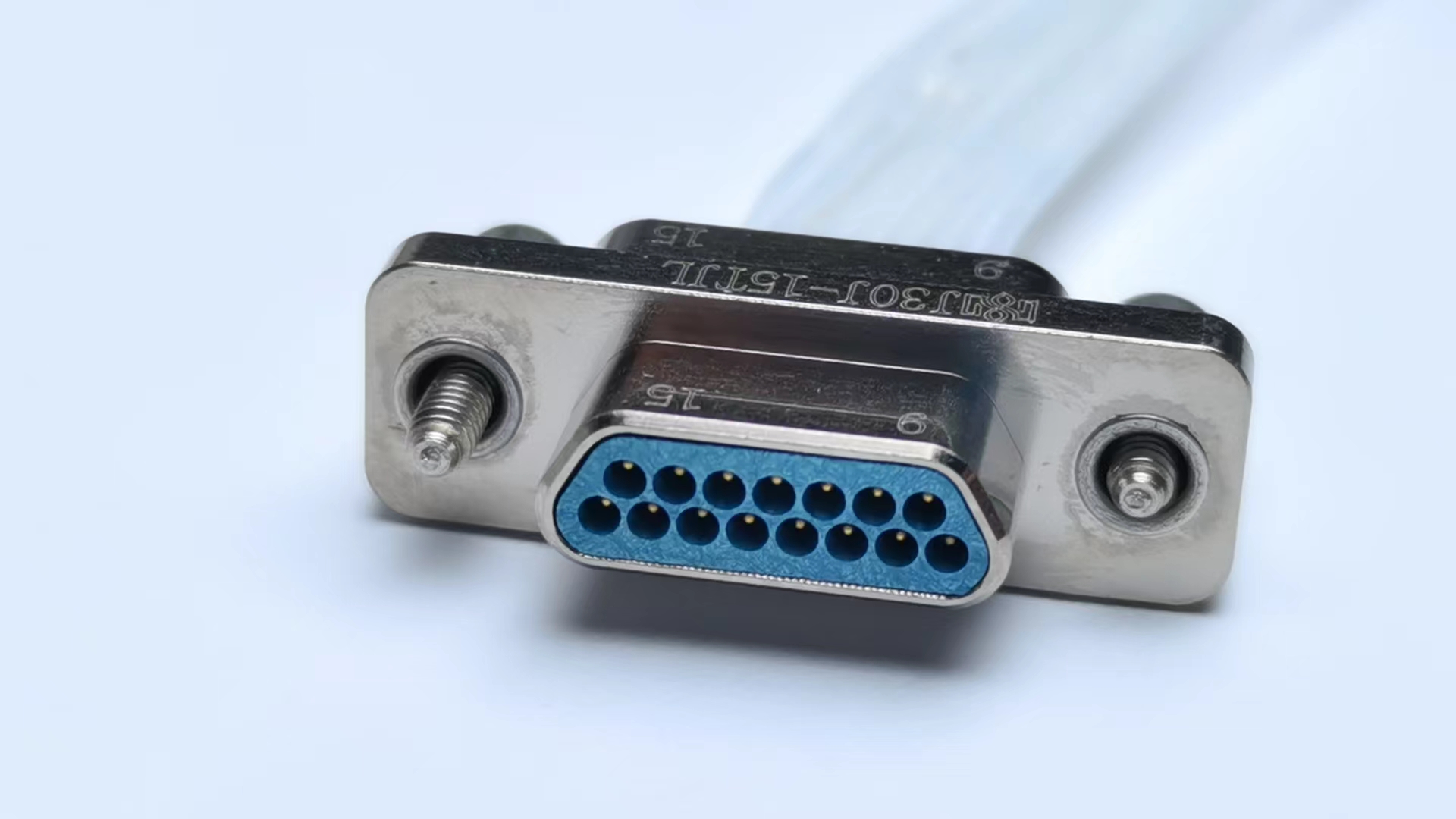

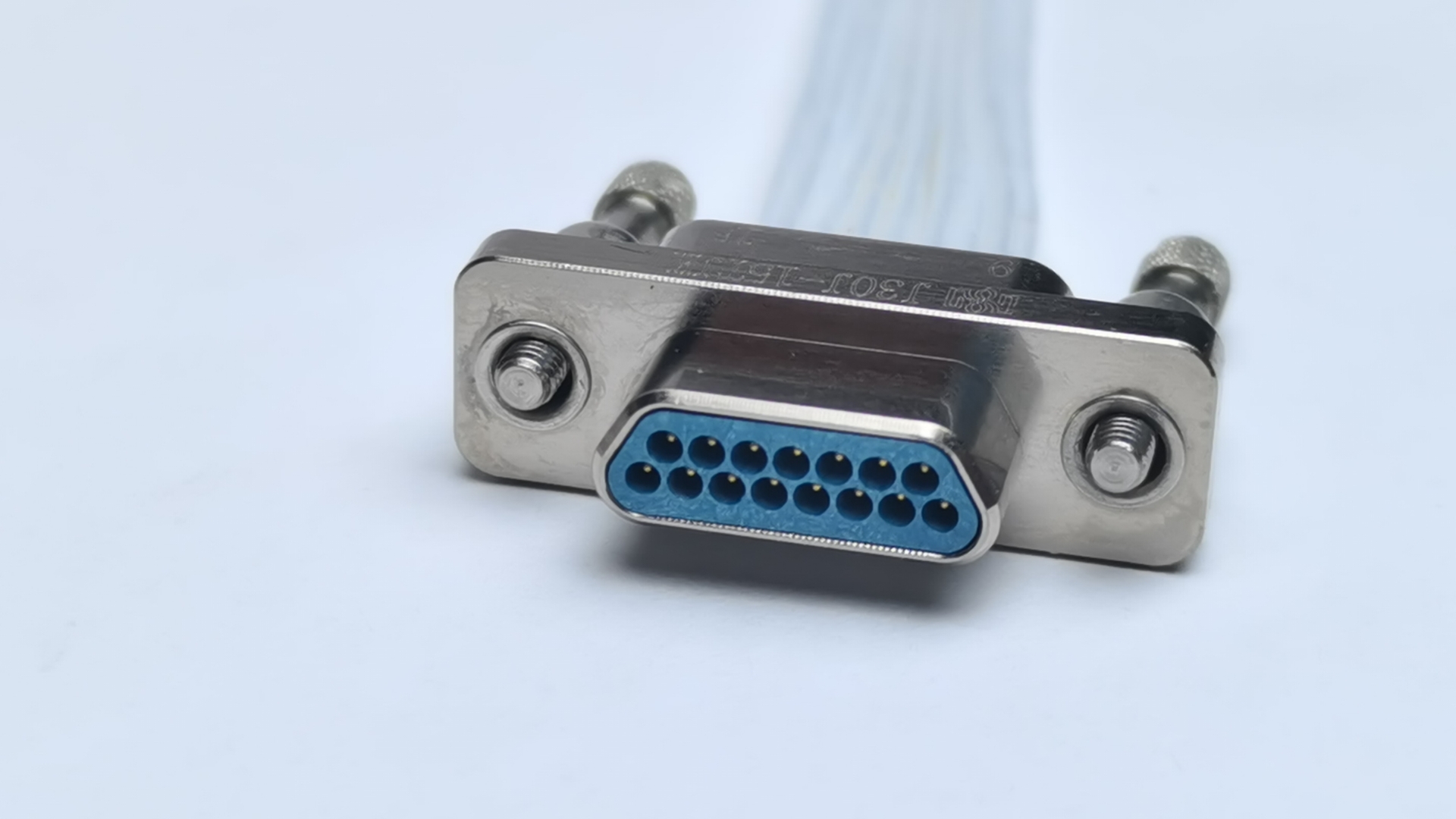

Микроматричный соединитель серии J30J

Краткое описание продукта

Соответствует стандарту GJB2446A (эквивалент MIL-C-83513), данный продукт соответствует американской серии MDM.
Вставные контакты выполнены в виде стержней из сплетенной проволоки (называемые «шаршированными стержнями»).
Высокая плотность контактов, горизонтальный шаг 1,27 мм, шаг в ряду 1,1 мм.
Продукт оснащен металлическим экранированным корпусом, доступен металлический хвостовик.
Представлен в 11 вариантах по количеству контактов: 9, 15, 21, 25, 31, 37, 51, 66, 74, 100, 144.
Пластинковые продукты подходят для изменения шага отверстий на печатной плате в хвостовой части.
Гибкий способ монтажа, выбор различных монтажных элементов позволяет адаптироваться к различным конструкциям монтажа.

Отправить заявку

Описание

маркер

Преимущества продукта

Функциональное назначение:

Продукт обладает преимуществами высокой плотности, легкости и миниатюрности, обеспечивая надежное электрическое соединение в системах между кабелями, кабелями и печатными платами, а также между печатными платами.

Среда эксплуатации:

Продукт выдерживает сильные вибрации, удары и другие суровые условия эксплуатации, особенно подходя для случаев с специальными требованиями к пространству установки и легкости оборудования.

По совокупности электрических характеристик, плотности, адаптивности, стоимости и других факторов, серия J30J является наиболее производительным и сбалансированным прямоугольным электрическим соединителем на данный момент.

Основные технические характеристики

Рабочая температура: -55 °C ~ +125 °C
Механическая долговечность: 2000 циклов
Номинальный рабочий ток: 3 А
Коэффициент漏气ности (только для герметичных продуктов серии J30J):
- J30JM серия: 5×10⁻² Па·см³/с
- J30JM1 серия: 1×10⁻² Па·см³/с
Сопротивление контакта: ≤ 10 мΩ
Рекомендуемый момент натяжения для резьбовых соединений:
- Рекомендуемый момент натяжения для затяжки: 0,25 ~ 0,3 Н·м
- Рекомендуемый момент натяжения для монтажа: 0,35 ~ 0,4 Н·м
Изоляция: В нормальных условиях ≥ 5000 МΩ; при влажности ≥ 100 МΩ
Прочность к напряжению: 800 В
Вибрация: Частота 10~2000Гц, ускорение 196м/с²
Удар: 735м/с², 11мс
Ускорение: 735м/с²

Обозначение модели

J30J X – X ZK / TJ X X – X X X

Элемент обозначения	Описание
1. Основной код серии-J30J	• J30J – базовая модель • J30JU – сварная (корпус подлежит сварке) • J30JS – окисленный нержавеющий сталь (корпус не подлежит сварке) • Не указывается – стандартный комплект затяжных элементов
2. Модификация серии-X—	• Не указывается – базовая модель • A – быстросъемный • C – корпус из бронзового латунированного металла • D – посадочное отверстие M2-6H • M – герметичный • M1 – герметичный из стекловолокна • R – инверсия стержней/гнезд (для моделей в разделе 4 Z/TK)
3. Количество контактов- X	9~144 контактов
4. Тип электрического соединителя-ZK / TJ	• ZK означает разъемный стержень, TJ означает вставной стержень • ZJ означает разъемное гнездо, TK означает вставное гнездо
5. Способ соединения контактов-X	• Не указывается – клепанный способ • S – сварной способ • N, N3, N8, N12 – прямоугольный печатный способ, шаг сетки печатной платы 2,54×2,54, причем N является базовым продуктом • W – изогнутый печатный способ, шаг сетки печатной платы 2,54×2,54
6. Тип затяжного и монтажного элемента- X –	• Не указывается – стандартный комплект затяжных элементов (проводной или сварной стержень по умолчанию L-тип, изогнутый печатный продукт по умолчанию P7-тип, прямоугольный печатный продукт по умолчанию P5-тип) • Y – без комплекта затяжных элементов • Обычные комплекты затяжных элементов, такие как L, K, P5 и т.д., см. тип и инструкцию по использованию комплектов затяжных элементов
7. Идентификатор модифицированного продукта-X	• (При наличии нескольких, пишется в алфавитном порядке, например -AD, -JQ и т.д.) • A-внешний щиток с сеткой • C-используется, когда направление вывода продукта перпендикулярно оси контакта • D – паз на разъемной крышке, когда на стыковочном конце есть паз для вращения • AD – сочетание модификаций A и D • Q – увеличенный фланец корпуса • J – шаг сетки печатной платы 1,27×2,54 (4 строки×n столбцов) • Y – элемент с предохранителем от ошибочного подключения
8. Идентификатор дополнительного элемента- X	• A1 – хвостовой элемент для проволоки (только для клепанных и сварных продуктов) • A3 – хвостовой элемент для проволоки (только для клепанных и сварных продуктов)
9. Идентификатор провода-X	Подробные требования к сечению, цвету, длине, внешней защите и т.д. см. в инструкции по заказной модели с проводом. (только для клепанных продуктов)

Типы стержней и разъемных гнезд

Тип стержня/разъемного гнезда	Основное обозначение	Характеристики конструкции	Примечание
Клепанный способ			Можно выбирать тип комплекта затяжных элементов в соответствии с конкретными требованиями
Базовая модель	Стержень J30J-TJ Разъемное гнездо J30J-ZK	Металлический корпус, соединение проводов, прямое вывод
Модификация	Стержень J30J-TJ-A Разъемное гнездо J30J-ZK-A	По сравнению с продуктом J30J-ZK/TJ, в хвостовой части продукта добавлен прямой кабельный щиток, наружная часть проволоки имеет металлическую волноотражательную оболочку
	Стержень J30J-TJ-C Разъемное гнездо J30J-ZK-C	По сравнению с продуктом J30J-ZK/TJ, проводы выводятся под углом 90°
	Стержень J30J-TJ-C1 Разъемное гнездо J30J-ZK-C1	На основе клепанного продукта серии J30J добавлен изогнутый кабельный щиток, наружная часть проволоки имеет металлическую волноотражательную оболочку, с одной стороны один выходной порт
	Стержень J30J-TJ-C2 Разъемное гнездо J30J-ZK-C2	По сравнению с продуктом J30J-ZK-C1/TJ-C1, направление вывода продукта противоположно, остальное одинаково
	Стержень J30J-TJ-C3 Разъемное гнездо J30J-ZK-C3	На основе клепанного продукта серии J30J добавлен изогнутый кабельный щиток, наружная часть проволоки имеет металлическую волноотражательную оболочку, с одной стороны два выходных порта
	Стержень J30J-TJ-C4 Разъемное гнездо J30J-ZK-C4	На основе клепанного продукта серии J30J добавлен изогнутый кабельный щиток, с двух сторон выходные порты
	Стержень J30J-TJ-D Разъемное гнездо J30J-ZK-D	По сравнению с продуктом J30J-ZK/TJ, на панели добавлен паз для вращения
	Стержень J30J-TJ-AD Разъемное гнездо J30J-ZK-AD	По сравнению с продуктом J30J-ZK-A/TJ-A, на боковой поверхности корпуса имеется антискользящая насечка, на панели добавлен паз для вращения
	Стержень J30J-TJ-Q Разъемное гнездо J30J-ZK-Q	По сравнению с продуктом J30J-ZK/TJ, размер корпуса и панели монтажа увеличен до соответствующих размеров
	Стержень J30J-TJ-Q8 Разъемное гнездо J30J-ZK-Q8	По сравнению с продуктом J30J-ZK/TJ, размер корпуса и панели монтажа увеличен до соответствующих размеров
	Стержень J30J-TJ-AQ8 Разъемное гнездо J30J-ZK-AQ8	По сравнению с продуктом J30J-ZK-A/TJ-A, размер корпуса и панели монтажа увеличен до соответствующих размеров
Сварной способ	Стержень J30JU-TJS Разъемное гнездо J30JU-ZKS	По сравнению с продуктом J30J-ZK/TJ, способ соединения контактов – сварной
Прямоугольный печатный способ	Стержень J30J-TJN Разъемное гнездо J30J-ZKN	Способ соединения контактов – прямоугольный печатный измененный способ, шаг сетки печатной платы 2,54×2,54, рекомендуемая толщина печатной платы (1,6~2,5мм)
	Стержень J30J-TJN-J Разъемное гнездо J30J-ZKN-J	Способ соединения контактов – прямоугольный печатный измененный способ, шаг сетки печатной платы 1,27×2,54, рекомендуемая толщина печатной платы (1,6~2,5мм)
	Стержень J30J-TJN(X) Разъемное гнездо J30J-ZKN(X)	По сравнению с J30J-ZKN/TJN-J, длина выводов увеличена, рекомендуемая толщина печатной платы (1,6~3,5мм)
	Стержень J30J-TJN8 Разъемное гнездо J30J-ZKN8	По сравнению с J30J-ZKN/TJN-J, длина выводов увеличена на 8, рекомендуемая толщина печатной платы (1,6~4,8мм)
	Стержень J30J-TJN12 Разъемное гнездо J30J-ZKN12	По сравнению с J30J-ZKN/TJN-J, длина выводов увеличена на 7,2, рекомендуемая толщина печатной платы (1,6~3,8мм)
	Стержень J30J-TJN12-J Разъемное гнездо J30J-ZKN12-J	По сравнению с J30J-ZKN-J/TJN-J, длина выводов увеличена на 7, рекомендуемая толщина печатной платы (1,6~3,8мм)
Изогнутый печатный способ	Стержень J30J-TJW Разъемное гнездо J30J-ZKW	Способ соединения контактов – изогнутый печатный измененный способ, шаг сетки печатной платы 2,54×2,54
	Стержень J30J-TJW-J Разъемное гнездо J30J-ZKW-J	Способ соединения контактов – изогнутый печатный измененный способ, шаг сетки печатной платы 1,27×2,54
Вертикальный поверхностный способ	Стержень J30J-TJNB-J Разъемное гнездо J30J-ZKNB-J	Способ соединения контактов – вертикальный поверхностный
Модифицированный продукт короткого корпуса	Стержень J30JE-TJS Разъемное гнездо J30JE-ZKS	По сравнению с продуктом J30J-ZKS/TJS, высота корпуса стержня сжата на 1,8мм, высота корпуса разъемного гнезда сжата на 1,2мм
	Стержень J30JE-TN Разъемное гнездо J30JE-ZN	По сравнению с продуктом J30J-ZKN/TJN, высота корпуса сжата на 1,2мм
	Стержень J30JE-TJN-J Разъемное гнездо J30JE-ZKN-J	По сравнению с продуктом J30J-ZKN-J/TJN-J, высота корпуса стержня сжата на 1,8мм, высота корпуса разъемного гнезда сжата на 1,2мм
Модифицированный продукт быстросъемной серии	Стержень J30J-TJD2 Разъемное гнездо J30J-ZKD2	Использует конструкцию с винтовым стержнем для сжатия пружины и сквозное зажимание, стержень комплектуется с элементами для проволоки	Продукт оснащен встроенным замком
	Стержень J30JA-TJ Разъемное гнездо J30JA-ZK	На обеих сторонах продукта используются элементы для затяжки, обеспечивающие быструю стыковку
Модифицированный продукт с инверсией стержней/гнезд	Стержень J30JR-TK Разъемное гнездо J30JR-ZJ	Стержень с вставными гнездами, разъемное гнездо с разъемными стержнями	Можно выбирать тип комплекта затяжных элементов в соответствии с конкретными требованиями
	Стержень J30JR-TK-A Разъемное гнездо J30JR-ZJ-A	По сравнению с продуктом J30JR-TK/ZJ, в хвостовой части продукта добавлен прямой кабельный щиток, наружная часть проволоки имеет металлическую волноотражательную оболочку
	Стержень J30JR-TKS Разъемное гнездо J30JR-ZJS	По сравнению с продуктом J30JR-TK/ZJ, способ соединения контактов – сварной
	Стержень J30JR-TKN Разъемное гнездо J30JR-ZJN	Способ соединения контактов – прямоугольный печатный измененный способ, шаг сетки печатной платы 2,54×2,54
	Стержень J30JR-TKN-J Разъемное гнездо J30JR-ZJN-J	Способ соединения контактов – прямоугольный печатный измененный способ, шаг сетки печатной платы 1,27×2,54
	Стержень J30JR-TKW Разъемное гнездо J30JR-ZJW	Способ соединения контактов – изогнутый печатный измененный способ, шаг сетки печатной платы 2,54×2,54
	Стержень J30JR-TKW-J Разъемное гнездо J30JR-ZJW-J	Способ соединения контактов – изогнутый печатный измененный способ, шаг сетки печатной платы 1,27×2,54
Герметичный продукт	Стержень J30JM-TJ Разъемное гнездо J30JM-ZK	Коэффициент漏气ности 5×10⁻² Па・см³/с
Продукт с герметичностью из стекловолокна	Стержень J30JM1-TJ Разъемное гнездо J30JM1-ZK	Коэффициент漏气ности 1×10⁻² Па・см³/с
Модифицированный продукт нержавеющей стали	–	По сравнению с вышеперечисленными продуктами, основная серия изменена на J30JS, корпус и элементы затяжки полностью изготовлены из нержавеющей стали, остальное аналогично стандартным продуктам

Инструкция по заказу

Инструкция по заказу комплектов затяжных элементов и дополнительных элементов продукта

При выборе продукта J30J необходимо одновременно выбирать комплекты затяжных элементов и дополнительные элементы в соответствии с эксплуатационными требованиями.
Если комплекты затяжных элементов не требуются, их отсутствие должно быть отражено в заказной модели символом «Y». Если тип комплекта затяжных элементов не указан, используется стандартный комплект. Пластинковые продукты, а также клепанные и сварные колбы по умолчанию имеют фиксированные комплекты затяжных элементов, и соответствующие им разъемные части должны использовать свободные комплекты затяжных элементов (например, тип затяжных элементов должен соответствовать. Например, клепанный стержень J30J-9TLW и клепанное гнездо J30J-9ZKL по умолчанию используют фиксированные затяжные элементы, которые не могут быть зафиксированы, поэтому тип комплекта затяжных элементов необходимо изменить на свободный, например, J30J-9ZKL может быть сопряжен с J30J-9TLW).
При необходимости экранирования наружной оболочки проволоки, обеспечения электрической проводимости корпуса и других специальных требований, хвостовые элементы могут решить эти проблемы хорошо:
- Элементы являются расширением корпуса с добавлением пластины и не подлежат демонтажу. Продукт по умолчанию имеет экран (волноотражательную оболочку) без бронзовой сетки, волноотражательная оболочка электрически соединена с корпусом;
- Элемент A1 является сквозным (съемным) элементом, элемент A3 является сварным (съемным для колб, неъемным для проводов, так как на проводах наша компания наносит термопластичный клей в процессе изготовления), продукт по умолчанию имеет экран (волноотражательную оболочку) и бронзовую сетку;
- Элемент A3 является сквозным (съемным) элементом (съемным для колб, неъемным для проводов, так как на проводах наша компания наносит термопластичный клей в процессе изготовления), продукт по умолчанию не имеет экрана (волноотражательной оболочки) и бронзовой сетки.

Инструкция по заказной модели с проводом

Если у пользователя нет специальных указаний при выборе клепанного продукта, стандартные провода для продукции серии J30J имеют следующие характеристики: сечение AFR-250/0.12, цвет белый, длина L=250мм (за исключением двухстержневых кабельных сборок, для которых необходимо явно указать сечение, цвет и длину проволок). Если у пользователя есть специальные требования к проводам, они должны быть указаны в заказной модели после типа стержня/разъемного гнезда в следующем формате:
- Сечение проволоки: Указать напрямую сечение проволоки. Если не указано, то 0,12мм²;
- Серия J30J рекомендует использовать проволоки сечением 0,07~0,15мм²;
- Цвет проволоки: Указать напрямую цвет проволоки. Если не указано, то белый;
- Длина проволоки: Длина伸出 за поверхность корпуса, в мм. Если не указано, то 250мм.
Защита проводов:
- Когда наружная оболочка проволок имеет волноотражательную оболочку, обозначается буквой «P»;
- Когда наружная оболочка проволок имеет бронзовую сетку (военно-зеленый), обозначается буквой «F»;
- Когда наружная оболочка проволок имеет легкую волноотражательную оболочку и бронзовую сетку (военно-зеленый), обозначается буквой «PF».
Пример обозначения модели:
- Пример: Пользователь заказывает продукт J30J-9TJY-A3, не требующий комплекта затяжных элементов, с элементом A3, используя провода AFR-250-1×0.12-250V-белый, длиной 250мм, без волноотражательной оболочки и бронзовой сетки. Поскольку требования пользователя к проводам соответствуют стандартным для нашей продукции J30J, заказная модель будет: J30J-9TJY-A3;
- Пример 2: Пользователь заказывает продукт J30J-9TJL-A3, требующий комплекта затяжных элементов L-типа, с элементом A3, используя провода AFR-250-1×0.15-250V-белый, длиной 200мм, без волноотражательной оболочки и бронзовой сетки. Заказная модель: J30J-9TJL-A3 (AFR0.15L200);
- Пример 3: Пользователь заказывает продукт J30J-9TLK-A3, требующий комплекта затяжных элементов K-типа, с элементом A3, используя провода AFR-250-1×0.1-250V-красный, длиной 0,6м, без волноотражательной оболочки и бронзовой сетки. Заказная модель: J30J-9TLK-A3 (0.1красныйL600);
- Пример 4: Пользователь заказывает продукт J30J-9TJY-A3, не требующий комплекта затяжных элементов, с элементом A3, используя провода AFR-250-1×0.1-250V-красный, длиной 0,6м, без необходимости в волноотражательной оболочке, с бронзовой сеткой цвета военно-зеленого, без требования к экранированию. Заказная модель: J30J-9TJY-A3 (0.1красныйL600F);
- Пример 5: Пользователь заказывает продукт J30J-9TJY-A3, не требующий комплекта затяжных элементов, с элементом A3, используя провода FR-250-1×0.1-250V-красный, длиной 0,6м, с волноотражательной оболочкой наружности, с бронзовой сеткой цвета военно-зеленого для защиты волноотражательной оболочки. Заказная модель: J30J-9TJY-A3 (0.1красныйL600PF).
✔ Примечание: Вышеперечисленные правила обозначения применимы только в случае, когда сопроводительные провода имеют одинаковый цвет, сечение и длину, а также класс термостойкости 250°C и класс напряжённости 250V (провода AFR).
Если у пользователя есть другие специальные требования к подключению продукта (например, выбор проволок, выходящих за рамки установленных в образце, различные требования к подключению для каждой позиции и т.д.), необходимо согласовать их с техническим персоналом компании и указать в договоре.

Другие инструкции по заказу

Стержни или разъемные гнезда, содержащие «D» в модели, не могут быть сопряжены с комплектами затяжных элементов типа L, K, K1 и т.д., и такие продукты не рекомендуются для монтажа за панелью. При их выборе толщина монтажной панели должна учитываться как «толщина монтажной панели ±0,6мм»;
Стержни или разъемные гнезда, содержащие «A, A1» в модели, имеют конструкцию без кабельного щитка, состоящую из проводов и металлической волноотражательной оболочки от внутренней части к внешней. При необходимости специальных требований (например, использование других способов защиты и т.д.) они должны быть указаны в договоре.
Важные замечания по эксплуатации:
- Для клепанных продуктов при очистке накладок следует использовать подходящие инструменты, чтобы избежать повреждения изоляции; в процессе сварки следует использовать подходящую термоусадочную трубку или другой подходящий метод для защиты сварного соединения и максимально зафиксировать кабельный сборок, чтобы предотвратить разрыв проводов в месте сварного соединения при растяжении в процессе эксплуатации.
- Для сварных продуктов при сварке необходимо обеспечить соответствие используемых проводов внутреннему диаметру сварной колбы, в процессе сварки следует использовать подходящую термоусадочную трубку или другой подходящий метод для защиты сварного соединения и предотвратить разрыв проводов в месте сварного соединения при растяжении в процессе эксплуатации.
- Для пластинковых продуктов в процессе эксплуатации следует обращать внимание на защиту выводов продукта, избегать ударов и повреждений, чтобы предотвратить деформацию выводов.
- При использовании комплектов затяжных элементов необходимо обеспечить взаимную совместимость выбранных стержней и разъемных гнезд, в противном случае их невозможно будет корректно соединить. Информация о монтаже и взаимном совместимости комплектов затяжных элементов приведена в разделе «Комплекты затяжных элементов серии J30J».

Инструкция по заказу двухстержневых кабельных сборок

Двухстержневая кабельная сборка серии J30J состоит из двух идентичных продуктов J30J, соединенных кабелем. Соответствующие контакты обеих сторон продукта соединяются парами с помощью проволок AFR-250. Кабель может быть оснащен волноотражательной оболочкой и бронзовой сеткой. Тип продуктов на концах кабеля, комплекты затяжных элементов, длина кабеля, сечение, цвет проволок, наличие волноотражательной оболочки или бронзовой сетки на кабеле могут быть выбраны. Напряжение на долю кабельной сборки ≥500V, изоляция ≥30 МΩ.
