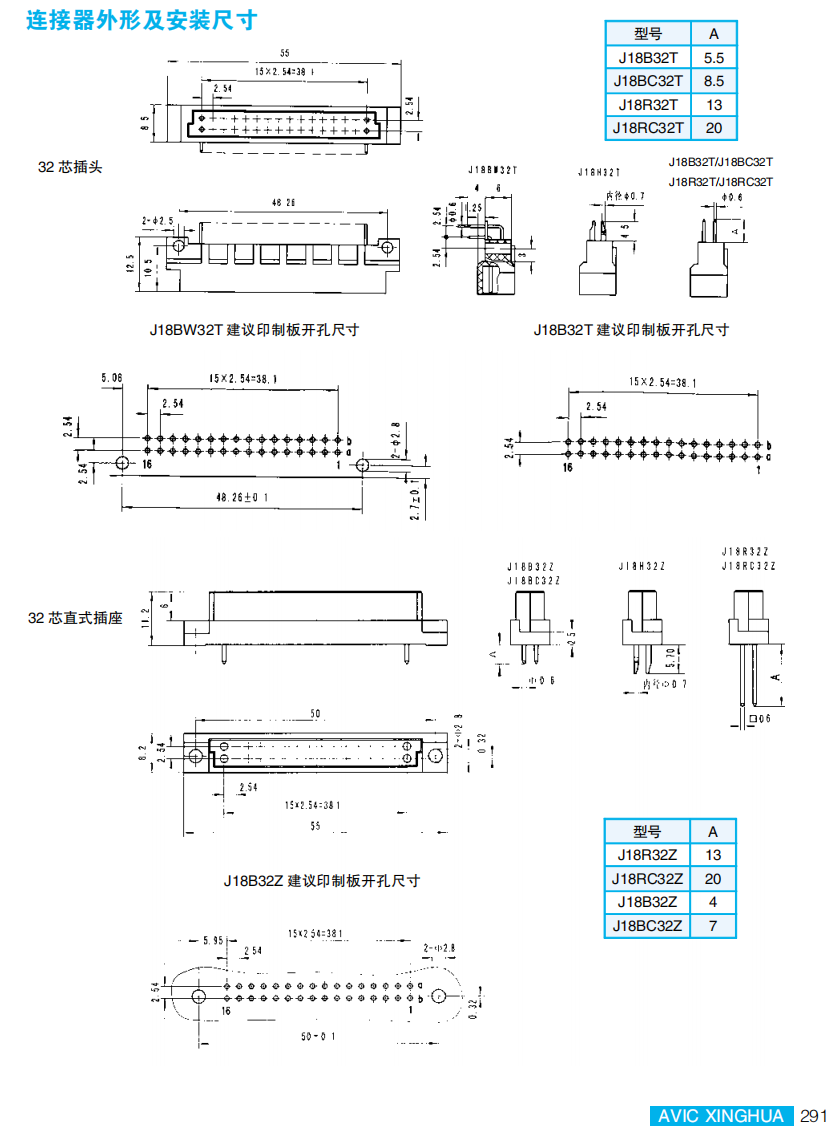

Прямоугольные разъёмы серии J18
Описание продукта
Описание
маркер
Технические характеристики
- Рабочая температура: –55°C ~ +125°C
- Вибрация: частота 10–2000 Гц, ускорение 147 м/с²
- Удар: ускорение 980 м/с²
- Номинальное напряжение: 300 В
- Диэлектрическая прочность (при комнатной температуре): 1000 В
- Изолирующее сопротивление: ≥1000 МΩ
- Диаметр контактных элементов: Ø0,8 мм
- Сопротивление контакта: ≤0,01 Ω
- Номинальный ток: 2 А
- Механический ресурс: 1000 циклов соединения/разъединения
Обозначение модели
| Основной код | J18 | R | 96 | T | –03 |
|---|
Пояснение к обозначению:
- Основной код
- J18: обозначение серии прямоугольных разъёмов
- Форма соединения контактов
- H: изогнутое оплавление для печатной платы;
- B: прямое оплавление для печатной платы;
- BC: прямое оплавление для печатной платы (длинные выводы);
- BW: изогнутое оплавление для печатной платы;
- R: клеммовое соединение;
- RC: клеммовое соединение (длинные выводы)
- Количество контактов
- Диапазон: 32, 48, 64, 96
- Тип разъёма
- Z: розетка (установлены контактные отверстия);
- T: разъём (установлены штырьки)
- Модификационный код
- –01: контакты в ряду b не установлены;
- –02: контакты в нечётных позициях не установлены;
- –03: контакты в ряду b и нечётных позициях рядов a,c не установлены (только для 48/96 жил);
- –04: контакты в ряду b и чётных позициях рядов a,c не установлены (только для 96 жил)
