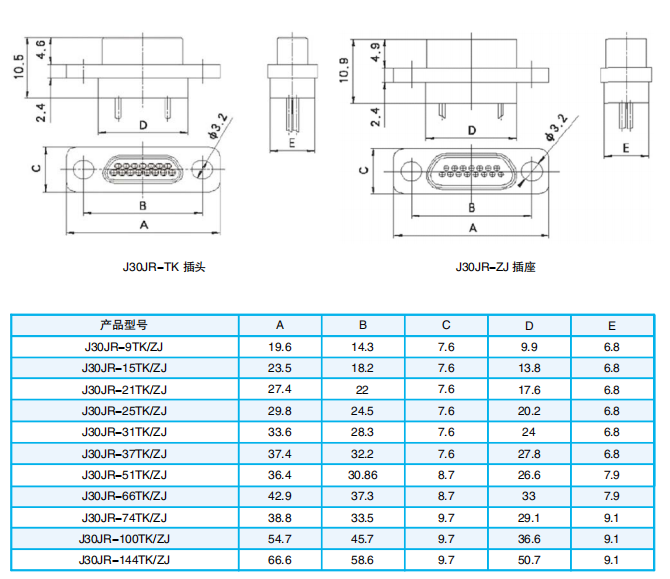

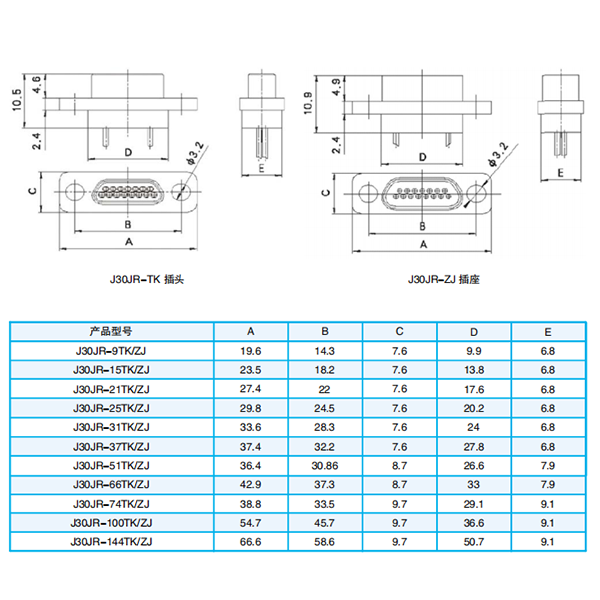

Продукты серии J30JR с обратной установкой
Разъемы и разъемные отверстия серии J30JR, разъемы с штырьковыми контактами для разъемов.
-
Данная модификация основана на существующих круглых разъемах серии J30J с креплением под пайку. Ключевые улучшения включают:
- Увеличенный фланец корпуса и более крупные монтажные размеры по сравнению с базовыми моделями.
- Фланец оснащен уплотнительным кольцом для улучшения герметичности.
- Толщина резиновой прокладки увеличена до 1 мм, что обеспечивает дополнительную защиту и улучшает виброустойчивость.
Соответствует GJB246 (норме по сверхмалым прямоугольным электрическим соединителям с позиционированием корпуса) (эквивалентно американскому военному стандарту MIL-C-83513), взаимозаменяем с продуктами серии MDM США.
- Использует золотообработанные эластичные контактные штыри спиралевидного типа (штыри в виде «косички») — количество контактных точек одного элемента достигает 7.
- Обладает очень высокой надежностью контакта.
- Использует сеточное расстояние 1.27 мм — высокая плотность контактных элементов, малые габариты и низкая масса.
- Количество контактов: 11 типоразмеров (9, 15, 21, 25, 31, 37, 51, 66, 74, 100, 144 контактов).
- Проводы: для клеммовых продуктов подходят провода с площадью сечения 0.035 мм², 0.14 мм²—0.2 мм² (обычно выбирают 0.1 мм²—0.15 мм²).
- Продукт соответствует стандарту нашей компании (норме по микро-прямоугольным электрическим соединителям серии J30).
Описание
маркер
Основные технические характеристики
| Номер п/п | Проверяемый параметр | Технический показатель |
|---|---|---|
| 1 | Температура рабочей среды | +55°C ~ +125°C |
| 2 | Номинальный рабочий ток | 5 А |
| 3 | Сила вставки/разъединения контактного элемента | Максимальная сила вставки: 1.6 Н; Минимальная сила разъединения: 0.14 Н |
| 4 | Сила соединения/разъединения | Минимальная сила разъединения (первый раз): 2.0 Н; Увеличенная сила разъединения (многократный раз): 0.24 Н |
| 5 | Пробивное напряжение介质 | На уровне моря (101.3 кПа): 800 В/АС; При сниженном давлении (4.3 кПа): 350 В/АС |
| 6 | Изоляционный сопротивление | Перед влажностным испытанием: ≥5000 МОм; Через 24 ч после влажностного испытания: ≥1000 МОм; После низкотемпературного испытания: ≥10 МОм |
| 7 | Контактное сопротивление (по каждому проводу) | Перед механическим ресурсом: ≤10 мОм; После механического ресурса: ≤30 мОм |
| 8 | Контактное сопротивление при низком уровне | ≤20 мОм |
| 9 | Вибрация | Частота: 10~2000 Гц; Ускорение: 196 м/с² |
| 10 | Удар | Ускорение: 755g |
| 11 | Механический ресурс | 750 циклов |
| 12 | Солевой туман | Корпус из нержавеющей стали: 500 ч; Корпус из алюминиевого сплава: 48 ч |
| 13 | Плесень | Согласно GB150.10А-2009, класс 2, цикл 2 |
Обозначение типа
| Основной обозначение | J30J | X | -XX | TJ/ZK | X | X | -X | X | (Дополнительные пояснения) |
|---|---|---|---|---|---|---|---|---|---|
| Модификация серии | – Отсутствие: базовый тип
– A: быстрая фиксация – S: корпус из нержавеющей стали – C: корпус из фосфорной бронзы (с никелевым покрытием) – M: герметизация клеем – R1: герметизация стеклянной спеканием (совмещается с TK/ZJ) |
||||||||
| Количество контактов | 9, 15, 21, 25, 31, 37, 51, 66, 74, 100, 144 контактов | ||||||||
| Тип | – TJ: вилка с штырями
– TK: вилка с отверстиями – ZK: розетка с отверстиями – ZJ: розетка с штырями |
||||||||
| Способ соединения с проводом | – Отсутствие обозначения: клеммовое соединение
– S: сварка – N: прямое соединение с печатной платой – W: изогнутое соединение с печатной платой |
||||||||
| Фиксационные элементы | Типы K, L, P и т.д. (подробности — в описании комплектов серии J30J) | ||||||||
| Покрытие поверхности | – Отсутствие буквы: корпус с никелевым покрытием
– G: корпус с кадмиевым покрытием |
||||||||
| Базовая модификация | – A: корпус с зажимом экранированного кабеля (хвостовая часть)
– C: вывод кабеля перпендикулярно оси контактов – D: розетка с пазом для предотвращения поворота (фланец) – AD: сочетание A + D – Q: увеличенный фланец – J: шаг печатных плат — 1.27×2.54 (столбец×строка) |
Примечание
Пример обозначения
J30J-31ZK-P-GAD(1.6) (проводы AFR-250-0.12 мм², длина 300 мм, обмотка из полиамидной нити)связаться с нами
