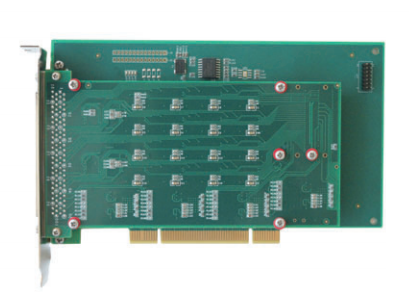

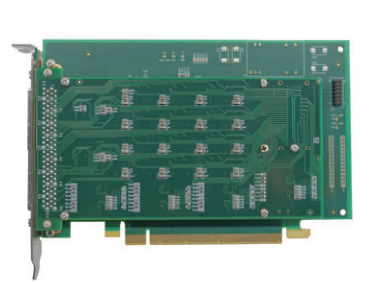

Имитационная карта на 16 – канальной линии ARINC429
一、Основные параметры
2.Поддержка 16 – го канала
3. Канал передачи и приема независимо друг от друга
4. Скорость отправки/приема портера устанавливается, охватывая 1Kbps-200Kbps, поддерживая типичные коэффициенты porter 100Kbps, 50Kbps, 48Kbps и 12,5 КВПС
5. Формат передачи/приема может быть установлен
6. Поддержка странной/чётной/чётной проверки/проверки не делает ее эффективной
7.Программа с разрешением 0,5 бит может быть установлена с разрешением от 8 до 65535
8. Каждый порт входного и выходного канала имеет защиту волны
1. Реализуется индивидуальная перезагрузка каждого маршрута
2. Мощность буфера на дороге 2047x32bit
3. Каждый путь посылает буферную зону для перезагрузки, которую можно контролировать отдельно
4. С внутренним и внешним пусковыми пусковыми пусковыми пусковыми пусковыми пусковыми пусковыми пусковыми пусковыми механизмами
5.Программа времени отправки может быть установлена
6.Программа доступна в режиме запуска с интервалом в 6 кадров
7. Запуск программы для измерения данных доступен
8. Эффективная регулировка края спускового крючка, восходящая или нисходящая, или двойная
9. Данные могут быть обновлены в любое время при запуске
1. Восстановление буфера на каждой дороге может быть индивидуальным
2. Каждый путь может управлять полученной энергией самостоятельно
3. Емкость буфера приёма на дороге составляет 1Mx32bit
4. Поддержка принимающих и S/D функций фильтрации
5. Поддержка получателя для маркировки функции при добавлении при маркировке функции исходного программного обеспечения
6.Диапазон :1 — 2 — 1 м, разрешение :1 м
7. Получение поддержки FIFO для хранения и обновления памяти
8. Обновление памяти: поддержка для хранения новых данных по указанию Label
9.Прием, глубина спускового крючка установлена
10.Поддержка запроса и прерывания приема
11.Поддержка прерывания
Описание
маркер
Добро пожаловать в компанию ООО Сиань Минси Тайда Информационные Технологии! Перед вами шасси с нулевым слотом и различные функциональные платы. Шасси NI совместимы с нашими платами, включая:
1) Плату генерации секундных импульсов – формирует высокоточный синхронизирующий сигнал с периодом 1 секунда;
2) Многопортовую последовательную плату -расширяет компьютерные возможности за счет дополнительных последовательных портов для параллельной связи с несколькими устройствами;
3) Плату синхронизации времени -обеспечивает компьютерную систему высокоточной временной информацией и внешней синхронизацией через шины PXI/CPCI, передавая временные данные и синхронизирующие сигналы для согласования системного времени. Вся продукция производится компанией MXTD напрямую – производитель, прямые поставки.
一、Технические нормативы：
Физический размер:
Стандартный размер карты PXle/PXI/CPCI 3U, 160mx100mx20mm, с разницей в 0,2 мм
Стандартный размер PCIe/PC — 175mx106mx20mm, с разрешением меньше 0,2 мм
Показатель интерфейса:
Интерфейс PXI/CPCI/PCI поддерживает 32bit, 33mz,132MB/s
PXle/PCle поддерживает x4, 4Gbps
Рабочая среда:
Коммерческ: – 20 ℃ – + 60 ℃
Промышлен: – 40 ℃ – + 70C
Хранен температур: – 55 ℃ + 85 ℃
Относительная влажность :5 -90%(без геля)
二、Поддержка программного обеспечения
Windows 98/2000/2003/XP/7/10
Сдела на заказ: Lnux/VxWorks/RTX/LabVIEWRT
Программное обеспечение: программа для динамической библиотеки драйвера
三、Модель.
Модель: CPCI-2302
Спецификация: PXI/CPCI шина, 16 канал принимает 16 канал передачи, карта связи 429
Модель: PCI-2302
Спецификация: PCI шина, 16 канал принимает 16 канал передачи, карта связи 429
Модель: PCIe-2302
Спецификация: PCle шина, 16 канал принимает 16 канал передачи, карта связи 429
Модель PXIe-2302
Спецификация: шины PXle, 16 канал приема, 16 канал передачи, карта связи 429
связаться с нами
Сопутствующие популярные продукты
Автомобильный тестер аккумуляторов UT675A (версия с принтером)
Автомобильный тестер аккумуляторов UT675A позволяет удобно, быстро и точно измерять следующие параметры: фактическую способность холодного запуска автомобильного стартового аккумулятора, состояние здоровья самого аккумулятора, а также быстро диагностировать распространенные неисправности автомобильной стартовой системы и системы заряда. Это помогает техническим специалистам по ремонту быстро и точно определить местоположение неисправности автомобиля, что облегчает оперативный ремонт транспортного средства.
Промышленный эндоскоп с двусторонним поворотом на 180°, длиной гибкого трубуса 2 м, модель UT663B – 2m
Промышленный эндоскоп серии T663B разработан и произведен специально для удовлетворения рыночных требований к использованию в сложных условиях, недоступных для человеческого глаза. Камера данного устройства может поворачиваться на 180 градусов в двух направлениях; при прохождении через зоны с ограниченным обзором она позволяет изменять угол обзора, что делает его подходящим для использования в различных узких и изогнутых пространствах, в которые сложно попасть.
13 М АНТЕННА КАССЕГРЕНА (Spacestar-1300) — ТЕХНИЧЕСКИЕ СПЕЦИФИКАЦИИ
Антенна Кассегрена модели Spacestar-1300 (диаметр 13 м) — это сверхмощное флагманское устройство для спутниковой связи, построенное на классической схеме Кассегрена (параболоидальный основной отражающий элемент + гиперболический вспомогательный элемент). она поддерживает двойной диапазон работы C и Ku, демонстрируя экстремально высокие показатели усиления сигнала и чувствительности, что делает её идеальным выбором для крупных международных земных станций спутников, правительственных стратегических коммуникационных систем, корпоративных сетей сверхвысокой нагрузки и проектов по глобальной высокоскоростной связи. Благодаря сверхвысоточной обработке поверхности (точность RMS ≤0.5 мм) и использованию авиационных композитных материалов (алюминиевое сплав + углепластик), антенна сочетает в себе исключительную прочность, низкую массу относительного диаметра и стабильность работы в экстремальных условиях — слабые спутниковые сигналы, сильные помехи, экстремальные погодные явления. Продукт полностью соответствует международному стандарту CCIR 580-4 и требованиям ведущих спутниковых операторов (Intelsat, AsiaSat, Eutelsat, ChinaSat, SES), подтверждая высокую надежность и долговечность. Производитель — ООО «Шаньсийская академия аэрокосмических технологий и их применения»
Модуль с функциями 1 Мбит/с и 4 Мбит/с на шине PCIe по стандарту MIL-STD-1553B (1/2/4 канала)
Описание продукта Модуль коммуникации по шине PXIe по стандарту MIL-STD-1553B (1/2/4 канала) с передачей данных 1 Мбит/с и 4 Мбит/с — это решение для взаимодействия по стандартной шине. Он предоставляет 1–4 двойно избыточные канала 1553B, поддерживает однофункциональные и полнофункциональные режимы, и оснащен большим объемом буфера SDRAM/DDR для обеспечения лучшей поддержки многоканальных полнофункциональных приложений.
Многофункциональная плата сбора данных PI-PCIe-9782B
Многофункциональная плата сбора данных Ключевые характеристики серии плат: 16 синхронных дифференциальных аналоговых входных каналов с гибким выбором диапазона преобразования. Возможность расширения количества каналов путем каскадирования нескольких плат. 4 синхронных аналоговых выхода. 32 буферизованные цифровые линии ввода/вывода (DIO), 16 линий программируемого ввода/вывода. 2 канала многофункциональных счетчиков/таймеров.
10 – я пластинка с одним клином и одним переключателем мощности
Основные параметры · карта на уровне 3U стандартной PXIe/CPCI/PCle/PCI 1. количество проходов :10 ударов одним ударом переключателем мощности. 2.Девя, – говор сопротивлен: ≤ 30m Ωm 3. — максимальное время переключения: 10ms 4. максимальный ток переключения :10A 5.максимальное напряжение переключения :125VDC/380VAC 6. максимальная мощность переключения :300W, 2500VA 7.Четырнадца, рел electric продолжительн жизн: ≥ 10 миллион раз (номинальн, 30V / 10A)
Миниатюрный прямоугольный электрический разъем серии J29A（J29A обычный тип/J29A–Тип А）
Краткое описание продукта Шаг контактов 1,91 мм, шаг в ряду 1,65 мм. Стержни с эластичными стержнями из сплетенной проволоки, разъемные гнезда с фиксированными гнездами. Доступны двурядные варианты: 9, 15, 21, 25, 31, 37 контактов; трехрядные: 51, 66 контактов. Представлены различные комплекты затяжных элементов и хвостовые элементы для проволок. По ширине внешнего корпуса стержней и разъемных гнезд выделяются три типа: стандартный (задержка), А-тип (задержка А) и А1-тип (задержка между стандартным и А-типом). Поддерживает различные способы соединения: клепанный, сварной, прямое и изогнутое соединение с печатной платой. Соответствует стандарту GJB2446A-2011, широко используется в авиационной, космической, военной, железнодорожной и других промышленных отраслях.
Микропрямоугольные электрические разъемы для высокоскоростной передачи серии HJ30J
Соответствуют американскому военному стандарту MIL-C-38999 (норме для сверхмалых прямоугольных электрических разъемов с фиксацией корпуса) и другим нормам (эквивалентны американскому военному стандарту MIL-C-3439 — норме для сверхмалых прямоугольных электрических разъемов с фиксацией корпуса). Используются золотообработанные полностью скрученные упругие штырьки (плеченые штырьки) — количество точек контакта одного контактного элемента достигает 7. Имеют высокую надежность контакта. Используется сеточное расстояние 1.27 мм: контактные элементы имеют высокую плотность, малый объем и низкую массу. Количество жил: семь вариантов (12, 18, 24, 30, 36, 55, 100 жил). Проводы: сверхпятый класс экранированных проводов (могут быть подобраны по запросу клиента).

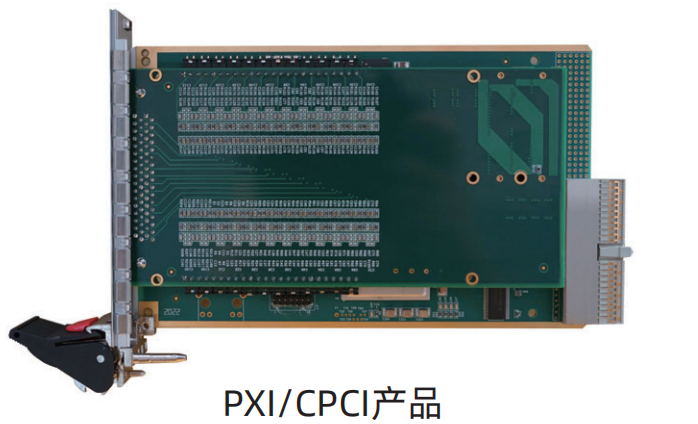

12-канальная плата интерфейса связи шины CAN
